plataforma giratória de 3 linhas centrais

Estrutura mecânica da plataforma giratória UUT da linha central da posição 3 com caixa da temperatura

Nome da marca:	Firepower
Número do modelo:	3A50
MOQ:	1
preço:	Negociável
Condições de pagamento:	L/C,T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Nome do produto:

Placas giratórias triaxiais

peso máximo da carga:

50 kg

Tamanho máximo da carga:

450 × 400 × 350 mm

ESTRUTURA:

OUT

Diâmetro do tampo da mesa:

550 mm

Intersecção de três eixos:

0.25 mm em raio de bola

Precisão de posicionamento:

± 3′′

Destacar:

Plataforma giratória da linha central da posição 3

Plataforma giratória UUT de 3 linhas centrais

Plataforma giratória da linha central da caixa 3 da temperatura

Descrição do produto

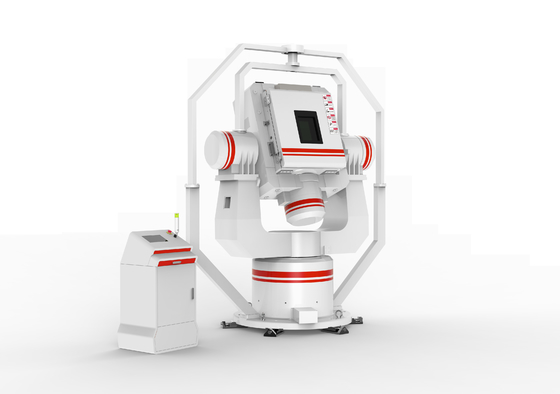

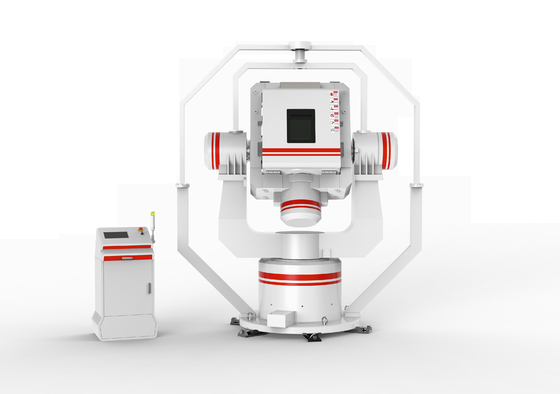

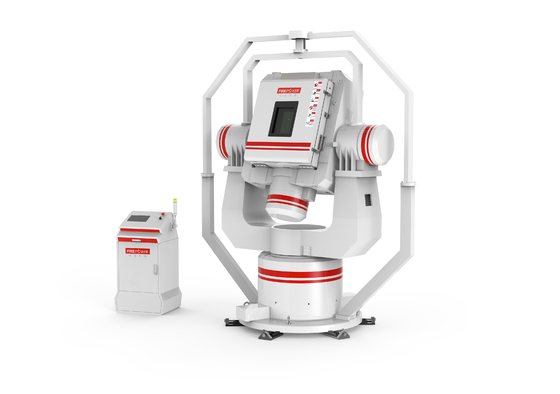

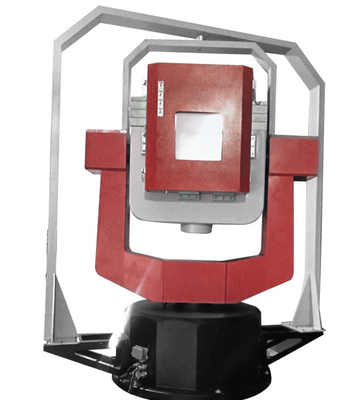

Posição 3 Eixo Tabela giratória UUT Estrutura mecânica com caixa de temperatura

Visão geral do produto

Placa giratória de três eixos de alta precisão com câmara de temperatura para testes de navegação inercial e aplicações de simulação de movimento.Disponível na configuração convencional de três eixos ou com capacidades integradas de controlo de temperatura.

Principais especificações

Atributo	Valor
Nome do produto	Placa giratória triassílica
Peso máximo da carga	50 kg
Tamanho máximo da carga	450 × 400 × 350 mm
Estrutura	UUT
Diâmetro da parte superior da mesa	550 mm
Intersecção de três eixos	0.25 mm em raio de bola
Precisão de posicionamento	± 3′′

Características do produto

Disponível na configuração convencional de três eixos ou com câmara de temperatura integrada
Estrutura mecânica da UUT para controlo preciso do movimento
Funções de posição, velocidade e balanço em todos os eixos
Sistemas de proteção abrangentes, incluindo proteção contra sobrecorrência, sobrecorrência e sobre tensão
Ensaios ambientais facultativos com câmara de temperatura e caixa de vácuo

Parâmetros técnicos

Especificações mecânicas
Peso máximo da carga	50 kg
Tamanho máximo da carga	450 × 400 × 350 mm
Diâmetro da parte superior da mesa	550 mm
Intersecção de três eixos	0.25 mm de raio de esfera (segurança do processo)
Precisão de rotação
Precisão de rotação da inclinação	A posição do veículo deve ser definida em conformidade com o anexo I do Regulamento (CE) n.o 216/2008 do Conselho.
Verticalidade de três eixos	Eixo de inclinação e rolamento ±3′′
Precisão de posicionamento angular de três eixos	± 3′′
Repetibilidade do posicionamento angular de três eixos	2 "
Faixa de rotação de três eixos	Continuamente
Intervalo de taxa angular
Rolo	± 0,001°/s ≈ 500°/s
Pico	± 0,001°/s ≈ 400°/s
Direção	± 0,01°/s ≈ 400°/s
Especificações de desempenho
Aceleração angular máxima (com carga)	Rolo 1000°/s2, inclinação 600°/s2, posição 400°/s2
Velocidade suavidade	Mais de 360°, velocidade máxima 0,001°/s
Precisão de velocidade	360° média ±5×10−5 (50PPM), 10° média ±1×10−4 (100PPM), 1° média ±1×10−3 (1000PPM)
Resolução de velocidade	0.0001°/s
Largura de banda do sistema (-3 dB)	Rolo 15Hz, Tonor 10Hz, Círculo 8Hz
Câmara de temperatura
Método de arrefecimento	Refrigeração mecânica
Intervalo de temperatura	Min -65°C, Max +90°C, média 25°C
Gradiente de temperatura	Positivo 1,0°C/min; negativo 1,0°C/min
Precisão de temperatura	± 1°C
Estabilidade de temperatura	± 0,1°C
Requisitos de energia
Três fases	380V±10%, 50Hz±3%
Fase única	220V±10%, 50Hz±3%
Condições de trabalho
Temperatura de funcionamento	20±10°C
Umidade relativa	≤ 50% (30°C)
Resistência do solo	< 2Ω

Características do sistema

Função de simulação digital com interface de comunicação RS232 e GPS
Ciclo de deslizamento da condução elétrica (ciclos de 90 usuários)
Base de isolamento de vibração incluída
Modos de controlo múltiplos: automático, manual e simulação
Modos de funcionamento: controlo próximo e controlo remoto
