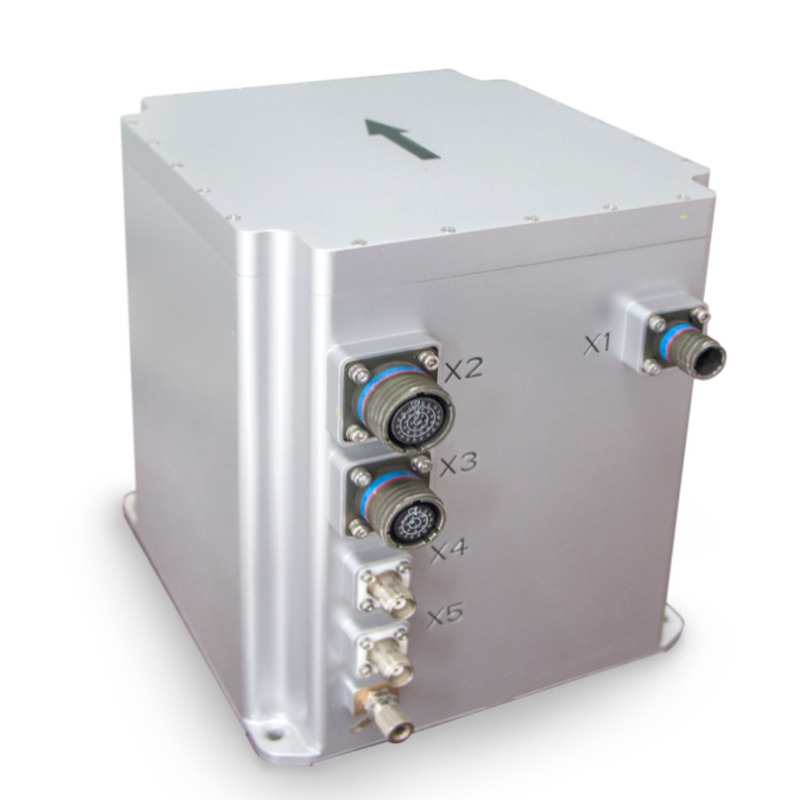

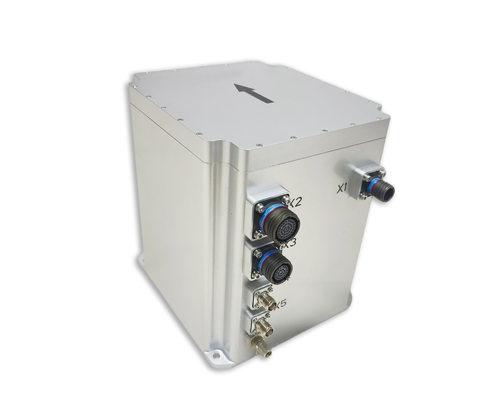

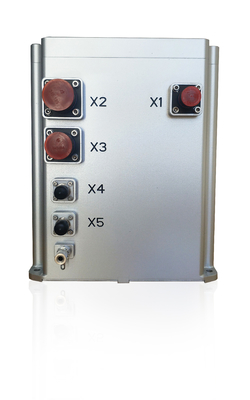

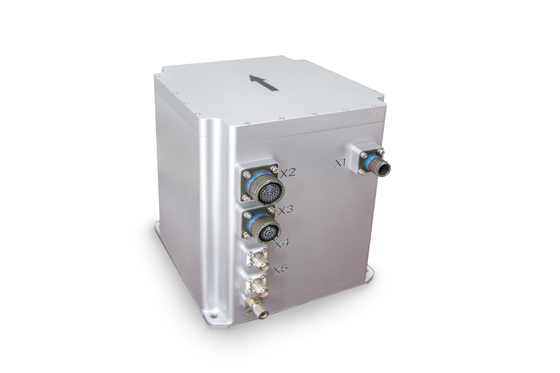

Elevada precisão do laço fechado de sistema de navegação do Ins da fibra Ins500

Name: Elevada precisão do laço fechado de sistema de navegação do Ins da fibra Ins500
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500
Price: 5,000.00 USD
Availability: InStock

Nome da marca:	Firepower
Número do modelo:	INS500
MOQ:	1
Condições de pagamento:	T/T
Capacidade de abastecimento:	100/month

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

CE ROHS

Nome do produto:

Sistema de navegação

Posicionando a precisão:

0.8nm/h

Dirigindo a precisão:

0.1°

Precisão da atitude:

0.03°

Precisão da velocidade:

0.1m/s (RMS)

escala do giroscópio:

±400°/s

escala do acelerômetro:

±20g

Detalhes da embalagem:

sponge+box

Habilidade da fonte:

100/month

Destacar:

Sistema de navegação do Ins INS500

Sistema de navegação do Ins da fibra

Laço fechado de sistema de navegação do Ins

Descrição do produto

INS da fibra pelo receptor do acelerômetro e da parte alta GNSS do giroscópio da fibra ótica da elevada precisão do laço fechado

O sistema de navegação INS500 integrado fibra (o “ins”) pelo laço fechado baseado no giroscópio da fibra ótica da elevada precisão, no acelerômetro e nas placas do receptor da parte alta GNSS, navegação com a fusão múltipla do sensor e algoritmo da descodificação, fornece a posição da navegação da elevada precisão, velocidade e a informação da posição, tal como a reunião a exigência da medida e do controle de elevada precisão, e os campos de aplicação principal incluem: O sistema tem modo integrado com inércia/satélite da navegação e o modo com inércia puro.

Quando GNSS é inválido, pode entrar no modo puro da inércia (isto é, a fusão de GPS esteve realizada nunca depois que o poder está girado sobre, se a fusão está perdida outra vez, ele pertence ao modo integrado da navegação). Após começar, tem a função exata da medida de atitude, pode curso do rolo do passo da saída, e a inércia pura pode busca norte estática.

Artigos	Condições de teste	A0Indicators	B0Indicators
Posicionando a precisão	GNSSValid, único ponto	1.2m (RMS)	1.2m (RMS)
	GNSSValid, RTK	2cm+1ppm (RMS)	2cm+1ppm (RMS)
	Terra arrendada da posição (falha de GNSS)	1.5nm/h (50%CEP), 5nm/2h (50%CEP)	0.8nm/h (CEP), 3.0nm/3h (CEP)
Dirigindo a precisão	Auto do norte-seekingit	0.1°×sec (Lati), *Lati: latitude (RMS), 10min	0.06°×sec (Lati), alinhamento estático da base 5min; 0.03°×sec (Lati), alinhamento estático da base 5min; *Lati: latitude (RMS)
Dirigindo a precisão	Mantimento de curso (falha de GNSS)	0.05°/h (RMS), 0.1°/2h (RMS)	0.02°/h (RMS), 0.05°/3h (RMS)
Precisão da atitude	GNSS válido	0.03° (RMS)	0.01° (RMS)
Precisão da atitude	Terra arrendada da atitude (falha de GNSS)	0.02°/h (RMS), 0.06°/2h (RMS)	0.01°/h (RMS), 0.03°/3h (RMS)
Precisão da velocidade	GNSS válido, único pointL1/L2	0.1m/s (RMS)	0.1m/s (RMS)
Precisão da velocidade	Retenção da velocidade (falha de GNSS)	2m/shipping e manipulação (RMS), 5m/s/2h (RMS)	0.8m/shipping e manipulação (RMS), 3m/s/3h (RMS)
Giroscópio ótico da fibra	Escala de medição	±400°/s	±400°/s
Giroscópio ótico da fibra	Estabilidade diagonal	≤0.02°/h	≤0.01°/h
Flexibleaccelerometer de quartzo	Escala de medição	±20g	±20g
Flexibleaccelerometer de quartzo	Estabilidade diagonal	≤50µg (média 10s)	≤20µg (平均 10s)
Relação de comunicação	RS422	escalas da taxa de transmissão 6waysThe de 9,6 KBPS a 921,6 KBPS. A taxa de transmissão do defeito é 115,2 KBPSThe que a frequência máxima é 1000Hz (dados brutos), e a frequência do defeito é 200Hz
Relação de comunicação	RS232	escalas de 1 taxa de transmissão do wayThe de 9,6 KBPS a 921,6 KBPS. A taxa de transmissão do defeito é 115,2 KBPSThe que a frequência máxima é 1000Hz (dados brutos), e a frequência do defeito é 200Hz
Características elétricas	Tensão	24~36VDC
Características elétricas	Consumo de potência	≤30W
Características estruturais	Dimensão	199mm×180mm×219.5mm
Características estruturais	Peso	6.5kg	≤7.5kg (não-aviação) ≤6.5kg (aviação opcional)
Ambiente	Temperatura de trabalho	-40℃~+60℃
	Temperatura de armazenamento	-45℃~+65℃
	Vibração (com umedecimento)	5~2000Hz, 6.06g
	Impacto (com absorção de choque)	30g, 11ms
Confiança	Vida	>15years
Confiança	Tempo de trabalho contínuo	>24h

Elevada precisão do laço fechado de sistema de navegação do Ins da fibra Ins500 0
