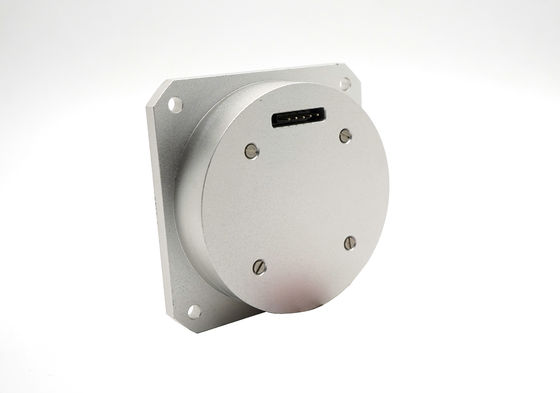

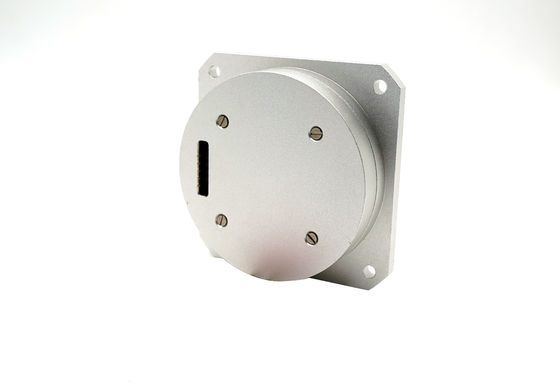

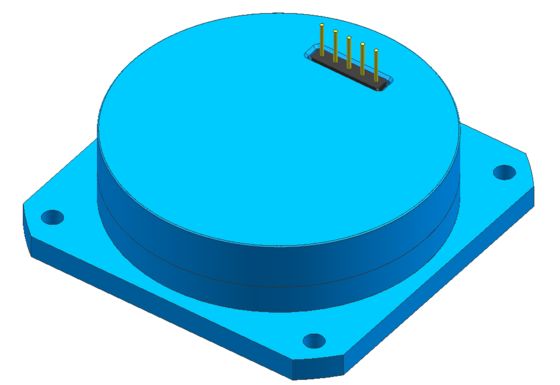

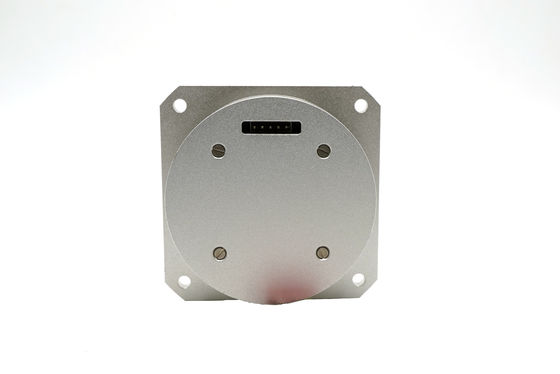

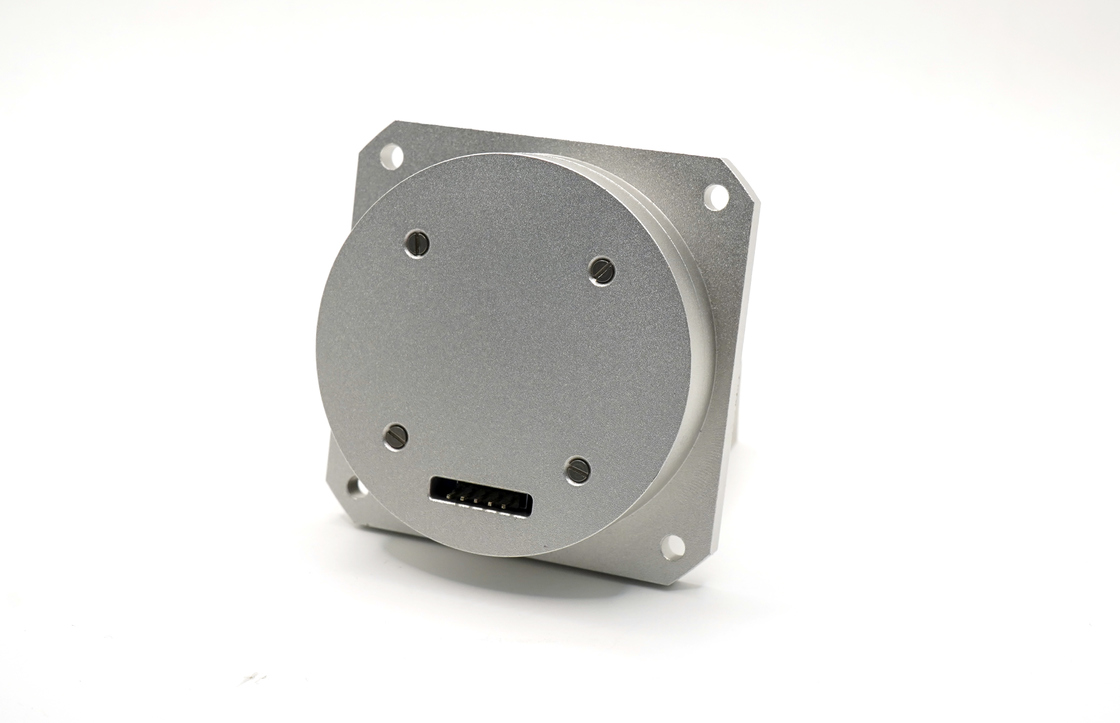

o sensor com inércia da taxa angular baseado nos machados óticos do efeito 3 de Sagnac ENEVOA o sensor do giroscópio da fibra ótica
Este produto é um sensor com inércia da taxa angular baseado no efeito ótico de Sagnac, que é usado para medir a velocidade angular do portador ao longo da linha central sensível do produto. A velocidade angular que detecta a unidade do produto é um anel de fibra ótica, e um circuito de detecção digital do circuito fechado é adotado para extrair a diferença de trajeto ótico de sentido horário e a luz anti-horário da propagação causada pela velocidade angular física externo, que é detectada pelo anel de fibra ótica, ao mesmo tempo, o sinal da tensão convertido do sinal de diferença do trajeto ótico é usada para que o feedback e o controle do circuito fechado realize a modulação e a demodulação do sinal e consiga a finalidade da detecção de sinal da velocidade angular da elevada precisão.
Características de desempenho
| Não. | Artigo do teste | Unidade | Exigências técnicas |
| 1 | Horas de início | minuto | Poder-no índice diagonal da estabilidade |
| 2 | Estabilidade diagonal zero | (°) /h | ≤ 0,015 do ≤ 0,05 (10s que alisa) (alisar 100s) |
| 3 | Estabilidade diagonal zero na temperatura completa (1 temperatura variável de ℃/min, média de 100 s) | (°) /h | ≤0.08 |
| 4 | repetibilidade da Zero-polarização | (°) /h | ≤0.015 |
| 5 | Coeficiente da caminhada aleatória | (º) /h1/2 | ≤0.003 |
| 6 | Não-linearidade do fator de escala | ppm | ≤20 |
| 7 | Assimetria do fator de escala | ppm | ≤5 |
| 8 | Repetibilidade do fator de escala | ppm | ≤10 |
| 9 | Repetibilidade do fator de escala (temperatura completa) | ppm | ≤50 |
| 10 | Temperatura de funcionamento | ℃ | -40~+60 |
| 11 | Temperatura de armazenamento | ℃ | -50~+70 |
| 12 | Alcance dinâmico | (°) /s | ±500 |
| 13 | Tensão de fonte | V | +5V |
| 14 | Consumo de potência de estado estacionário (temperatura completa) | W | <4 |
