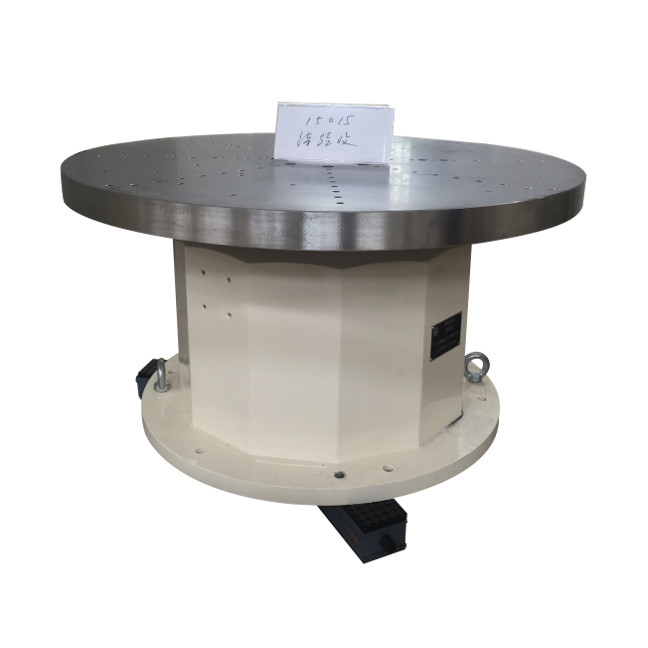

precisão da rotação do ″ da plataforma giratória 3 do dispositivo da navegação 10hz com inércia

Ensaio de desempenho dos dispositivos de navegação inercial, plataforma giratória de controlo de posição, simulador de controlo de velocidade e de balanço

A plataforma giratória multifunção TD-320/450 de eixo único é usada para vários testes de posição, taxa e balanço e detecção de giroscópio de taxa e sua unidade de medição inercial.A plataforma giratória também pode ser usada para o teste de desempenho de dispositivos de navegação inercial e sistemas de navegação inercial em condições de alta e baixa temperatura após a caixa de controle de temperatura, sistema de controlo de temperatura e eixo auxiliar são adquiridos.

Principais indicadores técnicos

1. Tabela superior do corpo mecânico da mesa

1 Materiais da mesa: aço inoxidável

2 Peso máximo de carga da mesa: 30 kg

3 Tamanho da mesa: Φ 320 mm

4 Planosidade da mesa: 0,02 mm

5 Descolagem da face da extremidade da mesa: 0,05 mm

6 Furo de parafuso de montagem na mesa: 25 mm (forma radial, 5 furos × 8 linhas uniformemente distribuídas)

7Fluxo magnético de fuga: inferior a 1 mT

2. Precisão de rotação do eixo: ± 3 ′′

3Intervalo de posição angular: 0,0000 ° ~ ± 359,9999 °

4. Precisão da posição angular: ± 3 ′′

5Resolução angular 0,0001 °

6. Intervalo de velocidade angular 0,001 °/s ~ 1000 °/s

7. Precisão da taxa angular e estabilidade da taxa

1 ω < 1 °/s 5 × 10^-3(1o média)

2 1 °/s < ω < 10 °/s 5 × 10^{- 4}(média de 10 °)

3 10 °/s < ω 5 × 10^{- 5}(média de 360 °)

8- Faixa de aceleração angular: 1 °/s²~ 100 °/s²(default inicial: 10 °/s)

9Aceleração angular máxima 300 °/s²

10- Intervalo de balanço: 0 ° ~ ± 45 °

11. Ciclo de balanço: 2S ~ 20s

12Largura de banda do sistema de controlo: 10 Hz (-3 dB)

13Confiabilidade

1 Tempo de trabalho contínuo: 48h

2 Tempo médio entre falhas 2000h

14O anel de deslizamento adota 30 loops, incluindo 2A/20 loops (twined pair shielded wire) e 3A/10 loops (unshielded wire).

15Sistema de caixa de controlo de temperatura (opcional)

1 O tamanho da cavidade de trabalho não deve ser inferior a W500 mm × H500 mm × D500 mm

2 Faixa de controlo de temperatura: -45 °C ~ 85 °C

3 Precisão do controlo da temperatura: ± 1 °C

4 Taxa de aquecimento e arrefecimento: ± 2 °C/min (média de todo o processo)

16O computador de plataforma giratória tem a capacidade de armazenar os dados relacionados com o funcionamento da plataforma giratória, tais como o tempo, posição da plataforma giratória e taxa angular,e tem a capacidade de emitir dados em tempo real através da porta serial. A frequência de saída é ≥ 5Hz. Capaz de controlar o funcionamento da plataforma giratória e a temperatura através de um computador externo (através de uma porta serial). Protocolo de comunicação: RS232 9.6Kbs.O painel traseiro da caixa de comando elétrico está equipado com uma interface serial RS232 padrão.
