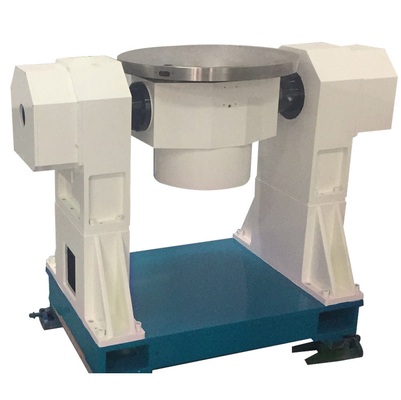

Tipo da tabela - plataforma giratória de 2 linhas centrais para o dispositivo e sensores com inércia

Ensaio e calibragem de uma plataforma giratória de dois eixos para dispositivos e sensores inerciais

I. Principais utilizações e funções

A plataforma giratória é um equipamento de teste de estrutura tipo mesa produzido pela nossa empresa, que pode ser usado para a detecção e teste de unidade de medição de inércia,e pode também ser utilizado para a calibração e medição do ângulo de rotação bidimensional de outros instrumentos.

As principais funções são:

1ângulo de rotação preciso do anel interno e do anel externo e ângulo de exibição;

2Função de regulação horizontal;

3. Alinhar e apontar para a posição de instalação;

4O anel de balança no corpo da mesa mecânica realiza a indicação preliminar do ângulo;

5. O corpo mecânico da mesa utiliza a roda manual de operação e o cabo para realizar a indexação manual;

6. O eixo de anel interno e o eixo de anel externo têm função de bloqueio mecânico;

7A caixa elétrica de exibição digital tem interface RS232.

II. Principais indicadores técnicos

1- Dimensões gerais: corpo da mesa 900 mm (750 mm (900 mm).

Peso total: cerca de 650 kg.

3. Tabela superior do corpo mecânico da mesa

(1) Materiais para a cobertura da mesa: HT250

(2) Tamanho da mesa (customizável): (450mm/ (320mm.

(3) Planosidade da mesa: 0,02 mm.

(4) Descolamento da superfície da mesa: 0,03 mm.

(5) Forma de instalação da mesa de carga: distribuir uniformemente as ranhuras em forma de "M" em forma de T.

(6) Capacidade de carga: o peso da carga não deve ser inferior a 50 kg; a altura da carga não deve ser superior a 200 mm.

4. eixo do anel interno

(1) Intervalo de ângulos: contínuo e infinito

(2) Erro de rotação da inclinação: ± 1,5 (

(3) Precisão de medição da posição angular: ± 3 (

(4) Resolução da tela: 0,36 (

(5) Repetibilidade da medição da posição angular: 2 (

(6) Exibição: 0 ~ 359.9999 °

5. eixo de anel externo

(1) Faixa de ângulos; (90(

(2) Erro de rotação da inclinação: ± 2 (

(3) Precisão de medição da posição angular: ± 5 (

(4) Resolução da tela: 0,36 (

(5) Repetibilidade da medição da posição angular: 2 (

(6) Modo de exibição: 0-359,9999 °;

6Erro de perpendicularidade de dois eixos: ± 5 (

7- Faixa de regulação horizontal: (2

8Precisão de ajuste horizontal: 3

III. Condições de utilização

Temperatura ambiente: 20 °C (5 °C)

2- Umidade relativa 80% RH.

3A plataforma giratória é colocada sobre a fundação de isolamento de vibração.

4O fluxo de ar no laboratório da plataforma giratória é estável, sem interferências eletromagnéticas, e não há vibrações violentas e impacto ao redor.

5Resistência ao isolamento: a resistência ao isolamento entre pontos isolados e entre pontos isolados e a carcaça não deve ser inferior a 20 M ().
