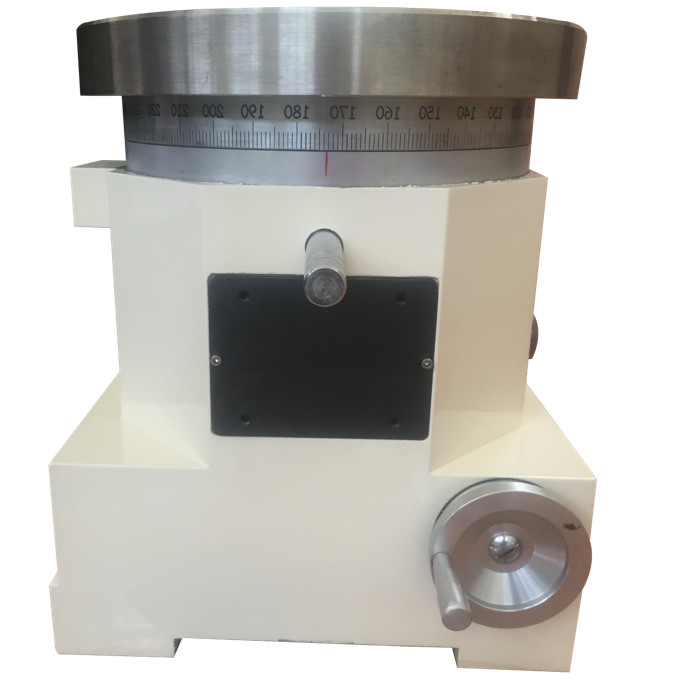

Precisão do ″ do simulador 3 do movimento da plataforma giratória da linha central da operação manual 1

o baixo manual custado opera a plataforma giratória, operação manual do único simulador do movimento da linha central

Indicadores técnicos principais

1. Tampo da mesa do corpo mecânico da tabela

①Material do tampo da mesa: de aço inoxidável

②Peso da carga máxima do tampo da mesa: 30 quilogramas

③Tamanho da tabela: Φ 320mm

④Nivelamento da tabela: 0,02 milímetros

⑤Runout da cara da extremidade da tabela: 0.05mm

⑥Furo do parafuso de montagem na tabela: 25 milímetros (forma radial, 5 linhas do × 8 dos furos distribuídas uniformemente)

⑦Escapamento do fluxo magnético: menos do que 1mT

2. Precisão da rotação de shafting: ″ do ± 3

3. Escala da posição angular: 0,0000 ° ~ ° do ± 359,9999

4. Precisão da posição angular: ″ do ± 3

5. ° da definição angular 0,0001

6. Escala 0,001 °/s da taxa angular ~ 1000 °/s

7. Precisão da taxa angular e estabilidade da taxa

①ω < 1="">-3 (1 média do °)

②1 °/s <>-4 (média de 10 °)

③10 °/s <>-5 (média de 360 °)

8. Escala angular da aceleração: 1 °/s2~ 100 °/s2 (defeito inicial: 10 °/s)

9. Aceleração angular máxima 300 °/s2

10. Escala do balanço: 0 ° ~ ° do ± 45

11. Ciclo do balanço: 2S ~ 20s

12. Largura de banda do sistema de controlo: 10Hz (- 3dB)

13. Confiança

①Tempo de trabalho contínuo: 48h

②Tempo médio entre as falhas 2000h

14. O anel deslizante adota 30 laços, incluindo os laços 2A/20 (fio protegido twisted pair) e 3A/10 dá laços (fio unshielded).

15. Sistema da caixa de controle da temperatura (opcional)

①O tamanho da cavidade de trabalho não será menos do que o × D500mm do × H500mm de W500mm

②Escala do controle de temperatura: -45 ℃ ~ ℃ 85

③Precisão de controle da temperatura: ℃ do ± 1

④Aquecimento e velocidade de arrefecimento: ± 2 ℃/min (média no processo inteiro)

16. O computador da plataforma giratória tem a capacidade para armazenar os dados relativos à operação da plataforma giratória, tal como o tempo, posição da plataforma giratória e taxa angular, e tem a capacidade aos dados de saída no tempo real através da porta de série. A frequência da saída é o ≥ 5Hz. Capaz de controlar a operação da plataforma giratória e a temperatura através de um computador externo (através de uma porta de série). Protocolo de comunicação: RS232 9.6Kbs. O painel traseiro da caixa de controle elétrica é fornecido com uma relação RS232 de série padrão.
