Sistema de navegação inercial integrado de fibra óptica de loop fechado Medição móvel

Name: Sistema de navegação inercial integrado de fibra óptica de loop fechado Medição móvel
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI300F
Price: 5,000.00 USD
Availability: InStock

Nome da marca:	Firepower
Número do modelo:	GI300F
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T
Capacidade de abastecimento:	500/month

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

CE ROHS

Produto:

FOG INS

Precisão de direção:

0.1°

Precisão de atitude:

0,02° (RMS)

Escala do giroscópio:

±400°/s

estabilidade de viés zero:

≤100µg

Escala do acelerômetro:

±20g

Detalhes da embalagem:

sponge+carton

Habilidade da fonte:

500/month

Destacar:

Sistema de Navegação Inercial de Circuito Fechado

Sistema de Navegação Inercial FOG INS

Sistema de Navegação Inercial de Alta Precisão

Descrição do produto

Sistema de navegação integrado de fibra óptica de circuito fechado Sistemas móveis de medição de alta precisão

O sistema de navegação integrado de fibra óptica GI300F-INS baseia-se num giroscópio de fibra óptica de circuito fechado e num acelerómetro com um elevado custo de utilização,e é realizado através de fusão multi-sensor e algoritmo de cálculo de navegação, que satisfaz os requisitos de medição precisa das informações de posição, direcção e posição nos campos de aplicação dos sistemas móveis de medição de média e alta precisão,UAVs médios e grandes, etc.

Projeto	Condições de ensaio	Indicadores
Precisão de posicionamento	GNSS externo válido, ponto único	Melhor que a precisão de posicionamento por satélite externo
	GNSS externo válido, RTK	Melhor que a precisão de posicionamento por satélite externo
	Mantenção da posição horizontal de inércia pura1	80m/5min ((CEP) 500m/10min ((CEP) 1.5nm/30min ((CEP)
	Mantenha a posição horizontal da combinação de velocidades	0.8nm/30min (CEP)
Precisão da rota	Antenna única (RMS)	0.1°3
	Antenna dupla (RMS)	0.2 °/L (L = comprimento da linha de base) (RMS)
	Manutenção do curso (RMS)	0.2°/30min ((RMS),0.5°/h
	Precisão de busca automática do norte (RMS)	0.2 ° SecL, alinhamento de duas posições durante 15 min. 1.0 ° SecL, alinhamento em posição única 5-10 min
Precisão da atitude	GNSS válido	0.02° ((RMS)
Precisão da atitude	Mantenha a posição (falha do GNSS)	0.2°/30min ((RMS),0.5°/h ((RMS)
Precisão da velocidade	GNSS válido, ponto único L1/L2	0.1m/s ((RMS)
Giroscópio	Faixa de medição	± 400°/s
Giroscópio	Estabilidade de desvio zero	≤ 0,3°/h
Acelerômetro	Faixa de medição	± 20 g
Acelerômetro	Estabilidade de desvio zero	≤ 100 μg
Dimensões físicas e características elétricas	Voltagem	9-36V DC
	Consumo de energia	≤ 12 W (estado estacionário)
	Interface	RS232 de dois canais, RS422 de um canal e PPS de um canal (nível LVTTL/422).
	Tamanho	92.0 mm × 92,0 mm × 81,0 mm (L, W, H)
	Peso	≤ 1,2 kg
Características ambientais	Temperatura de funcionamento	-40°C~+60°C
	Temperatura de armazenamento	-45°C~+70°C
	Vibração	5 ~ 2000 Hz, 6,06 G (com amortecedor)
	Impacto	30 g, 11 ms (com choque)
	Duração de vida	> 15 anos
	Tempo de trabalho contínuo	> 24h
Limite de altura ≤ 5000 m
Limites de velocidade ≤ 500 m/s
Nota: O alinhamento é válido; Para utilização no ar, há uma manobra de viragem antes da combinação de velocidades e o ensaio toma como exemplo a velocidade de voo de 150 km/h; As condições a bordo devem ser móveis;

Tamanho:

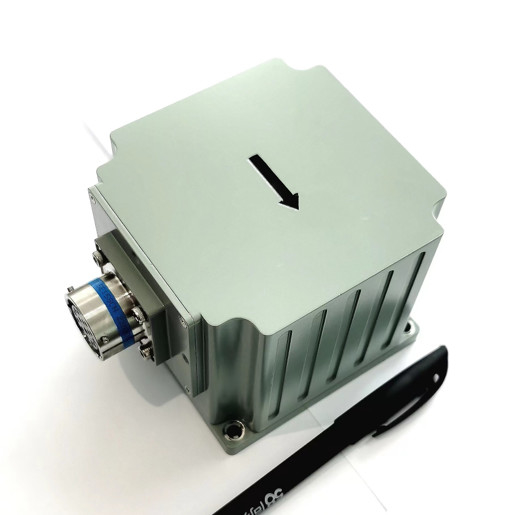

Sistema de navegação inercial integrado de fibra óptica de loop fechado Medição móvel 0
