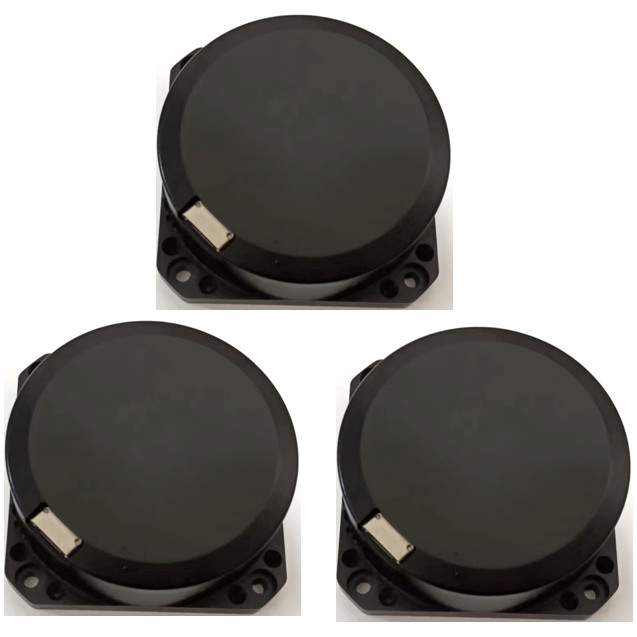

Rate Sensor angular com inércia, giroscópio ótico do efeito de Sagnac do laço fechado

Nome da marca:	Firepower
Número do modelo:	F98B
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T
Capacidade de abastecimento:	200/Mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Tamanho:

98×98×35mm

Hora de início:

minuto ≤3

estabilidade de viés zero:

≤0,02°/h

Repetibilidade de polarização zero:

≤0,02°/h

Coeficiente de caminhada aleatória:

≤0,001º/h1/2

Não linearidade do fator de escala:

≤20ppm

Detalhes da embalagem:

Caixa de Sponge+

Habilidade da fonte:

200/Mês

Destacar:

Efeito Rate Sensor angular de Sagnac

sensor do giroscópio 20ppm

Giroscópio ótico do efeito de Sagnac

Descrição do produto

Sensor angular com inércia do giroscópio do circuito fechado do giroscópio de Rate Sensor Optical Sagnac Effect

Este produto é um sensor com inércia da taxa angular baseado no efeito ótico de Sagnac, que é usado para medir a taxa angular do portador ao longo da linha central sensível do produto. Uma taxa angular que detecta a unidade do produto é um anel de fibra ótica, um circuito de detecção digital do circuito fechado é usado extraindo a diferença de trajeto ótico da luz sentido horário e anti-horário da propagação causada pela taxa angular física externo e detectada pelo anel de fibra ótica, e entrementes, o sinal de diferença do trajeto ótico é convertido em um sinal da tensão para o feedback do circuito fechado e o controle, de modo que a modulação e a demodulação do sinal sejam realizadas, e a finalidade da detecção de sinal da taxa angular da elevada precisão são conseguidos.

Número de série	Artigo do teste	Unidade	Exigências técnicas
1	Dimensões totais	milímetro	98×98×35
2	Horas de início	minuto	≤3
3	Estabilidade diagonal zero (10 alisamento de s, 1σ)	º/h	≤0.02
4	repetibilidade da Zero-polarização	º/h	≤0.02
5	Coeficiente da caminhada aleatória	º/h1/2	≤0.001
6	Não-linearidade do fator de escala	ppm	≤20
7	Repetibilidade do fator de escala	ppm	≤20
8	Temperatura de funcionamento	℃	-40~+60
9	Temperatura de armazenamento	℃	-50~+70
10	Alcance dinâmico	(°) /s	±300
11	Tensão de fonte	V	+5V
12	Consumo de potência de estado estacionário	W	<4>

Tamanho

Dimensão total (milímetro): (98 ± 0,1) × DO × (98 ± 0,1) (35 ± 0,1) (L × DE W DO × H);

Dimensão da instalação (milímetro): (80 ± 0,1) × (80 ± 0,1) (L × W), × 4 de Φ5.4mm

Rate Sensor angular com inércia, giroscópio ótico do efeito de Sagnac do laço fechado 0

Relação elétrica da conexão

Número do ponto	Definição	Comentário
1,9	+5V	Entrada da fonte de alimentação
2,10	Terra	Terra do poder
5	RXD+	Diferencial do giroscópio que classifica e que corrige
13	RXD-	Negativo bloqueando do diferencial do giroscópio
6	TXD+	Positivo da saída diferencial do giroscópio
14	TXD+	Negativo da saída diferencial do giroscópio
3,4,7,8,11,12,15	--	Reservado
