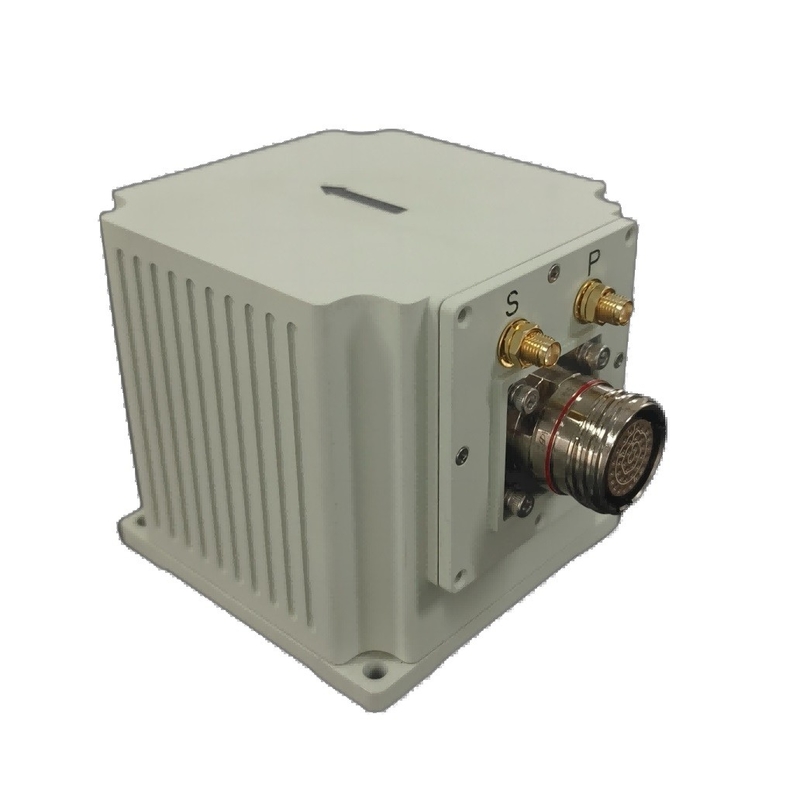

Sistema de navegação inercial de alta precisão de três eixos MEMS Gyro GI300F-A0-DGI

Sistema de navegação inercial de alta precisão de três eixos MEMS Gyro GI300F-A0-DGI

Nome da marca: AVIC
Número do modelo: IG300F-A0-DGI
MOQ: 1
preço: Negociável
Condições de pagamento: T/T
Capacidade de abastecimento: 500/MONTH
Informações pormenorizadas
Lugar de origem:
China
Certificação:
CE ROHS
Nome do produto:
INS com GNSS
Escala do giroscópio:
±400°/s
Estabilidade de polarização zero do giroscópio:
≤0,3°/h
Escala do acelerômetro:
±20g
acelerômetro Estabilidade de viés zero:
≤100µg
Voltagem:
C.C. 9-36V
Interface:
2 RS 232,1-RS 422,1- PPS
Temperatura de funcionamento:
-40℃~+60℃
Temperatura de armazenamento:
-45°C~+70°C
Duração de vida:
> 15 anos
Detalhes da embalagem:
esponja + caixa
Habilidade da fonte:
500/MONTH
Destacar:

Sistema de navegação por inércia GI300F-A0-DGI

,

Sistema de navegação por inércia de alta precisão

Descrição do produto

Sistema de navegação inercial de alta precisão, giroscópio MEMS de três eixosIG300F-A0-DGI



Descrição do produto



O sistema de navegação integrado de fibra ópticaIG300F-A0-DGIConsiste num giroscópio de fibra óptica de circuito fechado de três eixos, acelerômetro e cartão de navegação de baixo custo.É implementado através de fusão multi-sensor e algoritmos de cálculo de navegação, satisfazendo os requisitos de medição precisos de posição, direcção,e informações de posição em aplicações como sistemas móveis de medição de alta precisão e veículos aéreos não tripulados médios a grandes.



Função principal



  • O sistema tem um modo de navegação integrado por inércia/satélite e um modo de inércia pura.
  • No modo de navegação integrada por inércia/satélite, as informações de posicionamento por satélite recebidas pelo receptor interno do GNSS podem ser utilizadas para a navegação integrada, e o passo, rolagem, curso,posição, velocidade, tempo e outras informações do portador podem ser emitidas; Após a perda do sinal, a posição, a velocidade e a posição da solução inercial são emitidas,com um diâmetro superior a 50 mm,, com uma certa função de manutenção do curso em curto prazo e precisão de posicionamento no nível do metro em curto prazo.
  • Após a inicialização do modo de inércia pura (isto é, a fusão GPS nunca foi realizada após a ligação e, se perder novamente o bloqueio após a fusão, pertence ao modo de navegação integrada),Tem uma função de medição de posição precisa, pode produzir o passo e a direção de rolagem, e o modo de inércia pura pode encontrar o norte estaticamente.



Parâmetro de índice



Projeto Condições de ensaio Indicadores
Precisão de posicionamento GNSS válido, ponto único 1.5m
GNSS válido, RT K 2 cm+1 ppm
Estabilizador de posicionamento horizontal de inércia pura 80m/5min ((CEP)
500m/10min ((CEP)
1.5nm/30min ((CEP)
Precisão de retenção do posicionamento horizontal 0.8nm/30min (CEP)
Precisão da rota Antenna única (RMS) 0.1°
Antenna dupla (RMS) 0.2 °/L (L = comprimento da linha de base) (RMS)
Manutenção do curso (RMS) 0.2°/30min ((RMS),0.5°/h
Precisão de busca automática do norte (RMS) 0.2 ° SecL, 15 min
10,0 ° SecL, 5 a 10 minutos
Precisão da atitude GNSS válido 0.02° ((RMS)
Mantenha a posição (falha do GNSS) 0.2°/30min ((RMS),0.5°/h ((RMS)
Precisão da velocidade GNSS válido, ponto único L1/L2 0.1m/s ((RMS)
Giroscópio Faixa de medição ± 400°/s
Estabilidade de desvio zero ≤ 0,3°/h
Acelerômetro Faixa de medição ± 20 g
Estabilidade de desvio zero ≤ 100 μg
Dimensões físicas e características elétricas Voltagem 9-36V DC
Consumo de energia ≤ 12 W (estado estacionário)
Interface 2 RS 232,1-RS 422,1- PPS
Dimensão/L*W*H/mm 92.0 * 92.0 * 90.0
Peso ≤1,0 kg
Características ambientais Temperatura de funcionamento -40°C~+60°C
Temperatura de armazenamento -45°C~+70°C
Vibração 5 ~ 2000 Hz, 6,06 G
Impacto 30 g, 11 ms (com choque)
Duração de vida > 15 anos
Horário de funcionamento contínuo > 24 horas



Dimensões



Sistema de navegação inercial de alta precisão de três eixos MEMS Gyro GI300F-A0-DGI 0

                         L92,0 mm x W92,0 mm x H90,0 mm ((L x W x H))



Sistema de navegação inercial de alta precisão de três eixos MEMS Gyro GI300F-A0-DGI 1Sistema de navegação inercial de alta precisão de três eixos MEMS Gyro GI300F-A0-DGI 2Sistema de navegação inercial de alta precisão de três eixos MEMS Gyro GI300F-A0-DGI 3
