Fibra óptica GNSS sistema de navegação inercial integrado sensores giroscópicos Atitude

Name: Fibra óptica GNSS sistema de navegação inercial integrado sensores giroscópicos Atitude
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI500-A0
Price: 5,000.00 USD
Availability: InStock

Nome da marca:	Firepower
Número do modelo:	GI500-A0
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T
Capacidade de abastecimento:	100/month

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE ROHS

Nome do produto:

Sistema de navegação INS

Precisão de posicionamento:

1.5nm/h

Precisão de direção:

0.1°

Precisão de atitude:

0.03°

Precisão da velocidade:

0.1m/s ((RMS)

Giroscópio:

±400°/s

Estabilidade de polarização zero do giroscópio:

≤0,02°/h

Escala do acelerômetro:

±20g

acelerômetro Estabilidade de viés zero:

≤ 50 μg

Temperatura de funcionamento:

-40℃~+60℃

Detalhes da embalagem:

sponge+box

Habilidade da fonte:

100/month

Destacar:

Sistema de navegação inercial integrado GNSS

INS integrado GNSS

Descrição do produto

Fibra óptica GNSS sistema de navegação inercial integrado sensores giroscópicos Atitude

Descrição do produto

O sistema de navegação integrado de fibra óptica GI500-A0 é baseado em giroscópios de fibra óptica de circuito fechado de alta precisão, acelerômetros e placas de recepção GNSS de ponta.É implementado através de fusão multi-sensor e algoritmos de cálculo de navegação, fornecendo informações de direção, velocidade e posição de alta precisão para o mundo exterior, atendendo aos requisitos de medição e controle de alta precisão.

Principais áreas de aplicação

Navegação inercial de referência de veículos aéreos não tripulados de grande escala

Bússola do navio

Orientação da artilharia autopropulsada

Posicionamento e orientação do veículo

Medição móvel de alta precisão

Plataforma estável de alta precisão

Características do produto

O sistema tem um modo de navegação integrado por inércia/satélite e um modo de inércia pura.

A navegação inercial possui uma placa GNSS embutida. Quando o GNSS é eficaz, a navegação inercial pode ser combinada com o GNSS para navegação e fornecer aos usuários parâmetros de navegação combinados, como posição,Altitude, velocidade, atitude, direção, aceleração, velocidade angular, etc. Ao mesmo tempo, ele produz posição GNSS, altitude, velocidade e outras informações.

Quando o GNSS é ineficaz, pode entrar no modo de inércia pura (ou seja, a fusão GPS nunca foi realizada após a ligação, e se a fusão for perdida novamente, ela pertence ao modo de navegação integrada).Após a ativação, tem função de medição de posição precisa, pode emitir passo e rumo de rolagem, e pura inercial pode buscar norte estático.

Indicadores técnicos

Números	Condições de ensaio	Indicadores A0	Indicadores B0
Precisão de posicionamento	GNSSValid, ponto único	1.2m ((RMS)	1.2m ((RMS)
	GNSSValid,RTK	2cm+1ppm ((RMS)	2cm+1ppm ((RMS)
	Manutenção da posição (falha do GNSS)	1.5nm/h ((50%CEP), 5nm/2h ((50%CEP)	0.8nm/h ((CEP),3.0nm/3h ((CEP)
Precisão da rota	A procura do Norte é a própria	0.1°×sec ((Lati), * Latitude (RMS), 10min	00,06°×sec ((Lati), alinhamento estático da base de 5 min; 0.03°×sec(Lati), alinhamento estático base 5min;*Lati:latitude (RMS)
Precisão da rota	Manutenção do curso (falha do GNSS)	0.05°/h ((RMS),0.1°/2h ((RMS)	0.02°/h ((RMS),0.05°/3h ((RMS)
Precisão da atitude	GNSS válido	0.03° ((RMS)	0.01° ((RMS)
Precisão da atitude	Manutenção da atitude (falha do GNSS)	0.02°/h ((RMS),0.06°/2h ((RMS)	0.01°/h ((RMS),0.03°/3h ((RMS)
Precisão da velocidade	GNSS válido, ponto únicoL1/L2	0.1m/s ((RMS)	0.1m/s ((RMS)
Precisão da velocidade	Retenção de velocidade (falha do GNSS)	2m/s/h ((RMS),5m/s/2h ((RMS)	0.8m/s/h ((RMS), 3m/s/3h ((RMS)
Giroscópio de fibra óptica	Faixa de medição	± 400°/s	± 400°/s
Giroscópio de fibra óptica	Estabilidade do viés	≤ 0,02°/h	≤ 0,01°/h
Acelerômetro flexível de quartzo	Faixa de medição	± 20 g	± 20 g
Acelerômetro flexível de quartzo	Estabilidade do viés	≤ 50 μg (média de 10 s)	≤ 20 μg (médio de 10 s)
Interface de comunicação	RS422	6 viasA taxa de transmissão varia de 9,6 KBPS a 921,6 KBPS. A taxa de transmissão padrão é de 115,2 KBPSA frequência máxima é de 1000Hz (dados brutos) e a frequência padrão é de 200Hz
Interface de comunicação	RS232	1 wayA taxa de baud varia de 9,6 KBPS a 921,6 KBPS. A taxa de baud padrão é de 115,2 KBPSA frequência máxima é de 1000Hz (dados brutos) e a frequência padrão é de 200Hz
Características elétricas	Voltagem	24 ̊36VDC
Características elétricas	Consumo de energia	≤ 30 W
Características estruturais	Dimensão	199 mm × 180 mm × 219,5 mm
Características estruturais	Peso	6.5 kg	≤ 7,5 kg (não para a aviação) ≤ 6,5 kg (opcional para a aviação)
Meio Ambiente	Temperatura de funcionamento	-40°C~+60°C
	Temperatura de armazenamento	-45°C~+65°C
	Vibração (com amortecimento)	5 ~ 2000 Hz,60,06 g
	Impacto (com absorção de choque)	30 g, 11 ms
Confiabilidade	Período de vida	>15 anos
Confiabilidade	Tempo de trabalho contínuo	> 24

Tamanho

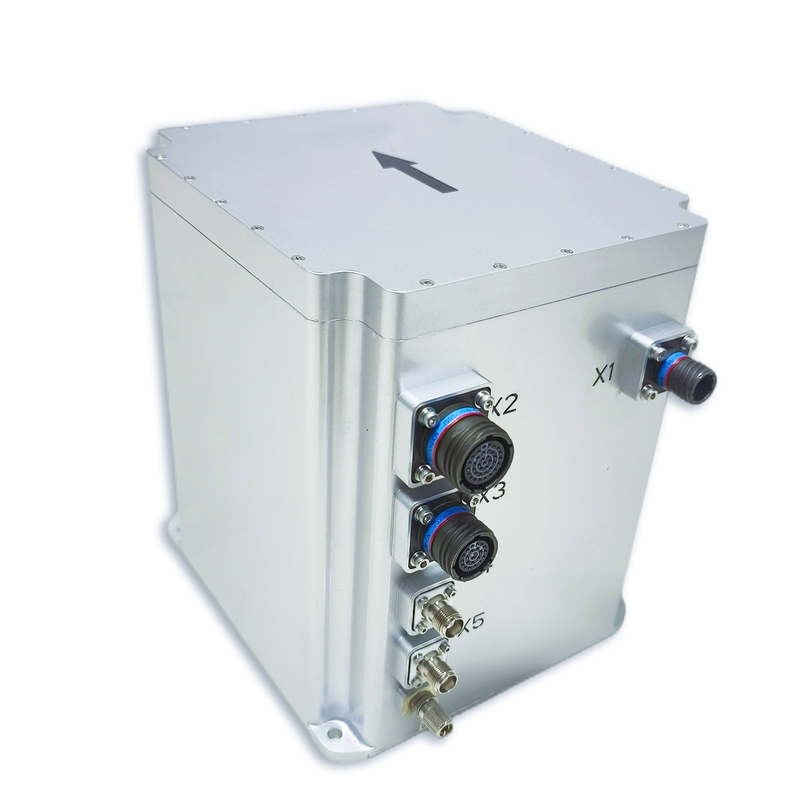

Fibra óptica GNSS sistema de navegação inercial integrado sensores giroscópicos Atitude 0

L199mm x W180mm x H219.5mm ((L x W x H)

Fibra óptica GNSS sistema de navegação inercial integrado sensores giroscópicos Atitude 1

Fibra óptica GNSS sistema de navegação inercial integrado sensores giroscópicos Atitude 2
