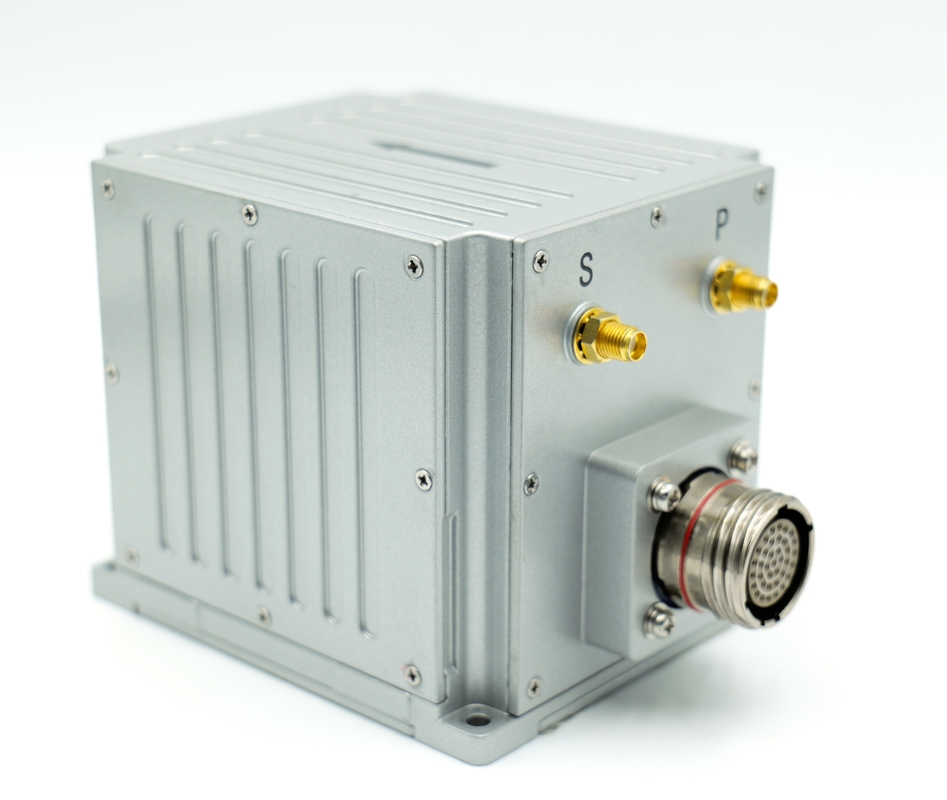

Sistema de navegação inercial de alto desempenho para medição precisa da atitude

Name: Sistema de navegação inercial de alto desempenho para medição precisa da atitude
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI600A-B0
Price: 5,000.00 USD
Availability: InStock

Nome da marca:	Firepower
Número do modelo:	GI600A-B0
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T
Capacidade de abastecimento:	500/MONTH

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE ROHS

Nome do produto:

Sistema de navegação integrado com GPS

Precisão de direção:

0,2 °

Precisão de atitude:

0.05° ((RMS)

Escala do giroscópio:

±400°/s

Estabilidade de polarização zero do giroscópio:

≤0,3°/h

Escala do acelerômetro:

± 16 g

acelerômetro Estabilidade de viés zero:

≤100µg

Tamanho:

110 mm × 94 mm × 94 mm (L, W, H)

Interface:

RS232 de dois canais, RS422 de um canal, PPS de um canal (nível LVTTL/422)

Temperatura de funcionamento:

-40°C+65°C

Detalhes da embalagem:

esponja + caixa

Habilidade da fonte:

500/MONTH

Destacar:

Sistema de Navegação Inercial de Alto Desempenho

Sistema de Navegação Inercial de Medida de Atitude Precisa

Descrição do produto

Sistema de navegação inercial de alto desempenho para medição precisa da atitude

Descrição do produto

O sistema de navegação integrado GI600A-B0 é um sistema de navegação integrado MEMS rotativo de dois eixos compacto.Cumprir os requisitos de medição precisa da posição, direcção, posição e outras informações nos domínios de aplicação dos sistemas móveis de medição de média e alta precisão, dos grandes veículos aéreos não tripulados, etc.

Funções principais

O sistema tem um modo de navegação integrado por inércia/satélite e um modo de inércia pura.

No modo de navegação integrada por inércia/satélite, as informações de posicionamento por satélite recebidas pelo receptor GNSS podem ser utilizadas para a navegação integrada, e o passo, a rotação, o curso, a posição,velocidade, o tempo e outras informações do portador podem ser emitidas; Após a perda do sinal, a posição, a velocidade e a posição calculadas pela inércia são emitidas,com um diâmetro superior a 50 mm,, a função de manutenção do curso está disponível em pouco tempo, e a precisão de posicionamento no nível do medidor está disponível em pouco tempo.

Após a inicialização do modo de inércia pura (ou seja, a fusão GPS nunca foi realizada após a ligação e, se perder novamente o bloqueio após a fusão, pertence ao modo de navegação integrada),Tem uma função de medição de posição precisa, pode produzir o passo e a direção de rolagem, e o modo de inércia pura pode encontrar o norte estáticamente.

Índice de desempenho

Projeto	Condições de ensaio	Indicadores
Precisão de posicionamento	GNSS válido, ponto único	Melhor que a precisão do posicionamento por satélite.
	GNSS válido, RTK	Melhor que a precisão do posicionamento por satélite.
	Estabilização de posicionamento horizontal por inércia pura 1	4nm/60min ((CEP)
		1nm/30min ((CEP)
		200m/6min ((CEP)
Precisão da rota	Antennas duplas	0.2 °/L (RMS)
	Detenção da rubrica	0.05°/30min ((RMS),0.1°/h ((RMS) 1
	Auto-norte buscando precisão	0.3° SecL, alinhamento 15 min
Precisão da atitude	GNSS válido	0.05° ((RMS)
Precisão da atitude	Mantenha a posição (falha do GNSS)	0.05°/30min ((RMS),0.1°/h ((RMS) 1
Giroscópio	Faixa de medição	± 400°/s
Giroscópio	Estabilidade de desvio zero	≤ 0,3°/h2
Acelerômetro	Faixa de medição	± 16 g
Acelerômetro	Estabilidade de desvio zero	≤ 100 μg2
Dimensões físicas e características elétricas	Voltagem	10-36V DC
	Consumo de energia	≤ 9W
	Interface	RS232 de duas rotas, RS422 de uma rotas, PPS de uma rotas (nível LVTTL/422)
	Tamanho	110 mm × 94 mm × 94 mm (L, W, H)
	Peso	≤ 1 kg
Características ambientais	Temperatura de funcionamento	-40°C+65°C
	Temperatura de armazenamento	-45°C+70°C
	Vibração	20 ~ 2000 Hz,6.06g3
	Impacto	30 g, 11 ms3
	Duração de vida	> 15 anos
	Tempo de trabalho contínuo	> 24h
Nota:
O alinhamento é válido; média de 10 s; Com absorção de choques

Dimensões
Sistema de navegação inercial de alto desempenho para medição precisa da atitude 0

L110,0 mm x W94,0 mm x H94,0 mm ((L x W x H))
