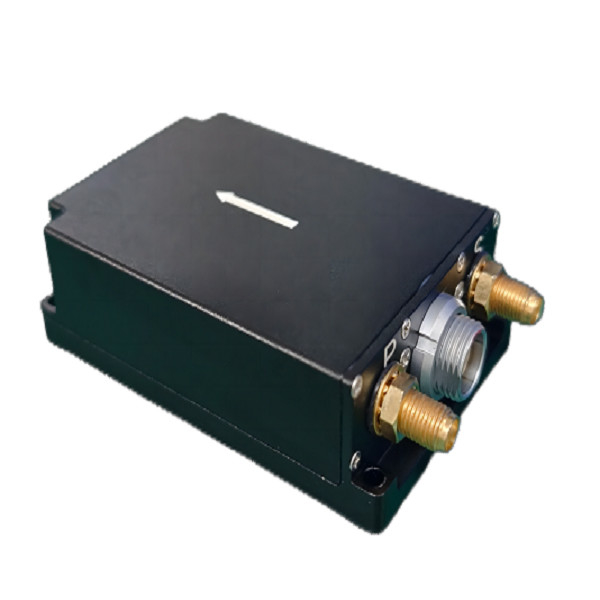

Sistema integrado de navegação com MEMS e tecnologia de navegação por satélite

Nome da marca:	Firepower
Número do modelo:	IG100E-A0-DGI
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T
Capacidade de abastecimento:	500/MONTH

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE ROHS

Nome do produto:

Sistema integrado de navegação com acelerômetro

Precisão de direção:

0.1 graus (rms)

Precisão de atitude:

0.1 graus (rms)

Precisão da velocidade horizontal:

0.1m/s

Distância giroscópica:

±500°/s

Estabilidade do giroscópio com desvio zero:

4°/h

Escala do acelerômetro:

± 16 g

acelerômetro Estabilidade de viés zero:

00, 2 mg

Interface de comunicação:

RS-422/RS-232

Peso:

≤150g

Detalhes da embalagem:

esponja + caixa

Habilidade da fonte:

500/MONTH

Destacar:

Sistema de navegação integrado de alta precisão de rotação

Sistema integrado de navegação por satélite

Sistema integrado de navegação MEMS

Descrição do produto

Sistema integrado de navegação com MEMS e tecnologia de navegação por satélite

Descrição do produto

O sistema de navegação integrado GI100E-A0-DGI possui um giroscópio MEMS de alto desempenho e um acelerômetro integrados, que podem receber dados internos do GNSS,Realizar uma fusão multi-sensor e um algoritmo de solução de navegação integrada, e possuem capacidade de navegação inercial a curto prazo quando o GNSS estiver inválido.

O produto tem uma elevada fiabilidade e forte adaptabilidade ao ambiente.Os produtos podem ser amplamente utilizados nos domínios dos veículos aéreos não tripulados táticos e industriais., veículos não tripulados, navios não tripulados, bombas guiadas de aviação, munições inteligentes, foguetes, comunicação móvel, mapeamento, buscador e plataforma estável.

Indicadores técnicos

Projeto		Métricas (RMS)	Observação
Precisão da rota	GNSS válido^①	0.1°
Precisão da rota	Manter o curso	0.2°/min	Falha do GNSS
Precisão da atitude	GNSS válido	0.1°	Ponto único L1/L2, RTK
Precisão da atitude	Manutenção da atitude	0.2°/min	Falha do GNSS
Precisão de posicionamento	Horizontal, válido para GNSS; RTK	1.5m;1cm+1ppm	Ponto único L1/L2; diferencial
	Altura, GNSS válida; RTK	2.5m;2cm+1ppm	Ponto único L1/L2; diferencial
	Manutenção da posição, falha do GNSS	20 m	Desbloqueado para 60s
Precisão da velocidade horizontal	GNSS válido	0.1m/s	Ponto único L1/L2, RTK
Giroscópio	Faixa de medição	± 500°/s
Giroscópio	Estabilidade de desvio zero	4°/h	Variança Allan
Acelerômetro	Faixa de medição	± 16 g	200 G personalizáveis
Acelerômetro	Estabilidade de desvio zero	0.2 mg	Variança Allan
Cartão de satélite	Iniciação a frio	< 30 segundos	Ambiente aberto
	Iniciação a quente	5 segundos.	Ambiente aberto
	Tipo de receptor	BDS B1I/B2I/B3I
		Sistema de navegação GPS L1C/A/L2P
		GLONASS G1/G2
		Galileo E1/E5a/E5b
		QZSS L1/L2/L5
Interface de comunicação	RS232	Rota 2
Interface de comunicação	RS422	Rota 1
Características elétricas	Voltagem	9~36VDC
	Consumo de energia	≤ 3W
	Ripple	100 mV	P-P
Características estruturais	Tamanho	80 mm × 53 mm × 23 mm
Características estruturais	Peso	≤ 150 g
Ambiente de utilização	Temperatura de funcionamento	-40°C~+60°C
	Temperatura de armazenamento	-45°C~+65°C
	Vibração	20 ~ 2000 Hz,60,06 g
	Impacto	30 g, 11 ms
	Grau de protecção	IP65
Confiabilidade	MTBF	30000h
	Duração de vida	> 15 anos
	Tempo de trabalho contínuo	> 24h

Principais características

O sistema de navegação integrado pode realizar a navegação integrada utilizando as informações de navegação por satélite recebidas internamente e emitir o passo, rolagem, curso, posição, velocidade,Horário e outras informações do transportadorApós a perda do sinal de satélite, ele emite a posição, velocidade e informação de posição da solução inercial e tem uma certa função de manutenção de precisão de navegação em um curto período de tempo.

Dimensões do produto

Sistema integrado de navegação com MEMS e tecnologia de navegação por satélite 0

L80mm x W53mm x H23mm ((L x W x H))

Sistema integrado de navegação com MEMS e tecnologia de navegação por satélite 1
