Sistema de navegação por inércia GNSS de ponta para posicionamento e navegação marítima

Nome da marca:	Firepower
Número do modelo:	INS100
MOQ:	1
preço:	Negociável
Condições de pagamento:	L/C, T/T
Capacidade de abastecimento:	100/month

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

CHINA

Certificação:

Escala do giroscópio:

±300°/s

Caminhada aleatória:

00,05 °/h

Estabilidade do viés do giroscópio:

≤ 0,3°/h ((1σ)

Faixa de aceleração:

±50g

Precisão de retenção do ângulo de inclinação:

≤0.2°/h

Largura de banda do giroscópio:

300HZ

Scale Factor Nonlinearity:

≤200ppm

North Seeking Time:

≤5min

Detalhes da embalagem:

Caixa de madeira

Habilidade da fonte:

100/month

Destacar:

Sistema de navegação por inércia de ponta

Sistema de navegação marinha inercial

Sistema de navegação por inércia de posicionamento marítimo

Descrição do produto

Sistema de navegação por inércia GNSS de ponta para posicionamento e navegação marítima

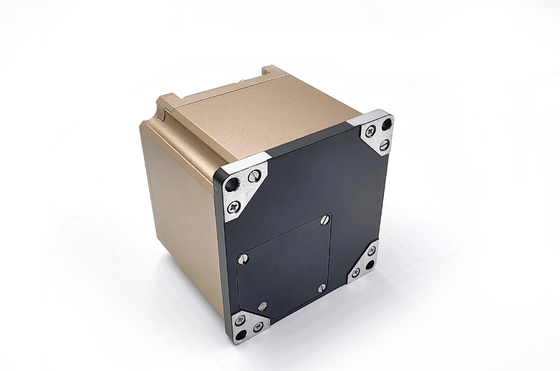

Sistema de navegação por inércia GNSS de ponta para posicionamento e navegação marítima 0

Descrição do produto

O INS-100 é um sistema de navegação integrado de alta precisão. É equipado com três giroscópios de 40 fibras ópticas, três acelerômetros MEMS e módulos GNSS.e realiza posicionamento e navegação de alta precisão em ambientes complexos através de fusão de sensores múltiplos e algoritmo de navegação integradoO produto tem alta confiabilidade e forte adaptabilidade ambiental. Os produtos podem ser amplamente utilizados em condução inteligente, UAV, levantamento e mapeamento, bússola marítima, plataforma estável,Capsula fotoelétrica, veículo subaquático e outros campos.

As principais funções do sistema de navegação integrado são as seguintes:

A função de alinhamento inicial é concluída utilizando a saída do dispositivo inercial, podendo ser realizado o alinhamento da base de agitação e o alinhamento em movimento;
A informação GPS recebida de fora pode ser utilizada para completar a função de navegação integrada e informações de saída como ângulo, velocidade e posição.
Após a perda do sinal de satélite, a saída do dispositivo de inércia e a entrada do odômetro podem ser utilizadas para continuar o cálculo de navegação;
Ele pode produzir alta performance e alta taxa de amostragem giroscópio raw output e adicionar dados brutos para controle estável da plataforma.
Os parâmetros do programa e da configuração podem ser atualizados online através da porta serial.

Parâmetros principais

Tecnologia giroscópica

Projeto		Indicadores	Observação
Giroscópio	Faixa de medição	-300°/s ~+300°/s
	Resolução	≤ 0,5°/h
	Bias residuais	-1,0°/h ~ +1,0°/h
	Caminhada aleatória	00,05 o /h
	Biastabilidade à temperatura ambiente	≤ 0,3°/h ((1σ)	10 segundos de suavização, resultado do ensaio em 1H
	Biastabilidade à temperatura máxima	≤ 0,5°/h ((1σ)	10 segundos de suavização, resultado do ensaio em 1H
	Biasrepetitividade a temperatura normal	≤ 0,3°/h ((1σ)	Estatísticas de 6 dados de ensaio
	Biasrepetibilidade a temperatura máxima	≤ 0,5°/h ((1σ)	Tomar 2 Biasdata a temperatura total, alta temperatura, baixa temperatura e temperatura normal, respectivamente
	Não-linearidade do fator de escala	≤ 200 ppm	Temperatura total e temperatura constante
	Repetitividade do fator de escala	≤ 200 ppm ((1σ)	Temperatura total e temperatura constante
	Horário de início do giroscópio	≤ 5 s
	Largura de banda giroscópica	300 Hz	Garantia do projecto, ensaios por lotes
	Erro residual de instalação do giroscópio de três eixos	≤ 30"

Indicadores técnicos do acelerômetro

Projeto		Indicadores	Observação
Aceleração	Faixa de medição	-50 g ~ +50 g	Garantia de conceção e selecção
	Não-linearidade do fator de escala	≤ 200 ppm	Garantia de conceção e selecção
	Biastabilidade à temperatura máxima	≤ 100 ug ((1 σ)	10 segundos de suavização, resultado do ensaio em 1H
	Biasrepetibilidade a temperatura máxima	≤ 100 ug ((1 σ)	Tomar 2 Biasdata a temperatura total, alta temperatura, baixa temperatura e temperatura normal, respectivamente
	Repetitividade do fator de escala	≤ 100 ppm ((1σ)	Garantia de conceção e selecção
	Caminhada aleatória	≤ 0,02 m/s/h1/2
	Adicione a hora de início	≤ 5 s
	Erro residual de instalação da adição triaxial	≤ 30"

Precisão de alinhamento

Precisão de navegação integrada (efectiva por satélite)

Projeto		Indicadores	Observação
Precisão de alinhamento	Norte procurando tempo	≤ 5min	Geralmente, o padrão é de 3 ou 5 minutos.
	Repetitividade do alinhamento do ângulo de tração	≤ 1°/cosL	1σ
	Repetitividade do alinhamento de altura	≤ 0,05°	1σ
	Repetitividade do alinhamento do ângulo de rolagem	≤ 0,05°	1σ
	Modo de busca do norte	Opcional	Pode realizar o alinhamento da base balançante, o alinhamento auxiliar do GPS durante a viagem, o alinhamento auxiliar do odômetro durante a viagem e o alinhamento de transferência de navegação inercial principal.

Precisão de navegação inercial (satélite inválido)

Projeto		Indicadores	Observação
Precisão de navegação inercial	Precisão da manutenção do ângulo do curso	≤ 2°/h
	Precisão de retenção do ângulo de inclinação	≤ 0,2°/h
	Precisão da manutenção do ângulo de rolagem	≤ 0,2°/h
	Precisão de posicionamento inercial pura	≤ 20 m ((100s)	CEP, sem assistência de informação externa
	Precisão de posicionamento do odómetro de navegação integrada	≤ 0,2% (kilometragem superior a 3 km)
	Precisão de posicionamento do odómetro de navegação integrada	≤ 1m ((50s)

Tamanho

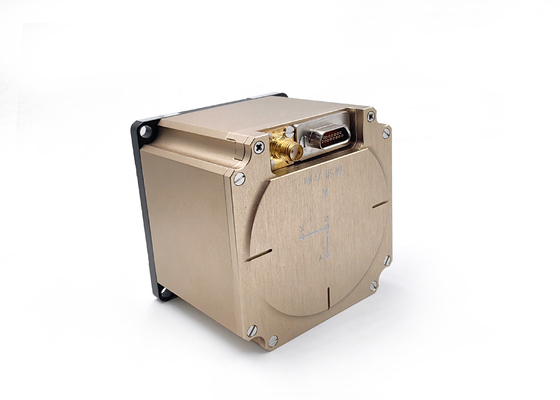

Sistema de navegação por inércia GNSS de ponta para posicionamento e navegação marítima 1

Principais domínios de aplicação

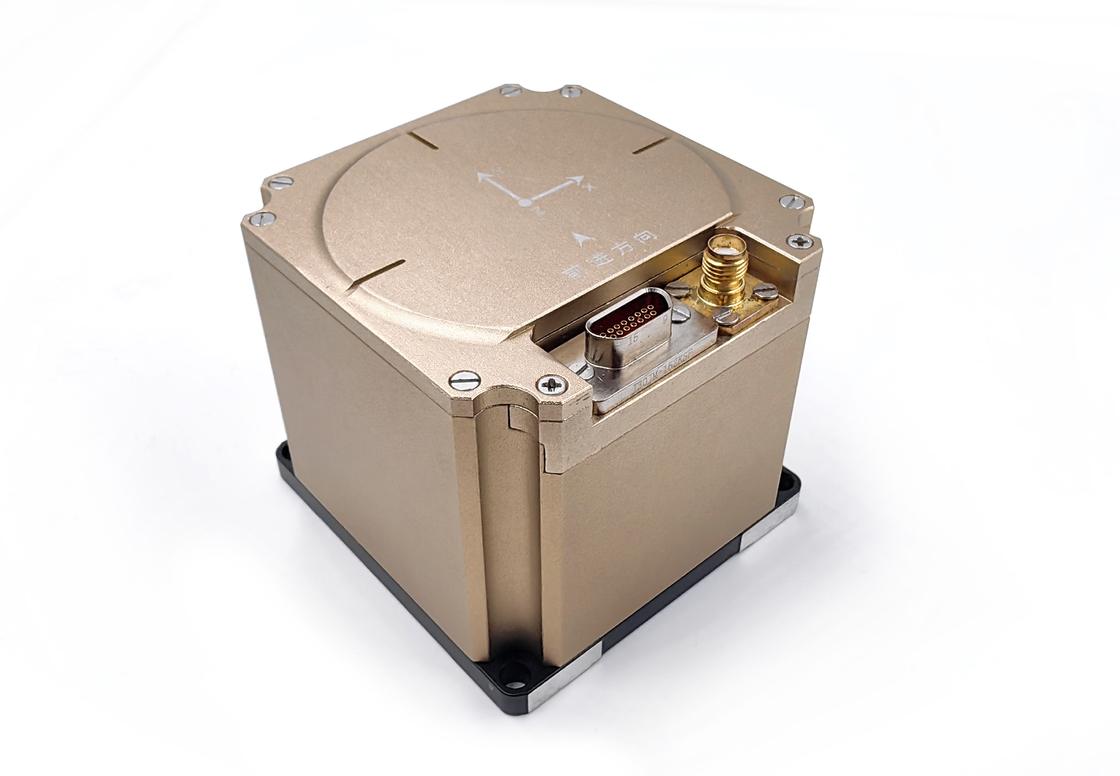

Sistema de navegação por inércia GNSS de ponta para posicionamento e navegação marítima 2

Sistema de navegação por inércia GNSS de ponta para posicionamento e navegação marítima 3

Sistema de navegação por inércia GNSS de ponta para posicionamento e navegação marítima 4
