Sistema de navegação inercial de precisão ±500°/s Faixa com sensores giroscópicos de fibra óptica RS422 Saída

Name: Sistema de navegação inercial de precisão ±500°/s Faixa com sensores giroscópicos de fibra óptica RS422 Saída
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS200A
Price: 5,000.00 USD
Availability: InStock

Nome da marca:	Firepower
Número do modelo:	INS200A
MOQ:	1
preço:	Negociável
Condições de pagamento:	L/C, T/T
Capacidade de abastecimento:	500/MONTH

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Escala do giroscópio:

±500°/s

Estabilidade do viés do giroscópio:

≤ 0,04°/h

Escala do acelerômetro:

±20g

Estabilidade de polarização do acelerômetro:

≤ 50 ug

Interface:

CAN/RS422/Rede

Fornecimento de energia:

18 a 36 V

Peso:

≤6KG

Tamanho:

178*178*134,5 mm

Largura de banda:

> 300 Hz

Precisão da posição:

≤1.5m

Detalhes da embalagem:

esponja/caixa

Habilidade da fonte:

500/MONTH

Destacar:

rs422 sistema de navegação inercial

Sistema de navegação inercial de precisão

Sistema de navegação por inércia por giroscópio de fibra óptica

Descrição do produto

Sistema de navegação inercial de precisão ±500°/s Faixa com sensores giroscópicos de fibra óptica RS422 Saída

Descrição do produto

O sistema de navegação integrado INS200A possui um giroscópio MEMS de alto desempenho e um acelerômetro integrados, que podem receber dados GNSS externos,Realizar fusão multi-sensor e algoritmo de navegação integrado, e possuem capacidade de navegação inercial a curto prazo quando o GNSS estiver inválido.

O produto tem uma elevada fiabilidade e uma forte adaptabilidade ao ambiente.
software, os produtos podem ser amplamente utilizados nos domínios dos veículos aéreos não tripulados táticos e industriais, veículos não tripulados, navios não tripulados, bombas guiadas de aviação, munições inteligentes, foguetes,comunicação móvel, mapeamento, busca e plataforma estável.

Parâmetros técnicos

Ponto		Indicadores
Giroscópio canal	Faixa de medição	-500°/s +500°/s
	Resolução	≤ 0,01°/h
	Bias residuais	-0,02°/h +0,02°/h
	Caminhada aleatória	≤ 0,007°/√h
	Estabilidade do bias à temperatura ambiente	≤ 0,04°/h ((1σ, 10s)
	Estabilidade do viés no máximo temperatura	≤ 0,06°/h ((1σ, 10s)
	Temperatura normal Repetitividade do viés	≤ 0,04°/h ((1σ)
	Repetitividade do viés em pleno temperatura	≤ 0,06°/h ((1σ)
	Não-linearidade do fator de escala	≤ 30 ppm
	Repetitividade do fator de escala	≤ 30 ppm ((1σ)
	Horário de início do giroscópio	≤ 5 s
	Largura de banda giroscópica	> 300 Hz
	Erro de instalação Resíduo de três eixos giroscópio	≤ 10"
Aceleração canal	Faixa de medição	-20 g +20 g
	Estabilidade do viés em temperatura total	≤ 50 ug ((1 σ)
	Repetitividade do viés a temperatura máxima	≤ 80 ug ((1 σ)
	Adicione a hora de início	≤ 5 s
	Erro residual de instalação da adição triaxial	≤ 10"

Precisão de alinhamento
Alinhamento precisão	Norte procurando tempo	≤ 5min
	Repetitividade do alinhamento do ângulo de tração	≤ 0,08°/cosL
	Repetitividade do alinhamento de altura	≤ 0,005°
	Repetitividade do alinhamento do ângulo de rolagem	≤ 0,005°
	Modo de busca do norte	Opcional

Precisão de navegação integrada (efectiva por satélite)
Precisão de navegação integrada	Precisão, claro. medição do ângulo	≤ 0,06°
	Precisão do passo medição do ângulo	≤ 0,03°

	Precisão da medição do ângulo de rolagem	≤ 0,03°


	Precisão da velocidade	≤ 0,03 m/s
	Precisão da posição	≤ 1,5 m
	Precisão da posição	≤ 2 cm+1 ppm

Precisão de navegação inercial (satélite inválido)
Precisão de navegação integrada	Precisão da manutenção do ângulo do curso	≤ 0,06°/h
	Precisão de retenção do ângulo de inclinação	≤ 0,03°/h
	Precisão da manutenção do ângulo de rolagem	≤ 0,03°/h
	Precisão de posicionamento horizontal inercial pura	≤1,0 milha náutica H ((5h)
	Precisão de posicionamento do odómetro de navegação integrada	≤ 0,2% (kilometragem superior a 3 km)

Foto detalhada

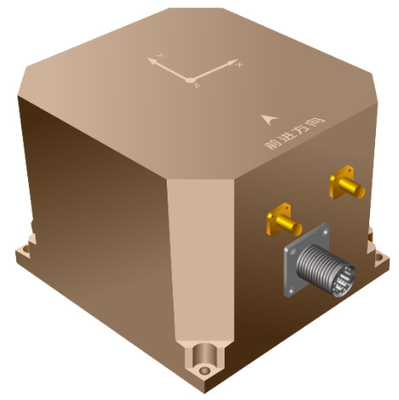

Sistema de navegação inercial de precisão ±500°/s Faixa com sensores giroscópicos de fibra óptica RS422 Saída 0

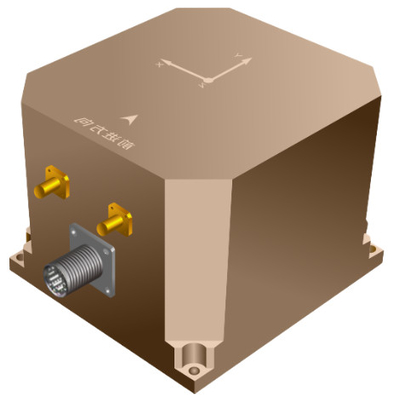

Sistema de navegação inercial de precisão ±500°/s Faixa com sensores giroscópicos de fibra óptica RS422 Saída 1

Foto da fábrica

Pagamento e Envio

Sistema de navegação inercial de precisão ±500°/s Faixa com sensores giroscópicos de fibra óptica RS422 Saída 3

Sistema de navegação inercial de precisão ±500°/s Faixa com sensores giroscópicos de fibra óptica RS422 Saída 4

Sistema de navegação inercial de precisão ±500°/s Faixa com sensores giroscópicos de fibra óptica RS422 Saída 5
