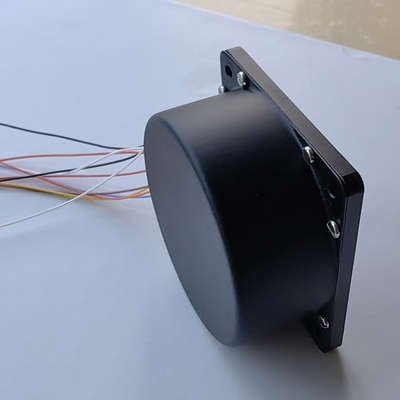

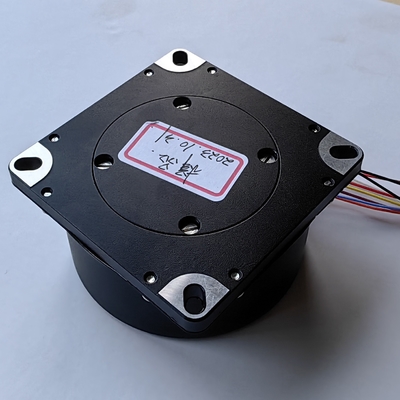

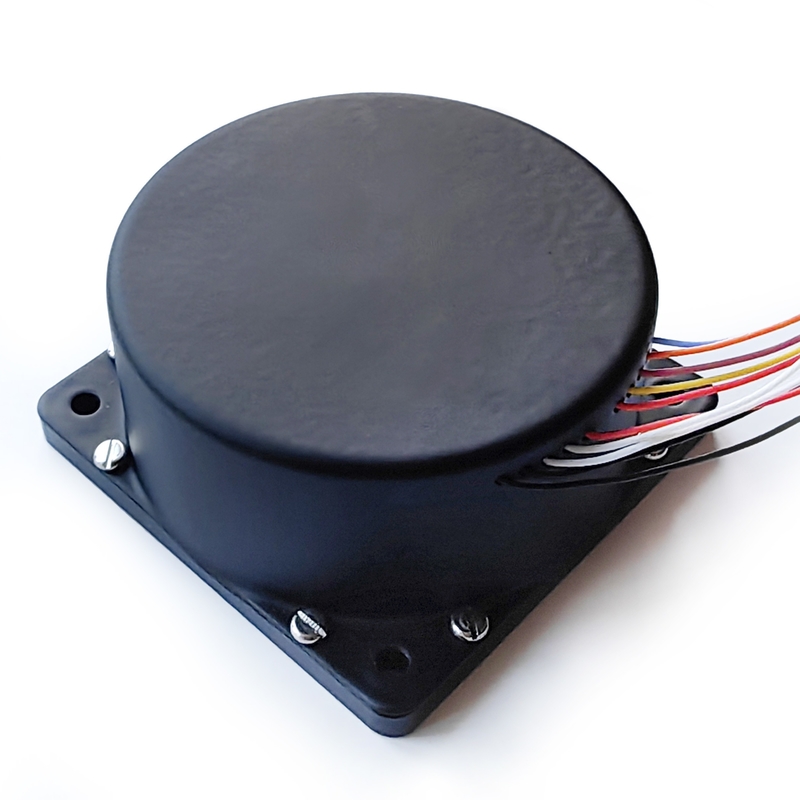

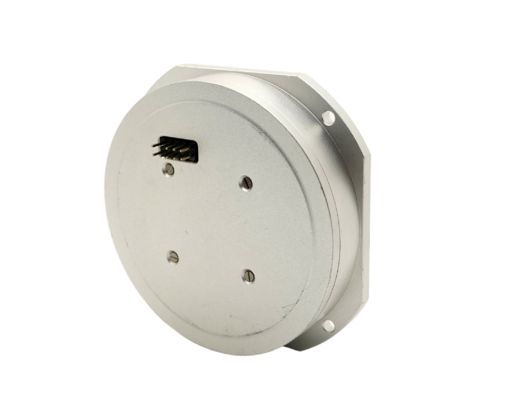

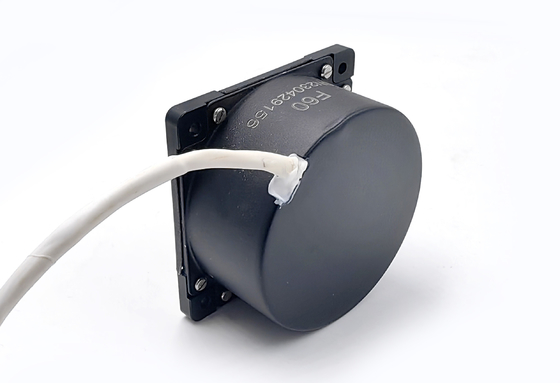

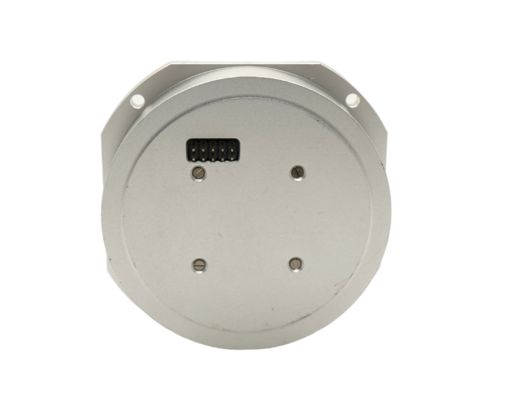

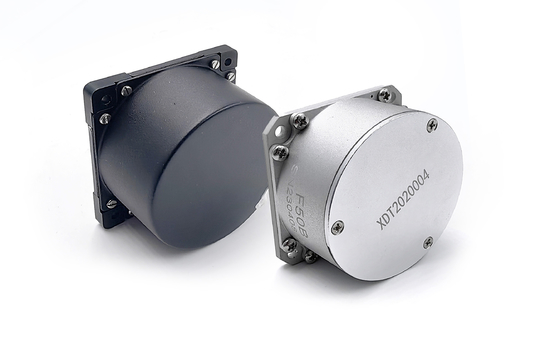

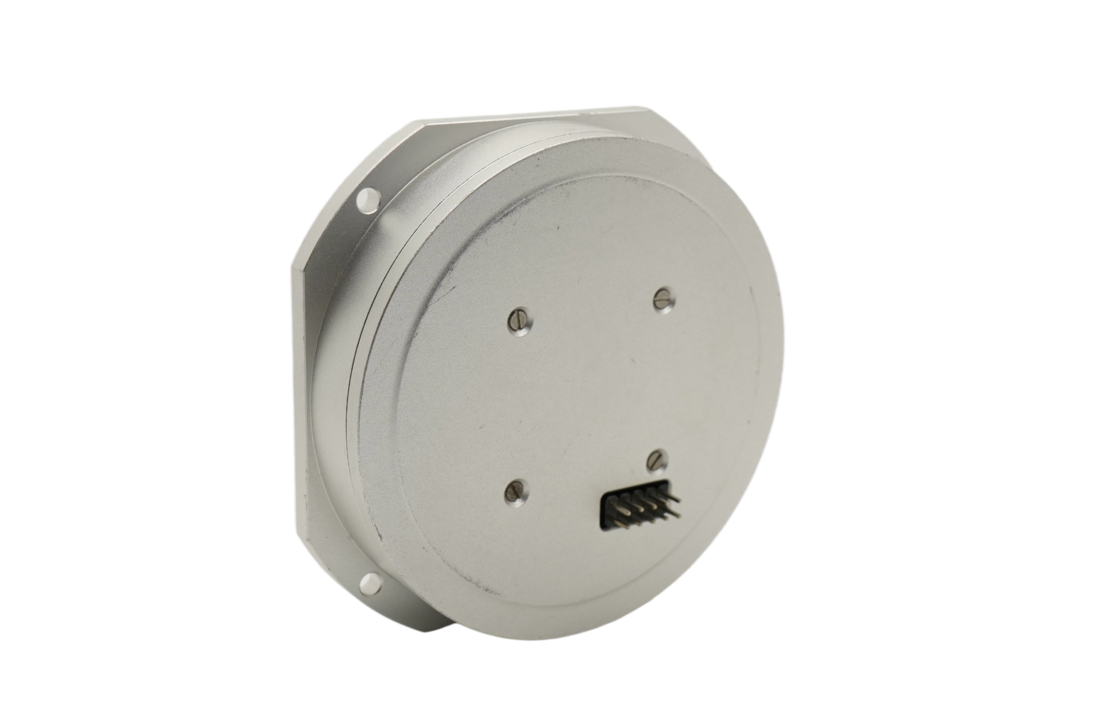

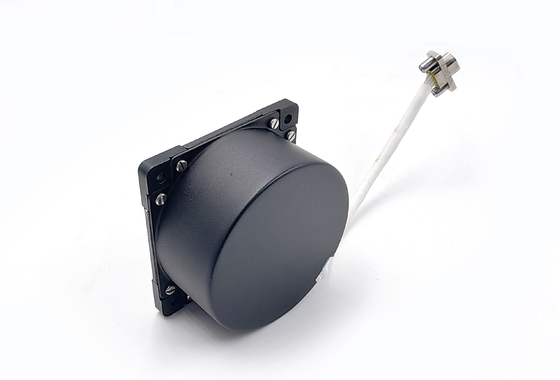

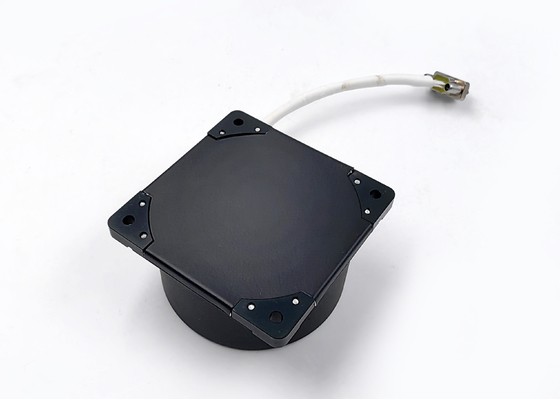

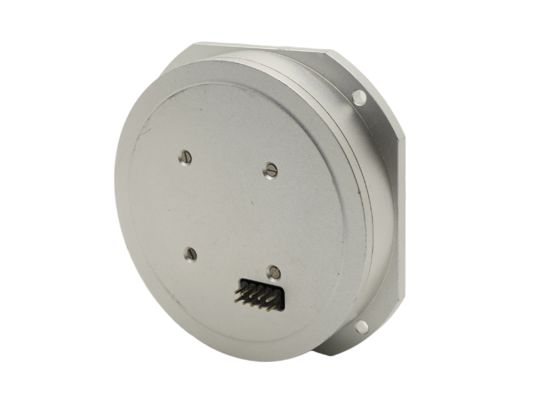

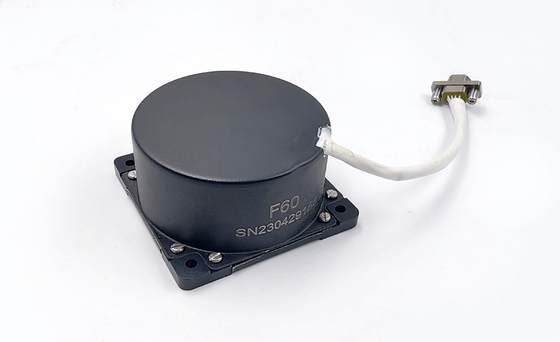

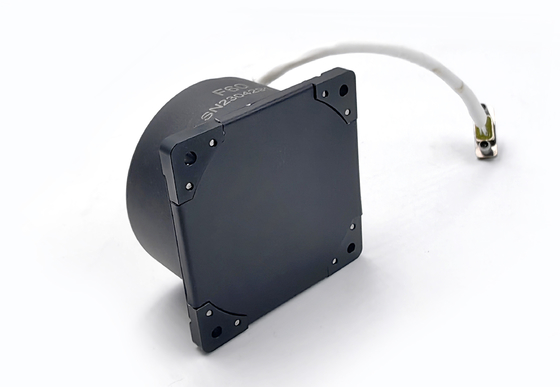

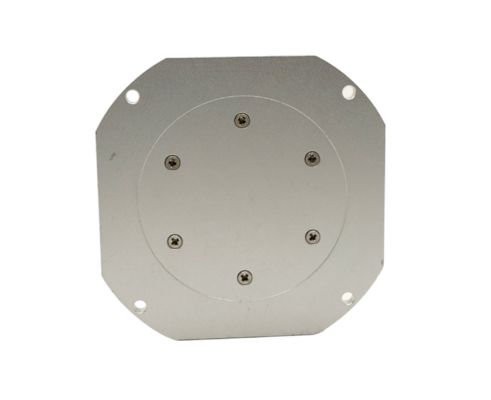

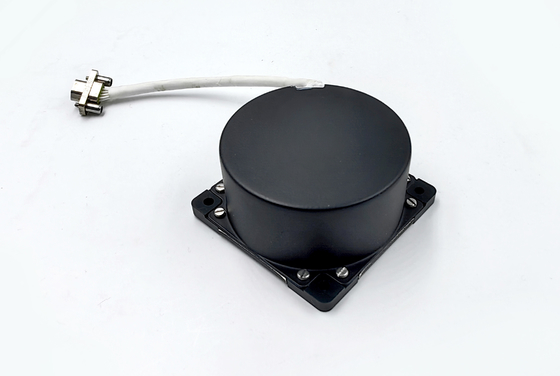

Giroscópio de fibra óptica de modo digital de ciclo fechado com baixa saturação de viés zero

Nome da marca:	Firepower
Número do modelo:	F70A
MOQ:	1 PCS
preço:	US$3,150.00~3,250.00
Condições de pagamento:	T/T
Capacidade de abastecimento:	500 pcs por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Shenzhzen, China

Certificação:

Faixa de medição:

± 400~± 800°/s

estabilidade de viés zero:

≤ 0,05°/h, 10 s

Repetibilidade de viés zero:

≤0.05°/h

Coeficiente de caminhada aleatória:

≤ 0,005°/√h

Não linearidade do fator de escala:

≤50ppm

Repetitividade do fator de escala:

≤50ppm

Asimetria do fator de escala:

≤50ppm

Hora de início:

≤ 1s

Largura de banda:

500Hz

Fornecimento de energia:

± 5 ± 0,15 V

Potência:

≤6W

Temperatura de funcionamento:

-40°C a +70°C

Temperatura de armazenamento:

-55~+85°C

Vibração:

20~2000 Hz, 0,06 g2/Hz

Impacto:

30 g, 11 ms

Taxa de Baud:

921600 (customizável) bps

Modo de saída:

RS-422

Conector:

J30J-15TJL/(Customizável)

Dimensões globais:

70 mm*70 mm*30 mm

Instalação:

62 mm*62 mm

Detalhes da embalagem:

esponja e caixa

Habilidade da fonte:

500 pcs por mês

Destacar:

Giroscópio de fibra óptica de baixa distorção zero

Giroscópio de fibra óptica de circuito fechado

Descrição do produto

Informações básicas.

Modelo N.O.

F70

Medir quantidades de poços

Solteiro

Grau de precisão

00,05 graus/h

Classificação IP

IP67

Certificação

Personalizado

Faixa de medição

800 graus/S

Estabilidade do Bias

00,05 graus/h

Coeficiente de caminhada aleatória

00,005 graus/h

Fornecimento de energia

Taxa de Baud

115200~921600Hz

Pacote de transporte

Esponja e Caixa

Especificações

70 mm × 70 mm × 32 mm

Código do SH

9031809090

Capacidade de produção

500/Mês

Descrição do produto

Alta largura de banda Fibra óptica Giroscópio de alta precisão Curto tempo de ativação

O giroscópio de fibra óptica é um tipo de sensor de fibra sensível à taxa angular.a onda luminosa emitida pela fonte luminosa é dividida em dois pelo divisor de feixe, e os dois feixes de luz estarão ao longo das direções para a frente e para trás, respectivamente.

Estrutura e características do produto
A estrutura do giroscópio adota um esquema típico de estrutura de anel de fibra óptica, e a partir do projeto integrado de miniaturização, a estabilidade estrutural (resistência a choques e vibrações),anti-resonância, simetria estrutural, facilidade de instalação e conceção térmica (características de temperatura) e outros aspectos foram considerados, e a estrutura existente do giroscópio foi otimizada e concebida.

Parâmetros principais do giroscópio
Fator de escala de não-linearidade: ≤ 50 ppm (1σ)
Asimetria do factor de escala: ≤ 50 ppm (1σ)
Repetitividade do fator de escala: ≤ 50 ppm (1σ)
Faixa dinâmica:±300°/s
Estabilidade de desvio zero: ≤0.05°/h (1σ)
Repetitividade de desvio zero: ≤0.05°/h (1σ)
Coeficiente de caminhada aleatória: ≤ 0.005°/√h
Largura de banda: ≥ 200 Hz
Peso: ≤ 250 g

Interface

Número de nó	Definição	Observação
1	+5V	Energia de entrada de +5V
2	+5V	Energia de entrada de +5V
3	-5V	-5V de entrada de energia
4	-5V	-5V de entrada de energia
5	± 5VGND	Terreno de potência (Nota: não deve ser ligado ao giroscópio)
6	± 5VGND	Terreno de potência (Nota: não deve ser ligado ao giroscópio)
7	T+	sinal de saída giroscópio+
18	- O quê?	O sinal de saída do giroscópio...
o restante	Desativar
