Sensor de taxa angular integrado de três eixos de alto desempenho Giroscópio de fibra óptica com amplo alcance

Nome da marca:	FIREPOWER
Número do modelo:	3OG-40M
MOQ:	1
preço:	Negociável
Condições de pagamento:	L/C, T/T
Capacidade de abastecimento:	500/MONTH

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Faixa de medição:

± 500/± 800°/s

Estabilidade com desvio zero:

≤0,3°/h

Repetibilidade de polarização zero:

≤0,3°/h

Não linearidade do fator de escala:

≤50ppm

Largura de banda:

≥ 200 Hz

Sensibilidade zero ao viés:

≤ 0,07°/h/g

Detalhes da embalagem:

sponge+box

Habilidade da fonte:

500/MONTH

Destacar:

Giroscópio de fibra óptica de alto desempenho

Giroscópio da fibra ótica da vasta gama

Sensor de taxa angular integrado de três eixos

Descrição do produto

3OG-40Mé um sensor de taxa angular inercial baseado no efeito óptico de Sagnac, que é utilizado para medir a velocidade angular do portador ao longo do eixo sensível do produto.Uma unidade de detecção de velocidade angular do produto é um anel de fibra óptica, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring, e, enquanto isso, um sinal de tensão convertido de um sinal de diferença de caminho óptico é submetido a feedback e controle de circuito fechado, de modo que a modulação e a demodulação do sinal são realizadas,e o objetivo de detecção de sinal de velocidade angular de alta precisão é alcançado

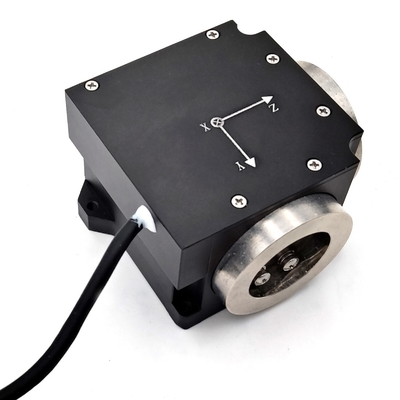

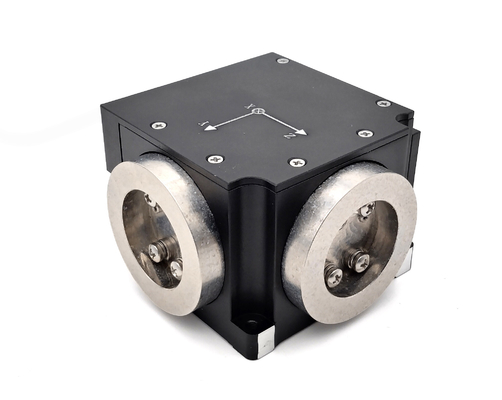

Detalhes Imagens

Parâmetro técnico

Série Número	Ponto de ensaio	Unidade	3OG-40	3OG-40M	3OG-56
1	Dimensões globais	mm	71.5×71.5×45
2	Horário de início	S	3	3	3
3	Posição zero	(°) /h	≤ 1	≤ 1	≤ 1
4	Estabilidade de desvio zero em temperatura ambiente (temperatura constante)	(°) /h	≤ 0,08 (< 10 s)	≤ 0,3 (< 10 s)	≤ 1 (< 10 s)
6	Repetitividade sem preconceito	(°) /h	≤ 0.08	≤ 0.3	≤ 1
7	Sensibilidade zero ao viés	(°) /h/g	≤ 0.05	≤ 0.07	≤ 0.1
8	Caminhada aleatória coeficiente	()/h1/2	≤ 0.01	≤ 0.01	≤ 0.05
9	Não-linearidade do fator de escala	ppm	≤ 20	≤ 50	≤ 100
10	Asimetria do fator de escala	ppm	≤ 10	≤ 30	≤ 50
11	Repetitividade do fator de escala	ppm	≤ 20	≤ 50	≤ 100
12	Limite	(°) /h	≤ 0.05	≤ 0.05	≤ 0.08
13	Resolução	(°) /h	≤ 0.05	≤ 0.05	≤ 0.05
14	Largura de banda	Hz	≥ 200	≥ 200	≥ 200
15	Temperatura de funcionamento	°C	-45+70	-45+70	-45+70
16	Temperatura de armazenamento	°C	- 55 ¢ + 80	- 55 ¢ + 80	- 55 ¢ + 80
17	Faixa dinâmica	(°) /s	± 500/± 800	± 500/± 800	± 500/± 1000
18	Tensão de alimentação	V	+5	+5	+5
19	Potência em estado estacionário Consumo	W	≤ 4	≤ 4	≤ 4
20	Temperatura total constante consumo de energia do estado	W	≤ 8	≤ 8	≤ 8
21	Inicie o instantâneo corrente	A	< 2	< 2	< 2
