Tactical Grade Three Axis High Precision Fiber Optic Gyroscope Sensor de Navegação Inercial

Nome da marca:	FIREPOWER
Número do modelo:	3OG-40M
MOQ:	1
preço:	Negociável
Condições de pagamento:	L/C, T/T
Capacidade de abastecimento:	500/MONTH

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

porcelana

Faixa de medição:

± 500/± 800°/s

Estabilidade com desvio zero:

≤0,3°/h

Repetibilidade de polarização zero:

≤0,3°/h

Não linearidade do fator de escala:

≤50ppm

Largura de banda:

≥ 200 Hz

Sensibilidade zero ao viés:

≤ 0,07°/h/g

Detalhes da embalagem:

sponge+box

Habilidade da fonte:

500/MONTH

Destacar:

Sensor de navegação inercial Giroscópio de fibra óptica

Giroscópio de três eixos de fibra óptica

Giroscópio da fibra ótica da elevada precisão

Descrição do produto

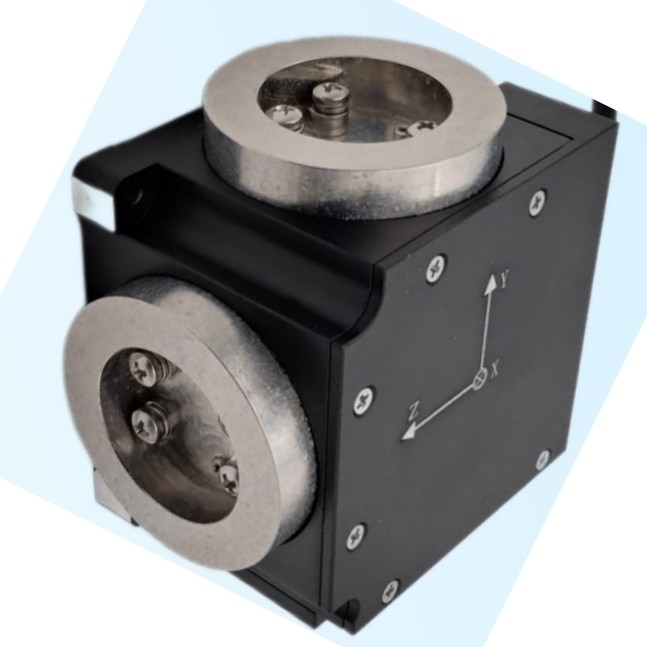

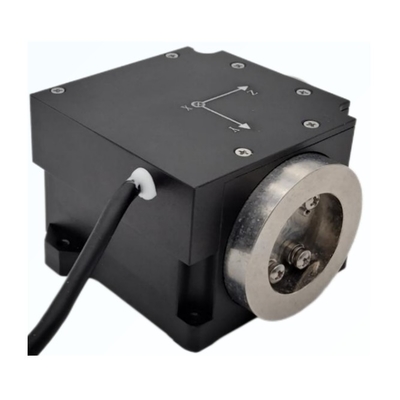

Tactical Grade Three Axis High Precision Fiber Optic Gyroscope Sensor de Navegação Inercial

Descrição do produto

O 3OG-40M é um sensor de taxa angular inercial de alta precisão baseado no efeito óptico de Sagnac, projetado para medir a velocidade angular de uma plataforma em movimento ao longo de seu eixo sensível.No núcleo deste dispositivo está um anel de fibra óptica avançado, que serve como a unidade de detecção de velocidade angular.
Emprega um circuito de detecção digital de circuito fechado para extrair a diferença de caminho óptico criada pela interferência entre as ondas de luz que se propagam no sentido horário e no sentido anti-horário.Esta diferença de caminho ópticoUm sofisticado sistema de controlo de retroalimentação converte este sinal numa saída de tensão.Permitindo modulação e demodulação em tempo real.
Através deste avançado mecanismo de controle de circuito fechado, o 3OG-40M consegue detecção de velocidade angular de alta precisão com estabilidade e confiabilidade excepcionais.Isso o torna ideal para aplicações que exigem medições inerciais precisas, como sistemas de navegação, estabilização e controle de movimento em campos aeroespaciais, de defesa e industriais.

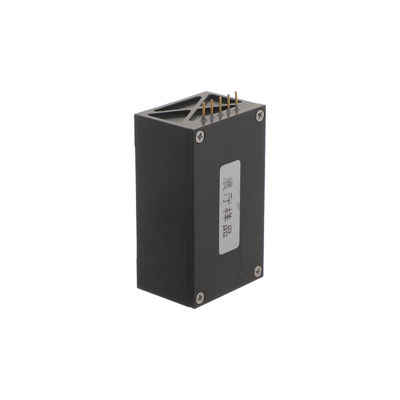

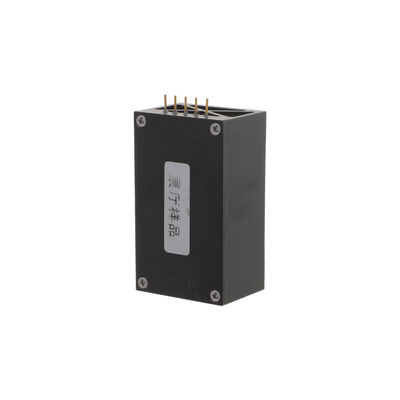

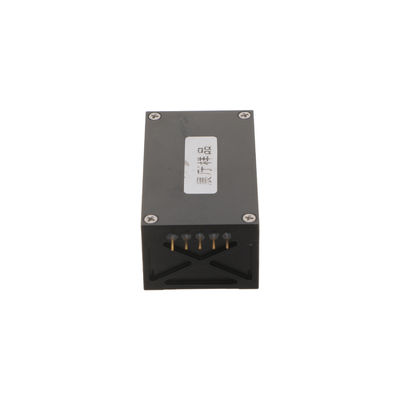

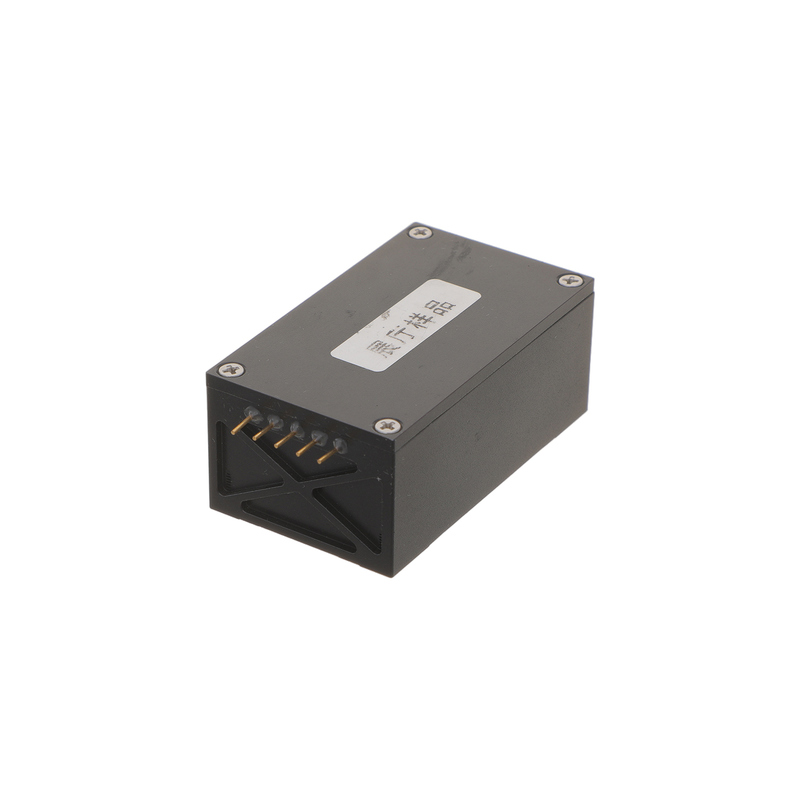

Detalhes Imagens

Parâmetro técnico

Série Número	Ponto de ensaio	Unidade	3OG-40	3OG-40M	3OG-56
1	Dimensões globais	mm	71.5×71.5×45
2	Horário de início	S	3	3	3
3	Posição zero	(°) /h	≤ 1	≤ 1	≤ 1
4	Estabilidade de desvio zero em temperatura ambiente (temperatura constante)	(°) /h	≤ 0,08 (< 10 s)	≤ 0,3 (< 10 s)	≤ 1 (< 10 s)
6	Repetitividade sem preconceito	(°) /h	≤ 0.08	≤ 0.3	≤ 1
7	Sensibilidade zero ao viés	(°) /h/g	≤ 0.05	≤ 0.07	≤ 0.1
8	Caminhada aleatória coeficiente	()/h1/2	≤ 0.01	≤ 0.01	≤ 0.05
9	Não-linearidade do fator de escala	ppm	≤ 20	≤ 50	≤ 100
10	Asimetria do fator de escala	ppm	≤ 10	≤ 30	≤ 50
11	Repetitividade do fator de escala	ppm	≤ 20	≤ 50	≤ 100
12	Limite	(°) /h	≤ 0.05	≤ 0.05	≤ 0.08
13	Resolução	(°) /h	≤ 0.05	≤ 0.05	≤ 0.05
14	Largura de banda	Hz	≥ 200	≥ 200	≥ 200
15	Temperatura de funcionamento	°C	-45+70	-45+70	-45+70
16	Temperatura de armazenamento	°C	- 55 ¢ + 80	- 55 ¢ + 80	- 55 ¢ + 80
17	Faixa dinâmica	(°) /s	± 500/± 800	± 500/± 800	± 500/± 1000
18	Tensão de alimentação	V	+5	+5	+5
19	Potência em estado estacionário Consumo	W	≤ 4	≤ 4	≤ 4
20	Temperatura total constante consumo de energia do estado	W	≤ 8	≤ 8	≤ 8
21	Inicie o instantâneo corrente	A	< 2	< 2	< 2
