Sensor de velocidade angular de desempenho estável com 3 eixos para uso de alta precisão

Nome da marca:	Firepower
Número do modelo:	3OG-98
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T
Capacidade de abastecimento:	500/month

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

China

Certificação:

Measuring range:

-500~+500°/s

Zero bias stability:

≤0.005°/h (10s smoothing)

Random walk coefficient:

≤0.0005°/√h

Supply voltage:

+5V

Power consumption:

＜4W

Zero bias repeatability:

≤0.0015°/h

Scale factor nonlinearity:

≤10ppm

Scale factor repeatability:

≤10ppm

Dimensions:

60±0.1×60±0.1×28.0 ±0.1(L×W×H; mm)

Weight:

≤1500g

Packaging Details:

sponge and carton

Supply Ability:

500/month

Destacar:

Sensor de velocidade angular de 3 eixos

Sensor de velocidade angular de alta precisão

Sensor de velocidade angular de desempenho estável

Descrição do produto

1. Visão geral do produto

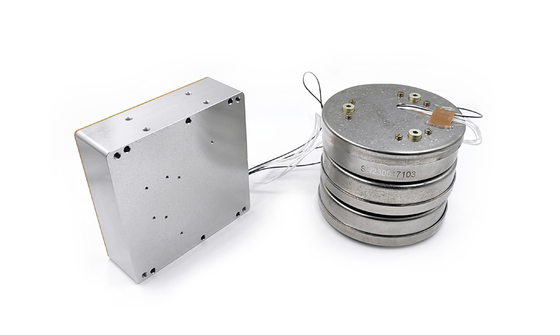

O giroscópio de fibra óptica integrado de 3 eixos (FOG, Fiber Optic Gyroscope) é um sensor de velocidade angular de alta precisão baseado no princípio da interferência óptica.Ele detecta a velocidade angular medindo o efeito Sagnac gerado quando a luz se propaga ao longo do anel de fibra óptica e produz informações precisas de atitudeEm comparação com os giroscópios mecânicos tradicionais, o FOG tem as vantagens de ser sem atrito, de longa duração, de alta precisão e resistente a choques.tornando-se um componente central nos modernos sistemas de navegação inercial e medição de atitude.
O projeto integrado de três eixos significa que o giroscópio pode medir a velocidade angular nas direções X, Y e Z simultaneamente,simplificação da integração do sistema e melhoria da precisão da medição da posição, que é amplamente utilizado na indústria aeroespacial, navegação, robótica, medição de precisão e outros campos.

2. Dimensões

Sensor de velocidade angular de desempenho estável com 3 eixos para uso de alta precisão 0

Sensor de velocidade angular de desempenho estável com 3 eixos para uso de alta precisão 1

3. Parâmetros

Número de série	Ponto de ensaio	Unidade	Requisitos técnicos
1	Horário de arranque	Min	Índice de estabilidade do desvio de energia
2	Estabilidade de desvio zero à temperatura ambiente (temperatura constante)	(°) /h	≤ 0,005 (10 s de suavização) ≤ 0,002 (100s de suavização)
3	Estabilidade de desvio zero com variação de temperatura (temperatura variável de 1 °C/min, média de 100 s)	(°) /h	≤ 0.01
4	Repetitividade sem preconceito	(°) /h	≤ 0.0015
5	Coeficiente de caminhada aleatória	(o) /h1/2	≤ 0.0005
6	Não-linearidade do fator de escala	ppm	≤ 10
7	Asimetria do fator de escala	ppm	≤ 2
8	Repetitividade do fator de escala	ppm	≤ 10
9	Repetitividade do fator de escala (temperatura total)	ppm	≤ 50
10	Temperatura de funcionamento	°C	-40~+60
11	Temperatura de armazenamento	°C	-50~+70
12	Faixa dinâmica	(°) /s	± 500
13	Tensão de alimentação	V	+5V
14	Consumo de energia em estado estacionário	W	< 4 (temperatura normal) < 8 (temperatura total)

4Ambiente de produção

Sensor de velocidade angular de desempenho estável com 3 eixos para uso de alta precisão 2

Sensor de velocidade angular de desempenho estável com 3 eixos para uso de alta precisão 4

Sensor de velocidade angular de desempenho estável com 3 eixos para uso de alta precisão 6
