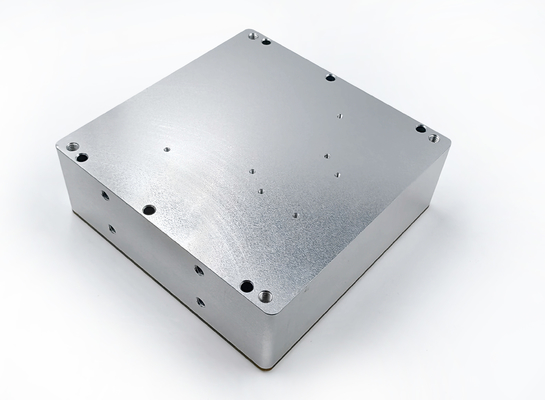

Sensor FOG integrado de três eixos anti-interferência com estrutura compacta

Nome da marca:	Firepower
Número do modelo:	3OG-100
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T
Capacidade de abastecimento:	500/month

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

China

Certificação:

Measuring range:

-500~+500°/s

Zero bias stability:

≤0.006°/h (10s smoothing)

Random walk coefficient:

≤0.0002°/√h

Bandwidth:

≥200Hz

Resolution:

≤0.002°/h

Zero bias repeatability:

≤0.002°/h

Scale factor asymmetry:

≤2ppm

Threshold:

≤0.002°/h

Working temperature:

-45~+70℃

Storage temperature:

-55~+80℃

Packaging Details:

sponge and carton

Supply Ability:

500/month

Destacar:

Sensor FOG integrado de três eixos

Sensor FOG anti-interferência

Sensor de FOG de estrutura compacta

Descrição do produto

1. Visão geral do produto
O giroscópio de fibra óptica integrado de 3 eixos (FOG, Fiber Optic Gyroscope) é um sensor de velocidade angular de alta precisão baseado no princípio da interferência óptica.Ele detecta a velocidade angular medindo o efeito Sagnac gerado quando a luz se propaga ao longo do anel de fibra óptica e produz informações precisas de atitudeEm comparação com os giroscópios mecânicos tradicionais, o FOG tem as vantagens de ser sem atrito, de longa duração, de alta precisão e resistente a choques.tornando-se um componente central nos modernos sistemas de navegação inercial e medição de atitude.

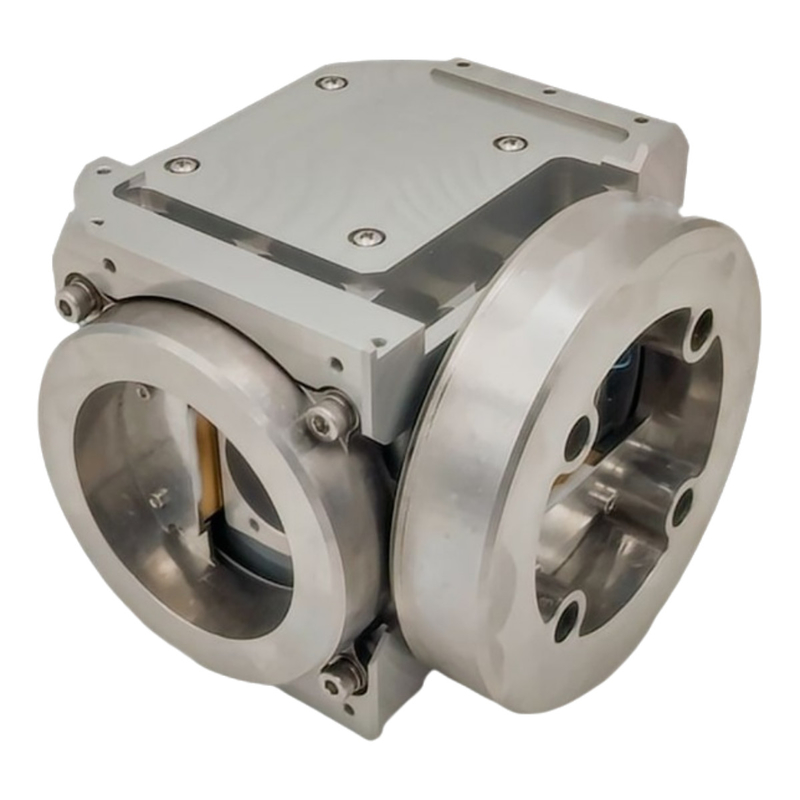

O projeto integrado de três eixos significa que o giroscópio pode medir a velocidade angular nas direções X, Y e Z simultaneamente,simplificação da integração do sistema e melhoria da precisão da medição da posição, que é amplamente utilizado na indústria aeroespacial, navegação, robótica, medição de precisão e outros campos.

2Estrutura Composição

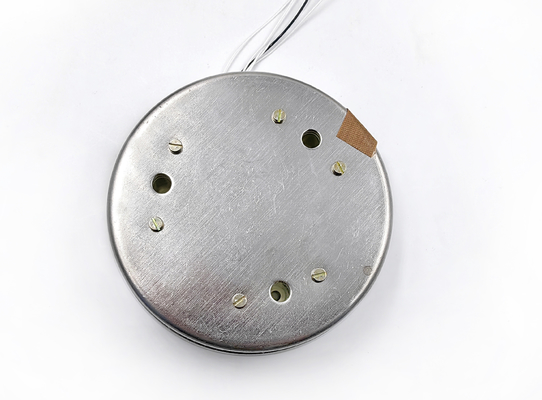

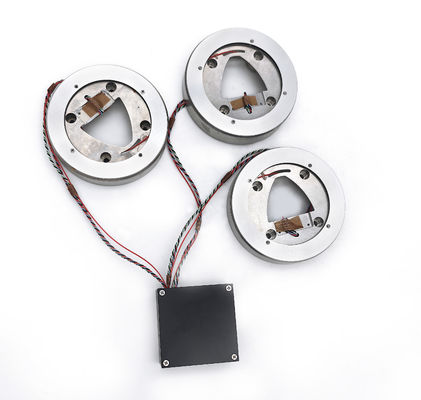

O sensor de núcleo giroscópio de fibra óptica é o componente principal do giroscópio de fibra óptica, responsável pela medição da velocidade angular com base no efeito Sagnac;o módulo de processamento e controlo do sinal modula, demodula, amplifica e digitaliza os sinais ópticos e produz dados de velocidade angular de alta precisão.

3. Parâmetros

Número de série	Ponto de ensaio	Unidade	Requisitos técnicos
1	Horário de arranque	s	3
2	Posição zero	(°) /h	≤ 0.3
3	Estabilidade de desvio zero à temperatura ambiente (temperatura constante)	(°) /h	≤ 0,006 (10s de suavização) ≤ 0,002 (100s de suavização)
4	Estabilidade de desvio zero com variação de temperatura (temperatura variável de 1 °C/min, 100 s suave)	(°) /h	≤ 0.008
5	Repetitividade sem preconceito	(°) /h	≤ 0.002
6	Sensibilidade zero ao viés	(°) /h/g	≤ 0.003
7	Coeficiente de caminhada aleatória	(o) /h1/2	≤ 0.0002
8	Não-linearidade do fator de escala	ppm	≤ 5
9	Asimetria do fator de escala	ppm	≤ 2
10	Repetitividade do fator de escala	ppm	≤ 5
11	Limite	(°) /h	≤ 0.002
12	Resolução	(°) /h	≤ 0.002
13	Largura de banda	Hz	≥ 200
14	Temperatura de funcionamento	°C	-45+70
15	Temperatura de armazenamento	°C	- 55 ¢ + 80
16	Faixa dinâmica	(°) /s	± 300
17	Tensão de alimentação	V	+5
18	Consumo de energia em estado estacionário a temperatura normal	W	≤ 4.5
19	Consumo de energia em estado estacionário a temperatura máxima	W	≤ 8
20	Inicie a corrente instantânea.	A	< 2

4Ambiente de produção

Sensor FOG integrado de três eixos anti-interferência com estrutura compacta 0

Sensor FOG integrado de três eixos anti-interferência com estrutura compacta 2

Sensor FOG integrado de três eixos anti-interferência com estrutura compacta 4
