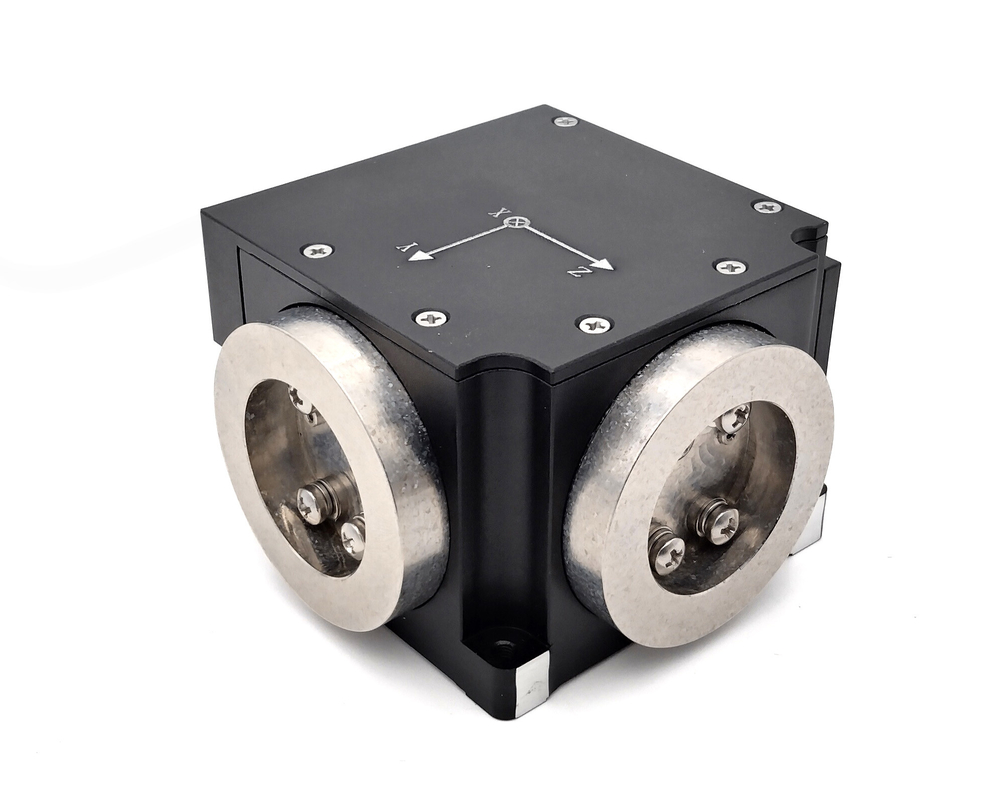

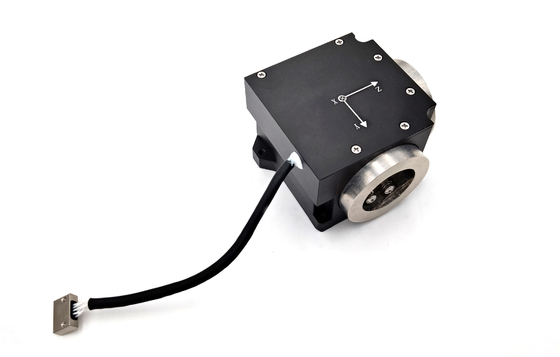

Giroscópio integrado de fibra óptica de três eixos digital de circuito fechado para navegação UGV

Nome da marca:	FIREPOWER
Número do modelo:	HG4930C
MOQ:	1
preço:	7000$
Condições de pagamento:	L/C, T/T, Western Union
Capacidade de abastecimento:	500/MONTH

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Faixa de medição:

±500°/s

Estabilidade com desvio zero:

00,3°/h

Repetibilidade de polarização zero:

00,3°/h

Não linearidade do fator de escala:

≤50ppm

Largura de banda:

≥ 200 Hz

Sensibilidade zero ao viés:

≤ 0,07°/h/g

Detalhes da embalagem:

sponge+box

Habilidade da fonte:

500/MONTH

Destacar:

UGV Navegação Fibra Óptica Giroscópio

Giroscópio de fibra óptica de três eixos

Giroscópio de fibra óptica de circuito fechado

Descrição do produto

Descrição do produto

TG-40Mé um sensor de taxa angular inercial baseado no efeito óptico de Sagnac, que é utilizado para medir a velocidade angular do portador ao longo do eixo sensível do produto.Uma unidade de detecção de velocidade angular do produto é um anel de fibra óptica, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring, e, enquanto isso, um sinal de tensão convertido de um sinal de diferença de caminho óptico é submetido a feedback e controle de circuito fechado, de modo que a modulação e a demodulação do sinal são realizadas,e o objetivo de detecção de sinal de velocidade angular de alta precisão é alcançado.É composto por uma unidade óptica de detecção de velocidade angular e uma unidade de detecção de sinal, fornecendo informações de aumento angular giroscópica e informações de temperatura interna.são adequados principalmente para aplicações como sistemas de navegação inercial de média e alta precisão, sistemas de posicionamento e orientação, sistemas de estabilização por servo, etc.

Composição

a) A parte da caixa de circuito é constituída por uma fonte luminosa de fibra dopada com erbio, um circuito de detecção e controlo de sinais, um acoplador de fibra e um detector fotoeléctrico;

b) A parte da cabeça do medidor de detecção é constituída por uma bobina de fibra óptica e por um guia de ondas em Y;

Aparência e dimensão da instalação

(a)Dimensões globais

Dimensão global (mm):71.5 mm ± 0,1 mm * 71,5 mm ± 0,1 mm * 45,0 mm ± 0,1 mm (L * P * H, incluindo a cabeça do contador);

(b)Dimensões da instalação

Dimensão da instalação (mm):58.5 mm ± 0,1 mm * 53,0 mm ± 0,1 mm * 52,5 mm ± 0,1 mm * 44,5 mm ± 0,1 mm; posição do orifício 4 * Φ3.5

Peso

Peso total do produto 370 g ± 10 g.

Parâmetros técnicos

Número de série	Ponto de ensaio	Unidade	Requisitos técnicos
1	Começa.- Para cima. tempo	s	3
2	Estabilidade com desvio zero (10 s de suavização)	(°) /h	≤ 0.3
3	Repetitividade sem preconceito	(°) /h	≤ 0.3
4	Coeficiente de caminhada aleatória	(o) /h1/2	≤ 0.01
5	Fator de escala não-linearidade	ppm	≤ 50
6	Repetitividade do fator de escala	ppm	≤ 50
7	Temperatura de funcionamento	°C	-45 ~ +70
8	Temperatura de armazenamento	°C	-55~+80
9	Faixa dinâmica	(°) /s	± 500
10	Tensão de alimentação	V	+5V
11	Consumo de energia em estado estacionário (temperatura total)	W	≤ 8

Desenho de contorno
