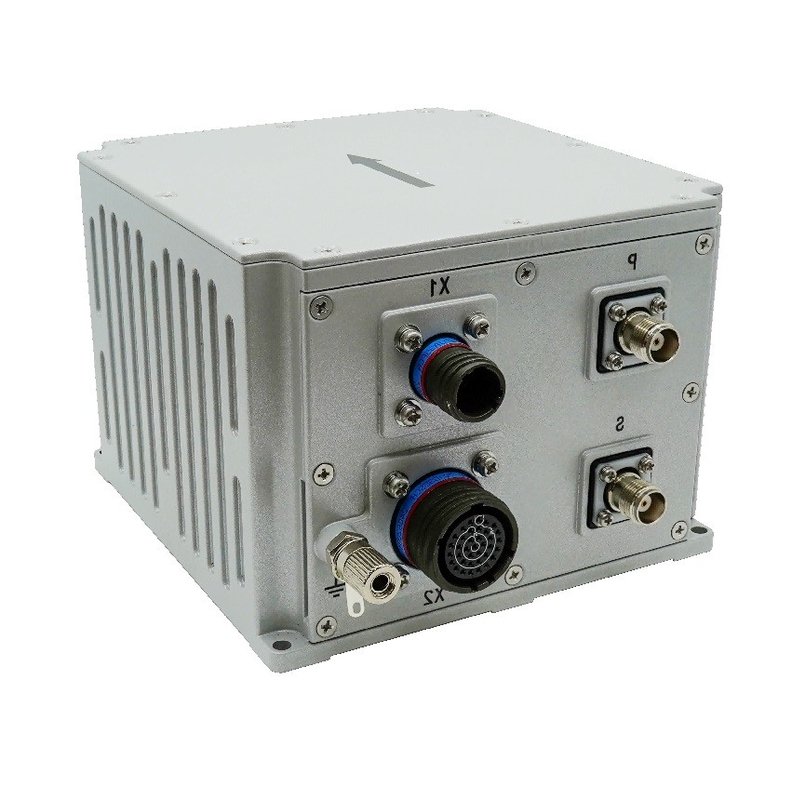

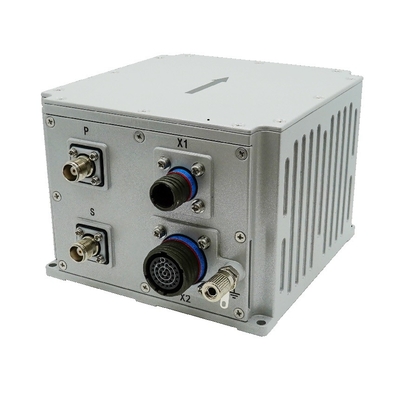

Sistema integrado de navegação inercial GNSS giroscópio de fibra óptica para veículos terrestres

Name: Sistema integrado de navegação inercial GNSS giroscópio de fibra óptica para veículos terrestres
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500D
Price: 7000 USD
Availability: InStock

Nome da marca:	FIREPOWER
Número do modelo:	INS500D
MOQ:	1
preço:	7000$
Condições de pagamento:	L/C, T/T, Western Union
Capacidade de abastecimento:	500/MONTH

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Precisão de direção:

0.1°

Precisão de atitude:

00,02° (RMS)

Precisão da velocidade horizontal:

0.1m/s

Escala do giroscópio:

±400°/s

Estabilidade de polarização zero do giroscópio:

≤0,3°/h

Faixa de aceleração:

± 16 g

Acc Zero Bias Estabilidade:

≤ 50 ug

Fonte de energia:

9 a 36 V

peso:

≤2kg

Interface de comunicação:

PPS, Evento, RS232, RS422, CAN

Detalhes da embalagem:

sponge+box

Habilidade da fonte:

500/MONTH

Destacar:

Sistema de navegação inercial de veículos terrestres

Sistema de navegação inercial integrado GNSS

Sistema de navegação por inércia por giroscópio de fibra óptica

Descrição do produto

Descrição do produto

O sistema de navegação integrado de fibra óptica INS500D baseia-se num giroscópio de fibra óptica de circuito fechado, acelerômetro e uma placa de recepção GNSS de ponta, com desempenho de alto custo,e é realizado através de fusão multi-sensor e algoritmo de cálculo de navegação, que satisfaz os requisitos de medição precisa de informações de posição, direção e posição nos campos de aplicação de sistemas móveis de medição de média e alta precisão e grandes UAV.

O sistema tem um modo de navegação integrado por inércia/satélite e um modo de inércia pura.

No modo de navegação integrada por inércia/satélite, as informações de posicionamento por satélite recebidas pelo receptor GNSS podem ser utilizadas para a navegação integrada, e o passo, a rotação, o curso, a posição,velocidade, o tempo e outras informações do portador podem ser emitidas; Após a perda do sinal, a posição, a velocidade e a posição calculadas pela inércia são emitidas,com um diâmetro superior a 50 mm,, a função de manutenção do curso está disponível em pouco tempo e a precisão de posicionamento no nível do medidor está disponível em pouco tempo.Informações de pós-processamento podem ser produzidas para o software de pós-processamento processar.

Após o arranque do modo de inércia pura (ou seja, a fusão GPS nunca foi realizada após a ligação e, se perder novamente o bloqueio após a fusão, pertence ao modo de navegação integrada),Tem uma função de medição de posição precisa, pode produzir o passo e a direção de rolagem, e o modo de inércia pura pode encontrar o norte estaticamente.

Parâmetros técnicos

Parâmetro		Indicadores técnicos
Precisão da posição	Ponto único (RMS)	1.2m
	RTC(RMS)	2 cm+1 ppm
	Perda de bloqueio Precisão (CEP)	10,8 nm/h 2 ‰ D, onde D é a distância percorrida (opcional, combinação DVL ou odômetro)
Rubrica (RMS)	Auto-norte buscando precisão	0.1 ° × sec (Lati), 10 min de alinhamento da base estacionária; onde Lati indica a latitude.
Rubrica (RMS)	Precisão de retenção de perda de bloqueio	0.1°/h
Atitude (RMS)	GNSS válido	00,02°
Atitude (RMS)	Precisão de retenção de perda de bloqueio	00,05°/h
Precisão da velocidade horizontal (RMS)	Ponto único L1/L2	0.1m/s
Precisão da velocidade horizontal (RMS)	GNSS não é válido	2 m/s/h
Frequência dos dados de navegação	200 Hz
Giroscópio	Distância	400°/s
	Estabilidade de desvio zero	00,3°/h
	Não-linearidade do fator de escala	50 ppm
	Caminhada aleatória angular	00,02°/ √hr
Acelerômetro	Distância	16 g
	Estabilidade de desvio zero	50ug5
	Não-linearidade do fator de escala	100 ppm
	Caminhada aleatória de velocidade	0.01m/s/ √hr
Dimensões físicas e características elétricas	Dimensões globais	138.5 mm × 136.5 mm × 102 mm
	Peso	20,0 kg (sem cabo)
	Voltagem de entrada	12- Não.36VDC
	Consumo de energia	< 24 W (estado estacionário)
	Armazenamento	16G
Indicadores ambientais	Temperatura de funcionamento	-40°C~+60°C
	Temperatura de armazenamento	-45°C~+70°C
	Vibração aleatória	60,06 g,20 Hz a 2000 Hz
	MTBF	3 horas
Características da interface	PPS, EVENT, RS232, RS422, CAN (facultativo)
	Porta de rede de 100 m
	Conector de antena (TNC)
	Interface do sensor de velocidade da roda

Desenho de contorno
