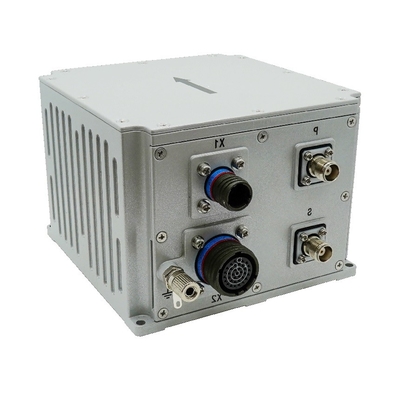

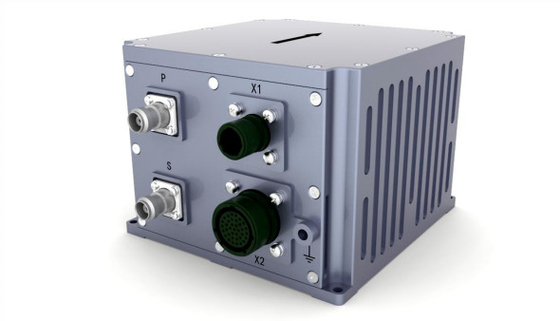

Alta precisão de rotação 0,1° GNSS Sistema integrado de navegação inercial para navegação marítima

Name: Alta precisão de rotação 0,1° GNSS Sistema integrado de navegação inercial para navegação marítima
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500D
Price: 7000 USD
Availability: InStock

Nome da marca:	FIREPOWER
Número do modelo:	INS500D
MOQ:	1
preço:	7000$
Condições de pagamento:	L/C, T/T, Western Union
Capacidade de abastecimento:	500/MONTH

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Precisão de direção:

0.1°

Precisão de atitude:

00,02° (RMS)

Precisão da velocidade horizontal:

0.1m/s

Escala do giroscópio:

±400°/s

Estabilidade de polarização zero do giroscópio:

≤0,3°/h

Faixa de aceleração:

± 16 g

Acc Zero Bias Estabilidade:

≤ 50 ug

Fonte de energia:

9 a 36 V

peso:

≤2kg

Interface de comunicação:

PPS, Evento, RS232, RS422, CAN

Detalhes da embalagem:

sponge+box

Habilidade da fonte:

500/MONTH

Destacar:

0.1° Sistema integrado de navegação inercial GNSS

Sistema de navegação inercial para navegação marítima

Descrição do produto

Descrição do produto

O sistema de navegação integrado de fibra óptica INS500D é uma solução econômica.e uma placa de recepção GNSS de pontaAtravés da fusão de sensores múltiplos e algoritmos avançados de cálculo de navegação, ele atende às exigências de medição precisa de atitude, direção,e informações de posição em sistemas móveis de medição de média a alta precisão e aplicações de UAV em larga escala.

Este sistema suporta dois modos de operação: modo de navegação integrado por inércia/satélite e modo de inércia pura.

Modo de navegação integrada por satélite/inercial:
Neste modo, o receptor GNSS utiliza as informações de posicionamento de satélite recebidas para navegação integrada.,Em caso de perda de sinal, ele muda para dados de saída de posição, velocidade e atitude calculados por meios inerciais.Há também uma função de manutenção de curso a curto prazo.Além disso, no modo de navegação integrado, informações de pós-processamento podem ser fornecidas para uso por software de pós-processamento.

Modo de inércia pura:
Uma vez iniciado o modo de inércia pura (o que significa que a fusão GPS não ocorreu desde a ligação; se perder o bloqueio após a fusão anterior, reverte para o modo de navegação integrada),O sistema oferece uma função de medição de posição precisaPode produzir dados de inclinação, rolagem e direção, além disso, no modo de pura inércia, o sistema é capaz de encontrar o norte estático.

Parâmetros técnicos

Parâmetro		Indicadores técnicos
Precisão da posição	Ponto único (RMS)	1.2m
	RTK ((RMS)	2 cm+1 ppm
	Perda de bloqueio Precisão (CEP)	10,8 nm/h 2 ‰ D, onde D é a distância percorrida (opcional, combinação DVL ou odômetro)
Rubrica (RMS)	Auto-norte buscando precisão	0.1 ° × sec (Lati), 10 min de alinhamento da base estacionária; onde Lati indica a latitude.
Rubrica (RMS)	Precisão de retenção de perda de bloqueio	0.1°/h
Atitude (RMS)	GNSS válido	00,02°
Atitude (RMS)	Precisão de retenção de perda de bloqueio	00,05°/h
Precisão da velocidade horizontal (RMS)	Ponto único L1/L2	0.1m/s
Precisão da velocidade horizontal (RMS)	GNSS não é válido	2 m/s/h
Frequência dos dados de navegação	200 Hz
Giroscópio	Distância	400°/s
	Estabilidade de desvio zero	00,3°/h
	Não-linearidade do fator de escala	50 ppm
	Caminhada aleatória angular	00,02°/ √hr
Acelerômetro	Distância	16 g
	Estabilidade de desvio zero	50ug5
	Não-linearidade do fator de escala	100 ppm
	Caminhada aleatória de velocidade	0.01m/s/ √hr
Dimensões físicas e características elétricas	Dimensões globais	138.5 mm × 136.5 mm × 102 mm
	Peso	20,0 kg (sem cabo)
	Voltagem de entrada	12 ̊36VDC
	Consumo de energia	< 24 W (estado estacionário)
	Armazenamento	16G
Indicadores ambientais	Temperatura de funcionamento	-40°C~+60°C
	Temperatura de armazenamento	-45°C~+70°C
	Vibração aleatória	60,06 g, 20 Hz a 2000 Hz
	MTBF	3 horas
Características da interface	PPS, EVENT, RS232, RS422, CAN (facultativo)
	Porta de rede de 100 m
	Conector de antena (TNC)
	Interface do sensor de velocidade da roda

Desenho de contorno
