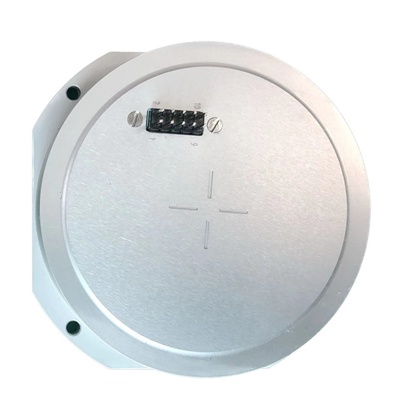

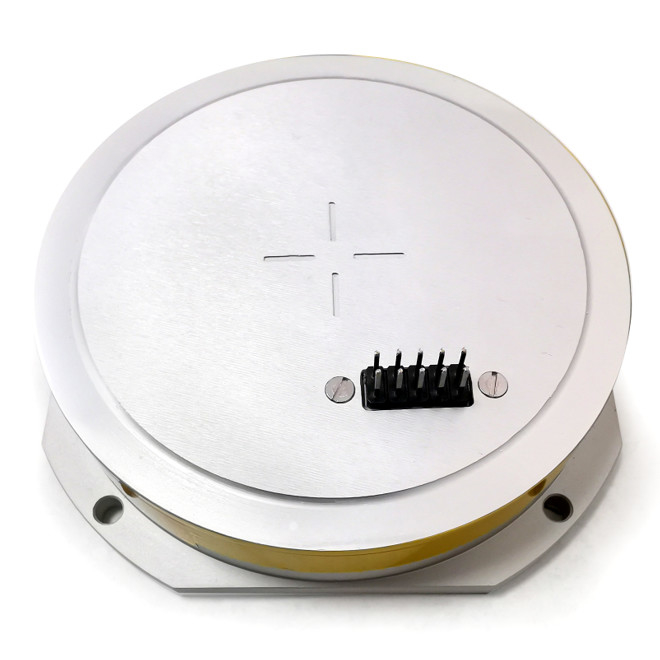

Giroscópio de Fibra Óptica Compacto e Leve para pod optoeletrônico VG910

Giroscópio de Fibra Óptica Compacto e Leve para Pod Optoeletrônico VG910

• Descrição do Produto

MFOG-910O giroscópio de fibra óptica micro-nano (doravante denominado este produto) é um sensor de taxa angular que integra óptica, mecânica e eletrônica. Ele é baseado no efeito Sagnac, integra uma variedade de dispositivos de fibra micro-nano e realiza o processo de detecção detectando, processando e retroalimentando a diferença de fase gerada por dois feixes de luz que se propagam em direções opostas.

Este produto é composto principalmente por componentes de caminho óptico, componentes de circuito e componentes estruturais. Possui as características de estrutura simples, sem peças móveis, sem peças de desgaste, inicialização rápida, tamanho pequeno, peso leve e assim por diante. E pode ser aplicado ao controle e medição de atitude da plataforma.

• Composição


A) um conjunto de caminho óptico;

B) Placa de circuito de sinal de detecção e controle;

C) Esqueleto de anel de fibra óptica, concha e outras peças estruturais

• Parâmetro do Produto




  Número de série	Projeto	Indicadores de desempenho
  1	Faixa (°/s)	±240
  2	Fator de escala (mV/ o /s)	47±5
  3	Não linearidade do fator de escala (ppm)	≤1000
  4	Estabilidade de polarização zero (10s, 1σ, o /H)	≤0.8
  5	Repetibilidade de polarização zero (1σ, o /H)	≤0.8
  6	Largura de banda de 3dB (Hz)	≥1000
  7	Caminhada aleatória ( o /√ H)	≤0.02
  8	Fonte de alimentação (V)	5+0.25 +12
  9	Consumo de energia (W)	≤1.5
  10	Impacto (g)	≥1500
  11	Aceleração (g)	≥70
  12	Vida útil (anos) (avaliação calculada)	≥15
  13	MTBF (Avaliação Calculada)	≥100000
