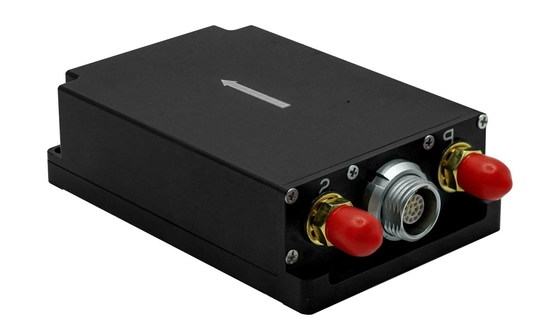

Sistema de navegação inercial MEMS com GPS para veículos terrestres ±16 g Alcance do acelerômetro e estabilidade de aceleração zero de 0,2 mg

Name: Sistema de navegação inercial MEMS com GPS para veículos terrestres ±16 g Alcance do acelerômetro e estabilidade de aceleração zero de 0,2 mg
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS100E
Price: 2000 USD
Availability: InStock

Nome da marca:	FIREPOWER
Número do modelo:	INS100E
MOQ:	1
preço:	2000$
Condições de pagamento:	L/C,D/P,T/T,Western union
Capacidade de abastecimento:	1 semana para a amostra

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Precisão de direção:

0.1°

Precisão de atitude:

0.1°

Precisão de posicionamento:

1.5m;1cm+1ppm

Precisão da velocidade horizontal:

0.1m/s

Escala do giroscópio:

±500°/s

estabilidade de viés zero:

4°/h

Escala do acelerômetro:

± 16 g

Acc Zero Bias Estabilidade:

00, 2 mg

Dimensão:

80mm × 53mm × 23mm

Interface:

RS232/RS422

Detalhes da embalagem:

Esponja + Caixa

Habilidade da fonte:

1 semana para a amostra

Destacar:

Sistema de navegação inercial de veículos terrestres

Sistema de navegação inercial com GPS

Sistema de navegação inercial MEMS

Descrição do produto

Sistema de navegação inercial MEMS de baixo custo com GPS para veículos terrestres

Descrição do produto

O sistema de navegação integrado INS100E (a seguir designado por "sistema de navegação integrado") possui um giroscópio e um acelerômetro MEMS de alto desempenho integrados, que podem receber dados internos do GNSS,Realizar uma fusão multi-sensor e um algoritmo de solução de navegação integrada, e possuem capacidade de navegação inercial a curto prazo quando o GNSS estiver inválido.O produto possui elevada fiabilidade e forte adaptabilidade ao ambiente.Veículo não tripulado, nave não tripulada, comunicaçãon em moçãon, mapeamento, plataforma estável, etc.

Função do sistema

O sistema de navegação integrado pode realizar a navegação integrada utilizando as informações de navegação por satélite recebidas internamente e emitir o passo, o rolo,Rótulo, posição, velocidade, tempo e outras informações do portador; Após a perda do sinal de satélite, ele produz a posição, velocidade e informação de posição da solução de inércia,e tem uma certa função de manutenção de precisão de navegação em um curto espaço de tempo.

Parâmetro do produto

Projeto		Métricas (RMS)	Observação
Precisão da rota	GNSS válido 1	0.1°
Precisão da rota	Direção exploração	0.2°/min	Falha do GNSS
Precisão da atitude	GNSS válido	0.1°	Ponto único L1/L2, RTK
Precisão da atitude	Manutenção da atitude	0.2°/min	Falha do GNSS
Precisão de posicionamento	Horizontal, válido para GNSS; RTK	1.5m;1cm+1ppm	Ponto único L1/L2; diferencial
	Altura, GNSS válida; RTK	2.5m; 2cm+1ppm	Ponto único L1/L2; diferencial
	Manutenção da posição, falha do GNSS	20 m	Desbloqueado para 60s
Precisão da velocidade horizontal	GNSS válido	0.1m/s	Ponto único L1/L2,RTK
Giroscópio	Faixa de medição	± 500°/s
Giroscópio	Estabilidade de desvio zero	4°/h	Variança Allan
Acelerômetro	Faixa de medição	± 16 g	200 g personalizáveis
Acelerômetro	Estabilidade de desvio zero	0.2 mg	Variança Allan
Satélitejavalid	Iniciação a frio	< 30 segundos	Ambiente aberto
	Iniciação a quente	5 segundos.	Ambiente aberto
	Tipo de receptor	BDS B1I/B2I/B3I Sistema de navegação GPS L1C/A/L2P GLONASS G1/G2 Galileo E1/E5a/E5b QZSS L1/L2/L5
Interface de comunicação	RS232	Rota 2
Interface de comunicação	RS422	Rota 1
Características elétricas	Voltagem	9~36VDC
	Consumo de energia	≤ 3W
	Ripple	100 mV	P-P
Características estruturais	Tamanho	80 mm × 53 mm × 23 mm
Características estruturais	Peso	≤ 150 g
Ambiente de utilização	Temperatura de funcionamento	-40°C~+60°C
	Temperatura de armazenamento	-45°C~+65°C
	Vibração	20 ~ 2000 Hz,60,06 g
	Impacto	30 g, 11 ms
	Grau de protecção	IP65
Confiabilidade	MTBF	30000h
	Duração de vida	> 15 anos
	Tempo de trabalho contínuo	> 24h
① Linha de base efetiva de 2 m de antena dupla ou alinhamento dinâmico de antena única

Desenho de contorno

Sistema de navegação inercial MEMS com GPS para veículos terrestres ±16 g Alcance do acelerômetro e estabilidade de aceleração zero de 0,2 mg 1
