Giroscópio de fibra óptica ± 300°/s Faixa ≤ 1°/h Bias

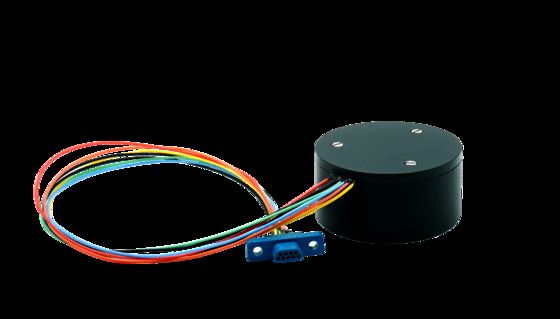

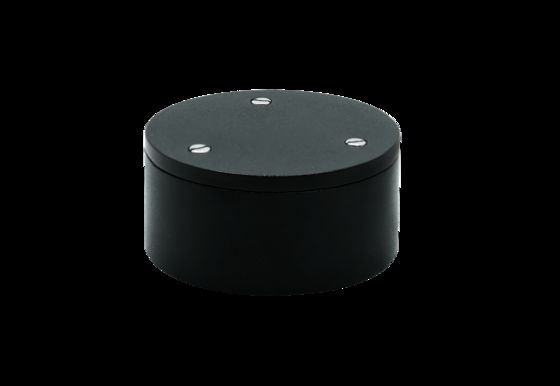

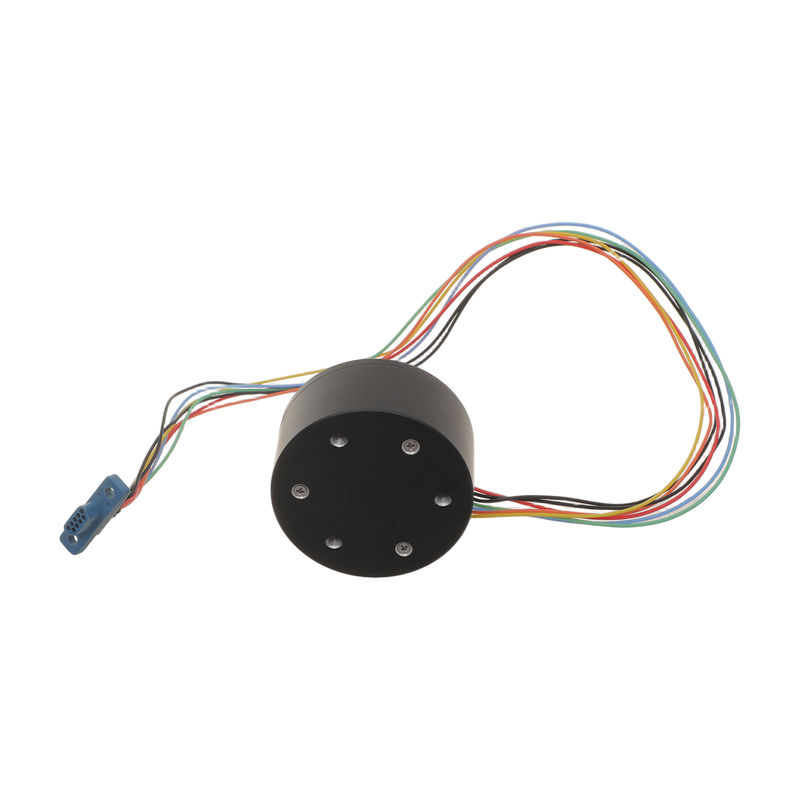

Name: Giroscópio de fibra óptica ± 300°/s Faixa ≤ 1°/h Bias
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MFOG-1703
Price: 1350 USD
Availability: InStock

Nome da marca:	Firepower
Número do modelo:	MFOG-1703
MOQ:	1
preço:	1350$
Condições de pagamento:	L/C, D/P, T/T, Western Union
Capacidade de abastecimento:	500/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Faixa:

±150°/S

Estabilidade de polarias zero ((10s, 1σ):

≤1 °/h

Caminhada aleatória angular:

≤0,02 °/h

Largura de banda 3DB:

≥300Hz

Repetibilidade de Biés Zero ((1σ):

≤1 °/h

Não linearidade do fator de escala:

≤500ppm

Dimensão:

φ40x20mm

Consumo de energia:

≤1,5w

Detalhes da embalagem:

Esponja + Carton

Habilidade da fonte:

500/mês

Destacar:

Fiber Optic Gyroscope 300°/s range

Fiber Optic Gyro 0.5°/h bias

Fiber Optic Gyroscope high precision

Descrição do produto

Sensor de taxa angular de baixo preconceito Giroscópio de fibra

O MFOG-1703 Micro-Nano Fiber Optic Gyroscope é um sensor avançado de taxa angular que integra perfeitamente tecnologias ópticas, mecânicas e eletrônicas para aplicações de medição precisas.

Características fundamentais

Estrutura simples sem partes móveis ou desgastadas
Instalação rápida e conceção compacta (φ40*20 mm)
Construção leve para aplicações versáteis
Ideal para sistemas de controlo de posição e de medição do portador

Componentes técnicos

Montagem de vias ópticas
Placas de circuito de sinalização de detecção e controlo
Esqueleto de anel de fibras e estrutura de alojamento

Visão geral do produto

Com base no efeito Sagnac, este giroscópio utiliza dispositivos de fibra micro-nano de ponta para alcançar medições de alta precisão.Detecta a velocidade angular através do monitoramento da diferença de fase entre os feixes de luz contra-propagando, processando esta informação através de eletrónica sofisticada para um feedback preciso nos sistemas de controlo ou medição.

Projetado para ser confiável, o giroscópio possui uma estrutura compacta e leve, sem partes móveis, garantindo estabilidade a longo prazo.A sua capacidade de arranque rápido e o seu pequeno tamanho tornam-no adequado para o controlo da posição, navegação e medição de movimento em plataformas aéreas, marítimas e terrestres.

Requisitos de energia

Parâmetro	Especificações
Voltagem	40,85 V a 5,15 V
Ripple	20 mV
Corrente elétrica	0.2A

Interface elétrica

Número de nó	Cores	Definição
1	Camarões	RS422 R-
2	Azul	RS422 R+
3	Verde	RS422 T+
4	Amarelo	RS422 T
5	Negro	GND
6	Negro	GND
7	Vermelho	5V

Parâmetros de desempenho

Parâmetro	Especificações
Distância (°/s)	± 150
Fator de escala (LSB/°/s)	3600
Fator de escala não linear (ppm)	≤ 500
Estabilidade de desvio zero (10s, 1σ, °/H)	≤ 1
Repetitividade com desvio zero (1σ, °/H)	≤ 1
Caminhada aleatória angular (°/H1/2)	≤ 0.02
Estabilidade de neutralidade à temperatura máxima (°/H)	≤ 1.5
Largura de banda de 3 dB (Hz)	≥ 300
Fornecimento de energia (V)	5 ± 0.15
Consumo de energia (W)	≤ 1.5

Diagrama de produto

Diagrama técnico do giroscópio de fibra óptica Fizoptika VG1703

Fizoptika VG1703 Fibra Óptica Giroscópio desenho dimensional
