sensor da vibração da repetibilidade do acelerômetro do flexure medidor diagonal da aceleração do bom baixo
Aplicações
Perfuração
Medida da inclinação
Aeronáutica
Astronáutica
Instrumentos
Equipamento com inércia
Características
Alta resolução
Estabilidade alta
Precisão alta
Baixa potência
Capacidade de sobrecarga excelente
Volume pequeno
Baixo custo
Introdução de produto

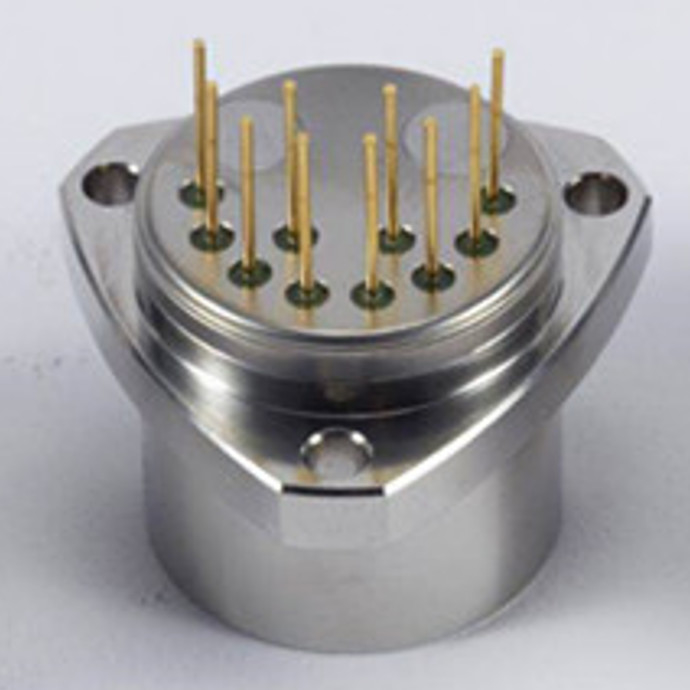

O acelerômetro flexível de quartzo é um produto militar do acelerômetro da categoria da navegação com inércia da elevada precisão com estabilidade a longo prazo excelente, repetibilidade, desempenho da partida, adaptação ambiental e confiança alta. Pode ser usado para testes estáticos e testes dinâmicos. o teste, é igualmente um sensor padrão da vibração.
A corrente de saída do produto tem um relacionamento linear com a força ou a aceleração recebeu, e o usuário pode selecionar um resistor de preparação de amostras apropriado com o cálculo para conseguir a saída da elevada precisão. Um sensor de temperatura pode ser incorporado de acordo com as necessidades de usuário, que podem ser usadas para compensar o valor deslocado e o fator de escala para reduzir a influência da temperatura ambiental.
Características de desempenho
| Não. | Parâmetros | QTA1-A | QTA1-B | QTA1-C |
| 1 | Escala | ±50g | ±50g | ±50g |
| 2 | Ponto inicial | 5μg | 5μg | 5μg |
| 3 | K diagonal0/K1 | ≤±3mg1 | ≤±3mg | magnésio ≤±5 |
| 4 | Fator de escala K1 | 1.05~1.30 mA/g | 1.05~1.30 mA/g | 1.05~1.30 mA/g |
| 5 | Segundo coeficiente K2 da não-linearidadeda ordem | ≤±10μg /g2 | ≤±15μg /g2 | ≤±20μg /g2 |
| 6 | 0g 4 horas de estabilidade a curto prazo | μg ≤10 | μg ≤15 | μg ≤20 |
| 7 | 1g 4 horas de estabilidade a curto prazo | ≤10 ppm | ≤15 ppm | ≤20 ppm |
| 8 | ΣK detalhado diagonal0da repetibilidade (1σ, 1 mês) | μg ≤10 | μg ≤20 | μg ≤30 |
| 9 | ΣK detalhado1/K1 da repetibilidadedo fatorde escala (1σ, 1 mês) | ≤15ppm | ≤30 ppm | ≤50 ppm |
| 10 | Repetibilidade detalhada K2/K1do coeficienteda não-linearidade (1σ, 1 mês) | ≤±10 μg /g2 | ≤±20 μg /g2 | ≤±30 μg /g2 |
| 11 | Coeficiente térmico diagonal (temp completo. meio) | ≤±10 μg/℃ | ≤±30 μg/℃ | ≤±50 μg/℃ |
| 12 | Coeficiente térmico do fator de escala (temp completo. meio) | ≤±10 ppm/℃ | ≤±30 ppm/℃ | ≤±50 ppm/℃ |
| 13 | Ruído (que prova a resistência 840Ω) | ≤5mv | ≤8.4mv | ≤8.4mv |
| 14 | Frequência natural | 400~800 hertz | 400~800 hertz | 400~800 hertz |
| 15 | Largura de banda | 800~2500 hertz | 800~2500 hertz | 800~2500 hertz |
| 16 | Vibração aleatória | 6g (20-2000Hz) | 6g (20-2000Hz) | 6g (20-2000Hz) |
| 17 | Impacto | 100g, 5ms, 1/2sin | 100g, 5ms, 1/2sin | 100g, 5ms, 1/2sin |
| 18 | Temp de trabalho. | -55~+85℃ | -55~+85℃ | -55~+85℃ |
| 19 | Temp da loja. | -60~+120℃ | -60~+120℃ | -60~+120℃ |
| 20 | Fonte de alimentação | ±12~±15V | ±12~±15V | ±12~±15V |
| 21 | Consuma atual | ≤±20mA | ≤±20mA | ≤±20mA |
| 22 | Sensor térmico | Customizável | Customizável | Customizável |
| 23 | Tamanho | Ф25.4X30mm | Ф25.4X30mm | Ф25.4X30mm |
| 24 | Peso | ≤80g | ≤80g | ≤80g |
Dimensão
