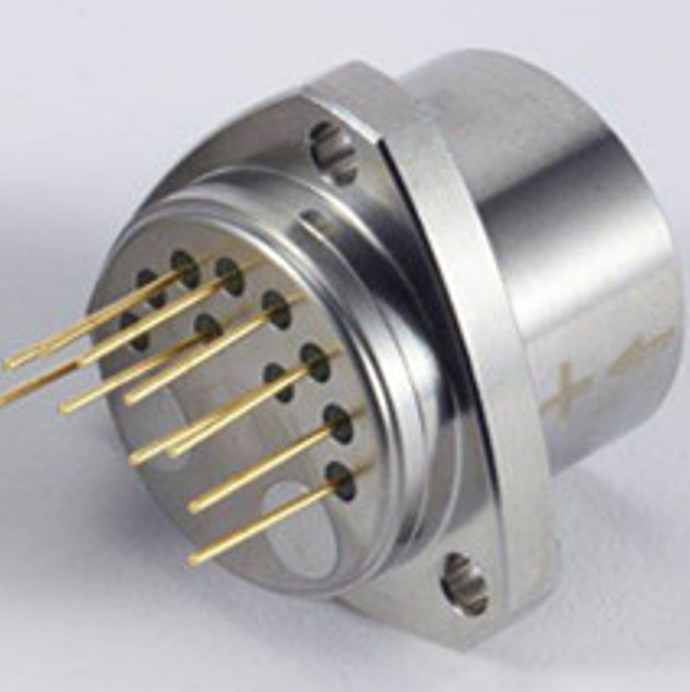

Sensor de vibração de quartzo do acelerômetro de inércia JB2.
50g Acelerômetro de Eixo Único Grau de Navegação Inercial de Alta Precisão
Aplicações
●Perfuração e medição da inclinação
●Aeronáutica e Astronautica
●Instrumentos e Equipamento
Introdução ao produto
O acelerômetro flexível de quartzo é um acelerômetro militar de alta precisão com excelente estabilidade a longo prazo, repetibilidade, desempenho de arranque,adaptabilidade ao ambiente e elevada fiabilidadePode ser usado para testes estáticos e testes dinâmicos.
A corrente de saída do produto tem uma relação linear com a força ou aceleração recebida,e o usuário pode selecionar uma resistência de amostragem apropriada através do cálculo para obter saída de alta precisãoUm sensor de temperatura pode ser incorporado de acordo com as necessidades do utilizador, que pode ser utilizado para compensar o valor de desvio e o fator de escala para reduzir a influência da temperatura ambiente.
Características de desempenho
| - Não, não. | Parâmetros | QTA1-A | QTA1-B | QTA1-C |
| 1 | Distância | ± 50 g | ± 50 g | ± 50 g |
| 2 | Limite | 5 μg | 5 μg | 5 μg |
| 3 | Bias K0/K1 | ≤ ± 3 mg1 | ≤ ± 3 mg | ≤ ± 5 mg |
| 4 | Fator de escala K1 | 10,05 a 1,30 mA/g | 10,05 a 1,30 mA/g | 10,05 a 1,30 mA/g |
| 5 | Coeficiente de não-linearidade de segunda ordem K2 | ≤ ± 10 μg/g2 | ≤ ± 15 μg/g2 | ≤ ± 20 μg/g2 |
| 6 | 0g 4 horas estabilidade a curto prazo | ≤ 10 μg | ≤ 15 μg | ≤ 20 μg |
| 7 | 1 g 4 horas estabilidade a curto prazo | ≤ 10 ppm | ≤ 15 ppm | ≤ 20 ppm |
| 8 | Repetitividade abrangente do viés σK0(1σ,1 mês) | ≤ 10 μg | ≤ 20 μg | ≤ 30 μg |
| 9 | Repetitividade global do fator de escala σK1/K1(1σ,1 mês) | ≤ 15 ppm | ≤ 30 ppm | ≤ 50 ppm |
| 10 | Coeficiente de não-linearidade de repetibilidade global K2/K1(1σ, 1 mês) | ≤ ± 10 μg/g2 | ≤ ± 20 μg/g2 | ≤ ± 30 μg/g2 |
| 11 | Coeficiente térmico de desvio (média da temperatura total) | ≤ ± 10 μg /°C | ≤ ± 30 μg /°C | ≤ ± 50 μg /°C |
| 12 | Coeficiente térmico do fator de escala (média da temperatura total) | ≤ ± 10 ppm /°C | ≤ ± 30 ppm /°C | ≤ ± 50 ppm /°C |
| 13 | Ruído (resistência de amostragem 840Ω) | ≤ 5mv | ≤ 8,4 mv | ≤ 8,4 mv |
| 14 | Frequência natural | 400 a 800 Hz | 400 a 800 Hz | 400 a 800 Hz |
| 15 | Largura de banda | 800 a 2500 Hz | 800 a 2500 Hz | 800 a 2500 Hz |
| 16 | Vibração aleatória | 6 g ((20-2000 Hz) | 6 g ((20-2000 Hz) | 6 g ((20-2000 Hz) |
| 17 | Impacto | 100 g,5 ms, 1/2 sin | 100 g,5 ms, 1/2 sin | 100 g,5 ms, 1/2 sin |
| 18 | Trabalho temporário. | -55°C a +85°C | -55°C a +85°C | -55°C a +85°C |
| 19 | Temperatura de armazenamento. | -60~+120°C | -60~+120°C | -60~+120°C |
| 20 | Fornecimento de energia | ± 12 ~ ± 15 V | ± 12 ~ ± 15 V | ± 12 ~ ± 15 V |
| 21 | Consumo de corrente | ≤ ± 20 mA | ≤ ± 20 mA | ≤ ± 20 mA |
| 22 | Sensor térmico | Personalizável | Personalizável | Personalizável |
| 23 | Tamanho | F25.4X30mm | F25.4X30mm | F25.4X30mm |
| 24 | Peso | ≤ 80 g | ≤ 80 g | ≤ 80 g |
Dimensão
