Sensor com inércia da vibração de quartzo do acelerômetro JB2…
medidor com inércia da aceleração da navegação linear do transdutor da vibração da saída análoga do acelerômetro da saída
Aplicações
Medida da perfuração e da inclinação
Aeronáutica e astronáutica
Instrumentos e equipamento
Características
Baixo custo
Escala larga da medida
Baixa retardação
Alta resolução
Estabilidade alta
Precisão alta
Baixa potência
O acelerômetro flexível de quartzo da série JB2 é uma elevada precisão, produto militar do acelerômetro da categoria da navegação com inércia da grande-escala (até 100g) com estabilidade a longo prazo excelente, repetibilidade, desempenho da partida, adaptação ambiental e confiança alta. Pode ser usado para testes estáticos assim como testes dinâmicos, e é igualmente um sensor padrão da vibração.
A corrente de saída do produto tem um relacionamento linear com a força ou a aceleração recebeu, e o usuário pode selecionar um resistor de preparação de amostras apropriado com o cálculo para conseguir a saída da elevada precisão. Um sensor de temperatura pode ser incorporado de acordo com as necessidades de usuário, que podem ser usadas para compensar o valor deslocado e o fator de escala para reduzir a influência da temperatura ambiental.
Campos da aplicação: medida com inércia de sistemas de navegação com inércia militares da elevada precisão no espaço aéreo, aviação, navios, armas e outros campos e testes do isolamento de vibração de instrumentos e de equipamento de precisão.
Características de desempenho
| Não. | Parâmetros | JB2-03 |
| 1 | Escala | ±70g |
| 2 | Ponto inicial | 5μg |
| 3 | K diagonal0 /K1 | magnésio ≤±5 |
| 4 | Fator de escala K1 | 0.8~1.5 mA/g |
| 5 | Segundo coeficiente K2 da não-linearidadeda ordem | ≤±20μg /g2 |
| 6 | 0g 4 horas de estabilidade a curto prazo | μg ≤20 |
| 7 | 1g 4 horas de estabilidade a curto prazo | ≤20 ppm |
| 8 | ΣK detalhado diagonal0da repetibilidade (1σ, 1 mês) | μg ≤30 |
| 9 | ΣK detalhado1 /K1 da repetibilidadedo fator de escala (1σ, 1 mês) | ≤50 ppm |
| 10 | Repetibilidade detalhada K2 /K1do coeficiente da não-linearidade (1σ, 1 mês) | ≤±30 μg /g2 |
| 11 | Coeficiente térmico diagonal (temp completo. meio) | ≤±50 μg/℃ |
| 12 | Coeficiente térmico do fator de escala (temp completo. meio) | ≤±50 ppm/℃ |
| 13 | Ruído (que prova a resistência 840Ω) | ≤5mv |
| 14 | Frequência natural | 400~800 hertz |
| 15 | Largura de banda | 800~2500 hertz |
| 16 | Vibração aleatória | 6g (20-2000Hz) |
| 17 | Impacto | 100g, 5ms, 1/2sin |
| 18 | Temp de trabalho. | -55~+85℃ |
| 19 | Temp da loja. | 60~+120℃ |
| 20 | Fonte de alimentação | ±12~±15V |
| 21 | Consuma atual | ≤±20mA |
| 22 | Sensor térmico | Customizável |
| 23 | Tamanho | Ф25.4X30mm |
| 24 | Peso | ≤80g |

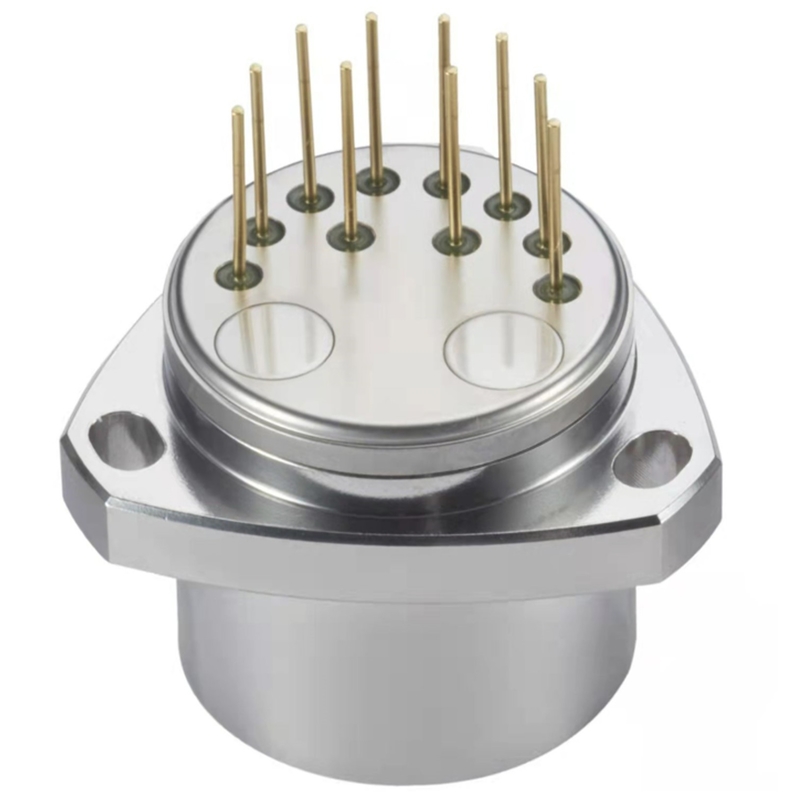

Mostra do produto
Dimensões
