Navigati com inércia do acelerômetro do flexure de quartzo JB4…
medidor flexível da aceleração da escala da polarização 50g do acelerômetro 10mg de uma estabilidade de 1 mês
Aplicações
●Medida da perfuração e da inclinação
●Aeronáutica e astronáutica
●Instrumentos e equipamento
Características de desempenho
| Não. | Parâmetros | J43-01 |
| 1 | Escala | ±30g |
| 2 | Ponto inicial | 5μg |
| 3 | K diagonal0/K1 | magnésio ≤±10 |
| 4 | Fator de escala K1 | 1.1~1.4 mA/g |
| 5 | Segundo coeficiente K2 da não-linearidadeda ordem | ≤±20μg /g2 |
| 6 | 0g 4 horas de estabilidade a curto prazo | μg ≤20 |
| 7 | 1g 4 horas de estabilidade a curto prazo | ≤20 ppm |
| 8 | ΣK detalhado diagonal0da repetibilidade (1σ, 1 mês) | μg ≤50 |
| 9 | ΣK detalhado1/K1 da repetibilidadedo fatorde escala (1σ, 1 mês) | ≤80 ppm |
| 10 | Repetibilidade detalhada K2/K1do coeficienteda não-linearidade (1σ, 1 mês) | ≤±30 μg /g2 |
| 11 | Coeficiente térmico diagonal (temp completo. meio) | ≤±50 μg/℃ |
| 12 | Coeficiente térmico do fator de escala (temp completo. meio) | ≤±100 ppm/℃ |
| 13 | Ruído | <3000 μg-rms (0-10000Hz) |
| 14 | Frequência natural | 350~800 hertz |
| 15 | Largura de banda | 800~2500 hertz |
| 16 | Vibração aleatória | 10g (20-2000Hz) |
| 17 | Impacto | 150g, 5ms, 1/2sin |
| 18 | Temp de trabalho. | -55~+180℃ |
| 20 | Fonte de alimentação | ±12~±15V |
| 21 | Consuma atual | ≤±20mA |
| 22 | Sensor térmico | Customizável |
| 23 | Tamanho | Ф18.2X23mm |
| 24 | Peso | ≤65g |
O acelerômetro flexível de quartzo da série JB4 é um produto resistente do acelerômetro da alta temperatura e do choque com repetibilidade excelente, desempenho da partida, resistência de choque de alta temperatura e confiança alta. Pode ser usado para testes estáticos e testes dinâmicos. Um sensor padrão da vibração.
O produto adota uma alta temperatura original e um projeto choque-resistente, um processo de empacotamento e um circuito especial. A corrente de saída do produto é proporcional à aceleração medida, fornecendo a medida estática e dinâmica da aceleração. Os usuários podem selecionar a resistência de preparação de amostras apropriada com o cálculo para conseguir a saída da elevada precisão. O sensor de temperatura incorporado pode ser usado para compensar o valor deslocado e o fator de escala de acordo com as necessidades de usuário, e reduz a influência da temperatura ambiental.
Campos da aplicação: teste da inclinação das pontes, das represas, dos poços de petróleo, das minas de carvão, etc., do controle de alta velocidade da estrada de ferro, do controle da estabilidade dos navios, etc.
Dimensões

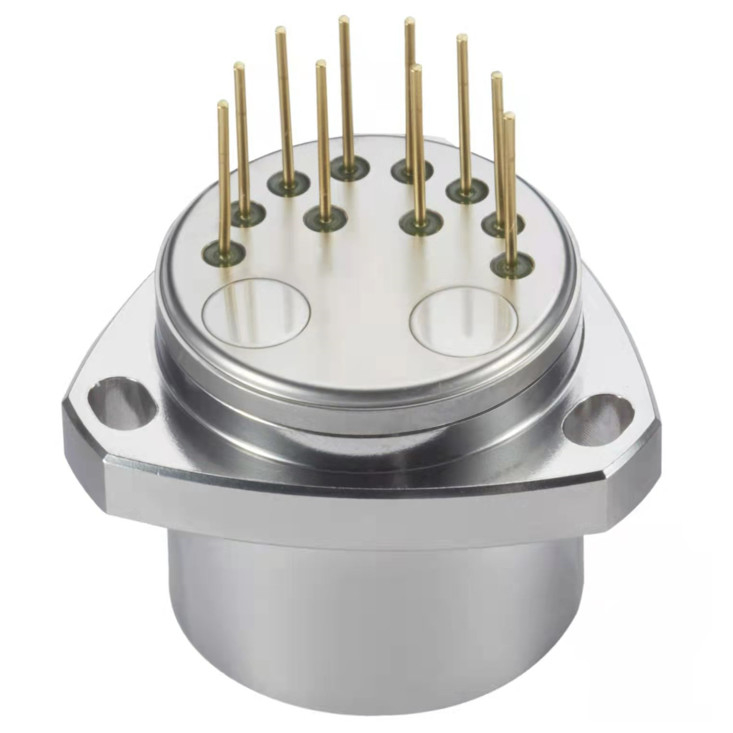

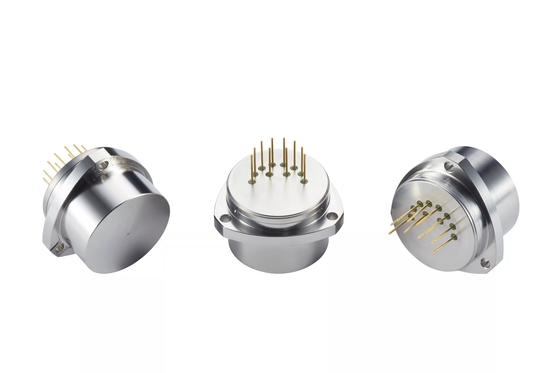

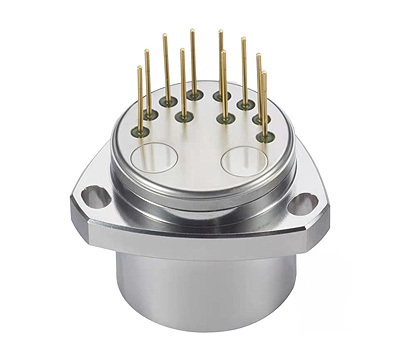

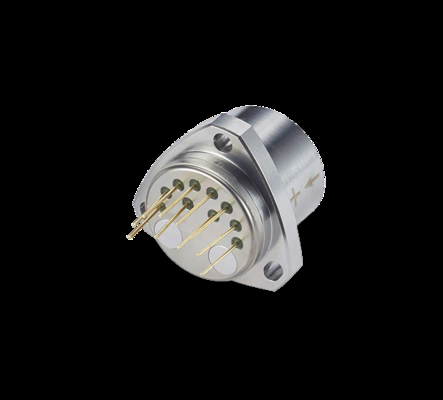

Mostra do produto:
Controle de qualidade
