magnometer compensado temperatura da linha central do giroscópio 3 da linha central do acelerômetro 3 da linha central de IMU 3

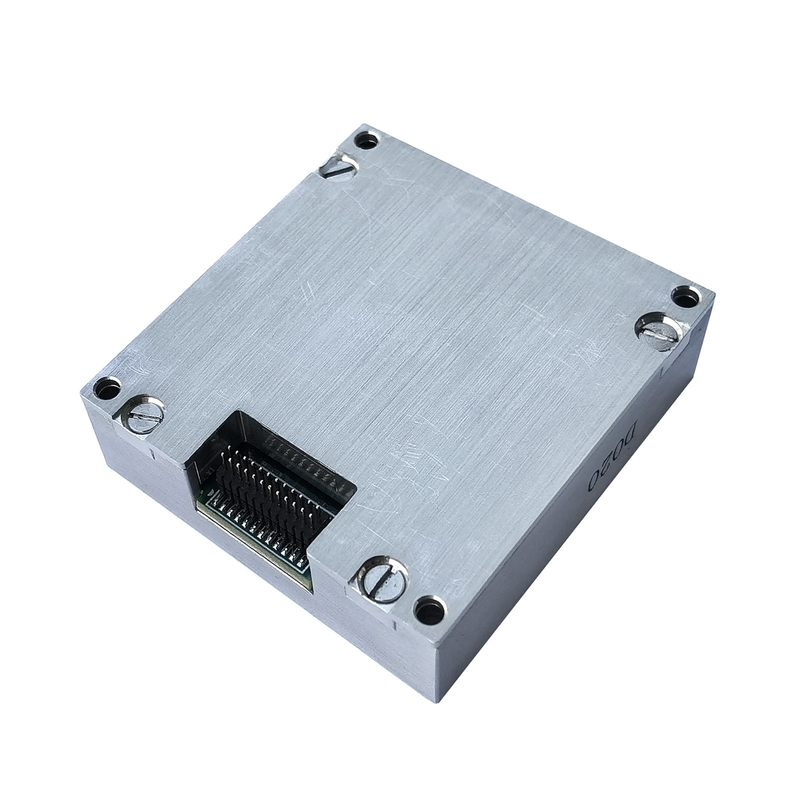

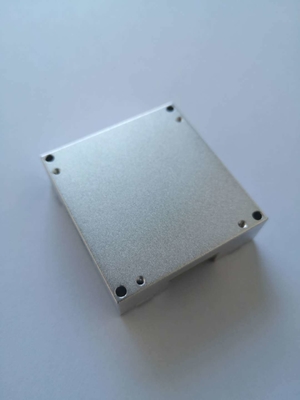

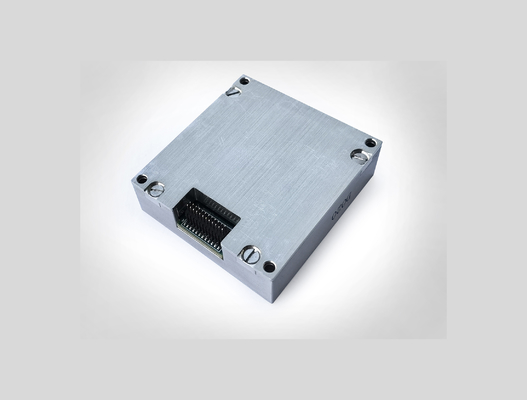

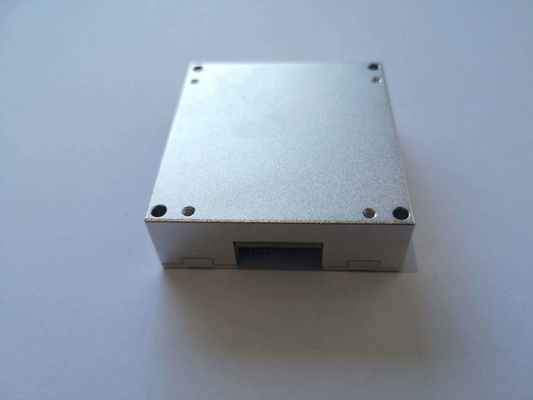

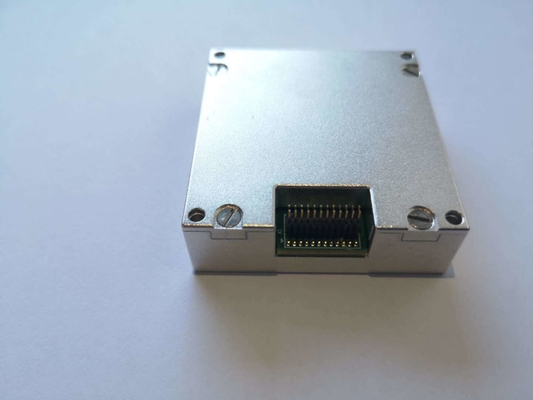

16488-C é um MEMS doméstico IMU usado para substituir ADIS16488. A precisão do produto é melhor do que ADIS16488. A versão é opcional, o tamanho e a aparência são exatamente o mesmo, e o protocolo de comunicação é o mesmo. A versão é opcional, o tamanho e a aparência são exatamente o mesmo, e o protocolo de comunicação é o mesmo. É mais conveniente para usuários mudar, fornecendo usuários os serviços profissionais da personalização do produto.
| Parâmetro | Circunstâncias | 16488-C | ADIS16488 | unidade | |
| Giroscópio | Escala de medição dinâmica | configurável | ±450 | ±480 | º/s |
| Instabilidade diagonal | Allan | 3,5 | 5,1 | º/h | |
| estabilidade da polarização | 1s, rms | 30 | / | º/h | |
| polarização na variação da temperatura completa | -40℃~85℃, 10s, rms | 0,02 | / | º/s | |
| Caminhada aleatória | 1б | 0,25 | 0,26 | º/√h | |
| repetibilidade da polarização | 1б | 35 | / | º/h | |
| ruído da saída | Nenhuma filtração, rms | 0,09 | 0,135 | º/s | |
| Repetibilidade do fator de escala | 1б | 0,02 | 1,0 | % | |
| Coeficiente de temperatura do fator de escala | -40℃~85℃, 1б | 5 | ±35 | ppm/°C | |
| O fator de escala é não-linear | FS=450º/s | 0,008 | 0,01 | %FS | |
| largura de banda (- 3dB) | 330 | 330 | Hertz | ||
| Acelerômetro | Escala de medição dinâmica | Configurável (±40 máximos) | ±20 | ±18 | g |
| estabilidade da polarização | Erro de Allan | 0,005 | / | magnésio | |
| polarização na variação da temperatura completa | -40℃~85℃, 10s, rms | 0,5 | 16 | magnésio | |
| Caminhada aleatória | 1б | 0,01 | 0,029 | m/s/√h | |
| Instabilidade diagonal | 1б | 0,16 | / | magnésio | |
| ruído da saída | Nenhum filterin, rms | 1 | / | magnésio | |
| Repetibilidade do fator de escala | 1б | 0,01 | 0,5 | % | |
| o fator de escala é não-linear | FS=10g | 0,002 | 0,1 | %FS | |
| largura de banda (- 3dB) | 330 | 330 | Hertz | ||
| Entrelaçar | 0,18 | / | % | ||
| Magnetômetro | Escala de medição dinâmica | ±2.5 | ±2.5 | gauss | |
| A sensibilidade | 0,1 | 0,1 | mgauss/LSB | ||
| não-linearidade | 0,5 | 0,5 | %FS | ||
| Barômetro | Amplitude da pressão | 1100 | 1100 | mbar | |
| sensibilidade | 6,1 × 10-7 | 6,1 × 10-7 | mbar/LSB | ||
| Erro total | 4,5 | 4,5 | mbar | ||
| O erro relativo | 2,5 | 2,5 | mbar | ||
| não-linearidade | 0,1 | 0,1 | %FS | ||
| Relação de comunicação | 1 maneira SPI | Frequência de pulso de disparo entrada | 15 | 15 | Megahertz |
| 1 maneira UART | Baudrate | 230,4 | / | kbps | |
| 1 maneira PODE | / | kbps | |||
| Características elétricas | tensão | C.C. | 3,3 (or5) ±10% | V | |
| Consumo de potência | 0,6 | 1 | W | ||
| onda da ondinha | P-P | 100 | milivolt | ||
| Ambiente | temp de trabalho. | elástico | 85 | ℃ | |
| Temp da loja | 85 | ℃ | |||
| vibração | 10~2000Hz, 6.06g | ||||
| impacto | 5000g, 0.1ms | ||||
