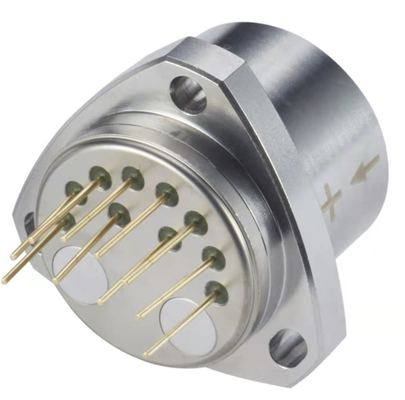

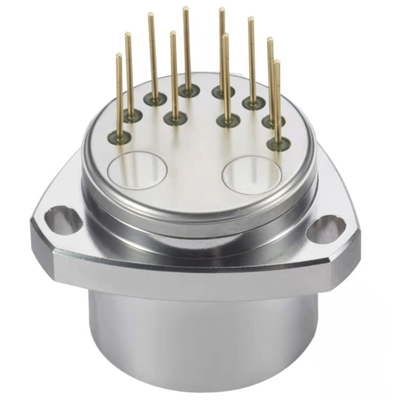

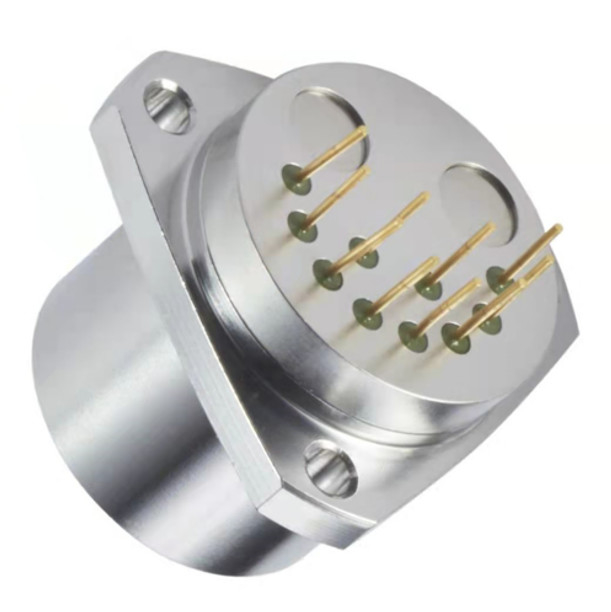

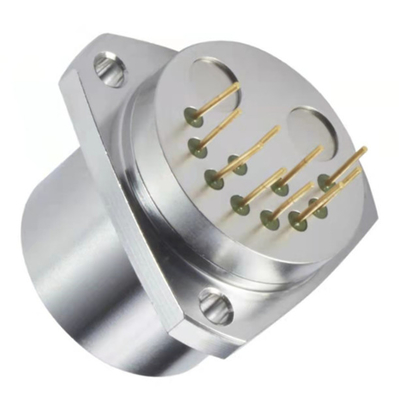

o acelerômetro alto da flexibilidade de quartzo da estabilidade, fator de escala 50g do acelerômetro de quartzo varia medidor com inércia da aceleração
Introdução de produto
O acelerômetro flexível de quartzo é um produto militar do acelerômetro da categoria da navegação com inércia da elevada precisão com estabilidade a longo prazo excelente, repetibilidade, desempenho da partida, adaptação ambiental e confiança alta. Pode ser usado para testes estáticos e testes dinâmicos. o teste, é igualmente um sensor padrão da vibração.
A corrente de saída do produto tem um relacionamento linear com a força ou a aceleração recebeu, e o usuário pode selecionar um resistor de preparação de amostras apropriado com o cálculo para conseguir a saída da elevada precisão. Um sensor de temperatura pode ser incorporado de acordo com as necessidades de usuário, que podem ser usadas para compensar o valor deslocado e o fator de escala para reduzir a influência da temperatura ambiental.
Características de desempenho
| Não. | Parâmetros | QTA1-A | QTA1-B | QTA1-C |
| 1 | Escala | ±50g | ±50g | ±50g |
| 2 | Ponto inicial | 5μg | 5μg | 5μg |
| 3 | K diagonal0/K1 | ≤±3mg1 | ≤±3mg | magnésio ≤±5 |
| 4 | Fator de escala K1 | 1.05~1.30 mA/g | 1.05~1.30 mA/g | 1.05~1.30 mA/g |
| 5 | Segundo coeficiente K2 da não-linearidadeda ordem | ≤±10μg /g2 | ≤±15μg /g2 | ≤±20μg /g2 |
| 6 | 0g 4 horas de estabilidade a curto prazo | μg ≤10 | μg ≤15 | μg ≤20 |
| 7 | 1g 4 horas de estabilidade a curto prazo | ≤10 ppm | ≤15 ppm | ≤20 ppm |
| 8 | ΣK detalhado diagonal0da repetibilidade (1σ, 1 mês) | μg ≤10 | μg ≤20 | μg ≤30 |
| 9 | ΣK detalhado1/K1 da repetibilidadedo fatorde escala (1σ, 1 mês) | ≤15ppm | ≤30 ppm | ≤50 ppm |
| 10 | Repetibilidade detalhada K2/K1do coeficienteda não-linearidade (1σ, 1 mês) | ≤±10 μg /g2 | ≤±20 μg /g2 | ≤±30 μg /g2 |
| 11 | Coeficiente térmico diagonal (temp completo. meio) | ≤±10 μg/℃ | ≤±30 μg/℃ | ≤±50 μg/℃ |
| 12 | Coeficiente térmico do fator de escala (temp completo. meio) | ≤±10 ppm/℃ | ≤±30 ppm/℃ | ≤±50 ppm/℃ |
| 13 | Ruído (que prova a resistência 840Ω) | ≤5mv | ≤8.4mv | ≤8.4mv |
| 14 | Frequência natural | 400~800 hertz | 400~800 hertz | 400~800 hertz |
| 15 | Largura de banda | 800~2500 hertz | 800~2500 hertz | 800~2500 hertz |
| 16 | Vibração aleatória | 6g (20-2000Hz) | 6g (20-2000Hz) | 6g (20-2000Hz) |
| 17 | Impacto | 100g, 5ms, 1/2sin | 100g, 5ms, 1/2sin | 100g, 5ms, 1/2sin |
| 18 | Temp de trabalho. | -55~+85℃ | -55~+85℃ | -55~+85℃ |
| 19 | Temp da loja. | -60~+120℃ | -60~+120℃ | -60~+120℃ |
| 20 | Fonte de alimentação | ±12~±15V | ±12~±15V | ±12~±15V |
| 21 | Consuma atual | ≤±20mA | ≤±20mA | ≤±20mA |
| 22 | Sensor térmico | Customizável | Customizável | Customizável |
| 23 | Tamanho | Ф25.4X30mm | Ф25.4X30mm | Ф25.4X30mm |
| 24 | Peso | ≤80g | ≤80g | ≤80g |
Dimensão
Aplicações
Perfuração
Medida da inclinação
Aeronáutica
Astronáutica
Instrumentos
Equipamento com inércia
Características
Alta resolução
Estabilidade alta
Precisão alta
Baixa potência
Capacidade de sobrecarga excelente
Volume pequeno
Baixo custo
