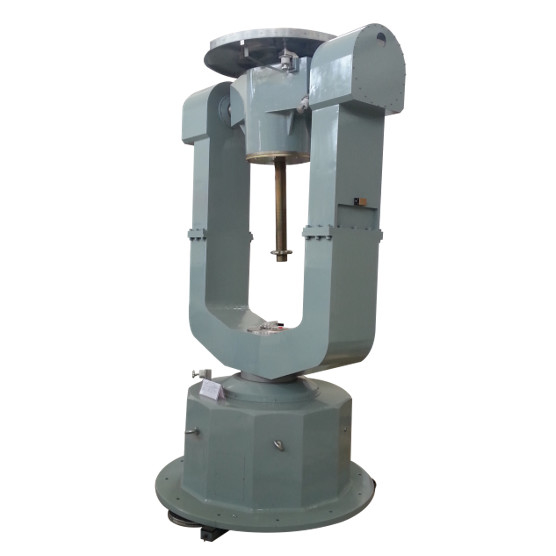

360 simulador livre do movimento da rotação da plataforma giratória da linha central do grau três

simulador livre contínuo triaxial da posição da linha central do simulador três do movimento da rotação da plataforma giratória 360deg

1 prefácio

De acordo com as necessidades de XXX, é necessário comprar uma plataforma giratória da três-linha central com as funções da posição, da velocidade e da simulação.

2 índices técnicos principais

2,1 peso da carga: 30 quilogramas

2,2 tamanho da carga: diâmetro 500 milímetros de × 500 milímetros;

2,3 estrutura mecânica da tabela: UUT

interseção de 2,4 Três-linhas centrais: dentro da bola do raio de 0.25mm (garantia fazendo à máquina)

2,5 precisão da rotação da inclinação: ″ de rolamento do ± 5

″ Do ± 5 do passo

Carregando o ″ do ± 5

2,6 Perpendicularity de três machados: ″ do ± 5 da linha central do rolo e da linha central de passo

2,7 posicionando a precisão da posição angular da três-linha central: ″ do ± 6

2,8 definição da medida da posição angular da três-linha central: 0,36 ″

escala da rotação de 2,9 Três-linhas centrais: três-linha central contínua

2,10 escala da taxa angular: ± 0,001 °/s do rolo ~ 400 °/s

± 0,001 °/s do passo ~ 400 °/s

± 0,001 °/s-200 °/s do azimute

2,11 precisão da taxa angular: 5 × 10^-5 (média de 360 °)

5 × 10^-4 (média de 10 °)

5 × 10^-3 (1 média do °)

2,12 estabilidade da taxa angular: 5 × 10^-5 (média de 360 °)

5 × 10^-4 (média de 10 °)

5 × 10^-3 (1 média do °)

2,13 aceleração angular máxima: rolo 200 °/s2

Passo 200 °/s2

Carregando 100 °/s2

2,15 relação da simulação

Com função da simulação digital, relação de comunicação RS-232, taxa de transmissão a ser determinada.

2,16 anel deslizante condutor (TBD)

O laço é um laço comum, onde:

Anel do poder: 28 V, 10 A;

Resistência de contato do anel deslizante: 0.005Ω (estático), 0.01Ω (dinâmico).

2,17 fonte de alimentação

A) De quatro fios trifásico, 380V ± 10%, 50 hertz de ± 3%

B) Fase monofásica, 220V ± 10%, 50HZ ± 3%

2,18 condições de trabalho

A) Temperatura de funcionamento: 20 ℃ do ± 10;

B) Humidade relativa: ≤ 50% (℃ 30);

C) Aterrar a resistência do fio à terra é menos do que 2Ω;

D) com fundação sísmica do isolamento;

E) Há uma interferência eletromagnética não forte ao redor.
