Sensor da vibração da navegação do INS IMU, acelerômetro com inércia do Flexure de quartzo

Sensor da vibração da navegação do INS IMU, acelerômetro com inércia do Flexure de quartzo

Nome da marca:	Firepower
Número do modelo:	JB11
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T
Capacidade de abastecimento:	500/month

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Função:

ensaio de vibração

K0/K1 diagonal:

≤±3mg

Limite:

5 μg

Fator de escala k1:

1.05~1.30 mA/g

Segundo coeficiente K2 da não-linearidade da ordem:

≤±10μg /g2

Peso:

≤80g

Detalhes da embalagem:

esponja/caixa

Habilidade da fonte:

500/month

Destacar:

Sensor da vibração da navegação do INS

Acelerômetro do Flexure de quartzo de IMU

Transdutor de aceleração para INS IMU

Descrição do produto

Sensor de Vibração de Navegação INS IMU, Acelerômetro de Flexão de Quartzo Inercial

Visão Geral do Produto

O acelerômetro flexível de quartzo é um acelerômetro de navegação inercial militar de alta precisão com excepcional estabilidade a longo prazo, repetibilidade, desempenho de inicialização, adaptabilidade ambiental e confiabilidade. Adequado para testes estáticos e dinâmicos, serve como um sensor de vibração padrão.

A corrente de saída do produto mantém uma relação linear com a força ou aceleração aplicada. Os usuários podem selecionar resistores de amostragem apropriados para obter uma saída de alta precisão. Um sensor de temperatura embutido opcional permite a compensação de valores de deslocamento e fatores de escala para minimizar os efeitos da temperatura ambiente.

Especificações Principais

Atributo	Valor
Função	teste de vibração
Polarização K0/K1	≤±3mg
Limiar	5μg
Fator de escala K1	1.05~1.30 mA/g
Coeficiente de não linearidade de segunda ordem K2	≤±10μg /g2
Peso	≤80g

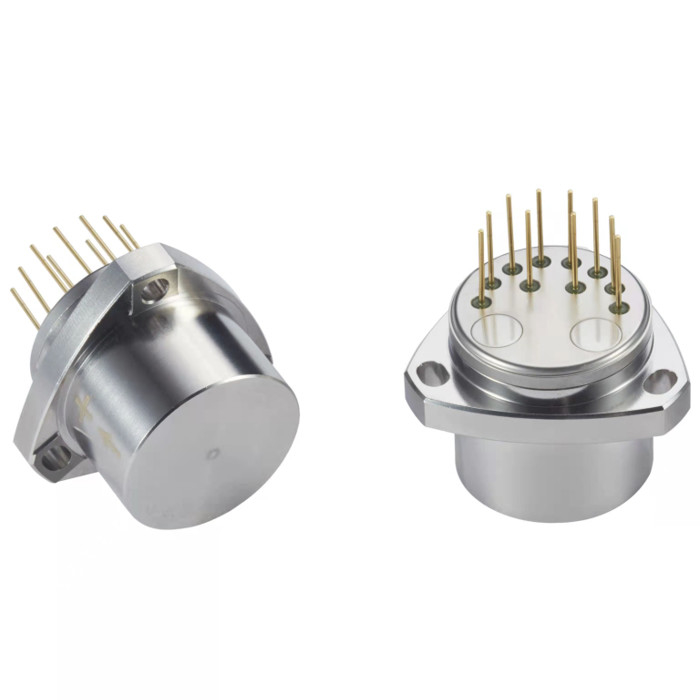

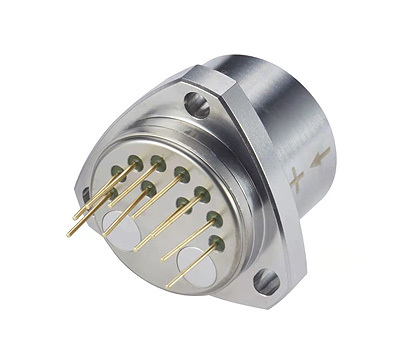

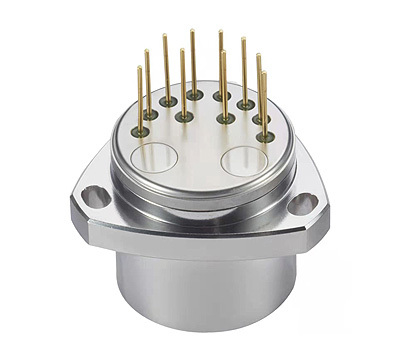

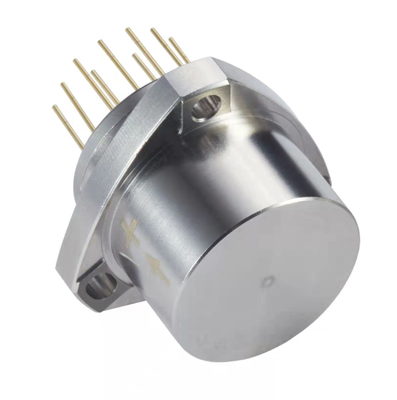

Imagem do Produto

Características de Desempenho

Nº	Parâmetros	JB01-1	JB01-02	JB01-03
1	Faixa	±50g	±50g	±50g
2	Limiar	5μg	5μg	5μg
3	Polarização K0/K1	≤±3mg	≤±3mg	≤±5 mg
4	Fator de escala K1	1.05~1.30 mA/g	1.05~1.30 mA/g	1.05~1.30 mA/g
5	Coeficiente de não linearidade de segunda ordem K2	≤±10μg /g2	≤±15μg /g2	≤±20μg /g2
6	Estabilidade de curto prazo de 0g 4 horas	≤10 μg	≤15 μg	≤20 μg
7	Estabilidade de curto prazo de 1g 4 horas	≤10 ppm	≤15 ppm	≤20 ppm
8	Repetibilidade abrangente de polarização σK0 (1σ,1 mês)	≤10 μg	≤20 μg	≤30 μg
9	Repetibilidade abrangente do fator de escala σK1/K1 (1σ,1 mês)	≤15ppm	≤30 ppm	≤50 ppm
10	Repetibilidade abrangente do coeficiente de não linearidade K2/K1(1σ, 1 mês)	≤±10 μg /g2	≤±20 μg /g2	≤±30 μg /g2
11	Coeficiente térmico de polarização (média de temperatura total)	≤±10 μg /℃	≤±30 μg /℃	≤±50 μg /℃
12	Coeficiente térmico do fator de escala (média de temperatura total)	≤±10 ppm /℃	≤±30 ppm /℃	≤±50 ppm /℃
13	Ruído (resistência de amostragem 840Ω)	≤5mv	≤8.4mv	≤8.4mv
14	Frequência natural	400~800 Hz	400~800 Hz	400~800 Hz
15	Largura de banda	800~2500 Hz	800~2500 Hz	800~2500 Hz
16	Vibração aleatória	6g(20-2000Hz)	6g(20-2000Hz)	6g(20-2000Hz)
17	Impacto	100g,5ms,1/2sin	100g,5ms,1/2sin	100g,5ms,1/2sin
18	Temperatura de trabalho	-55~+85℃	-55~+85℃	-55~+85℃
19	Temperatura de armazenamento	-60~+120℃	-60~+120℃	-60~+120℃
20	Fonte de alimentação	±12~±15V	±12~±15V	±12~±15V
21	Consumo de corrente	≤±20mA	≤±20mA	≤±20mA
22	Sensor térmico	Personalizável	Personalizável	Personalizável
23	Tamanho	Ф25.4X30mm	Ф25.4X30mm	Ф25.4X30mm
24	Peso	≤80g	≤80g	≤80g

Aplicações

Medição de Inclinação de Perfuração
Aeronáutica Astronáutica
Instrumentos Equipamentos Inerciais

Principais Características

Alta resolução
Alta estabilidade
Alta precisão
Baixo consumo de energia
Excelente capacidade de sobrecarga
Tamanho compacto
Custo-efetivo
Ampla faixa de medição

Dimensões do Produto

Documentação

Documentação do Produto
