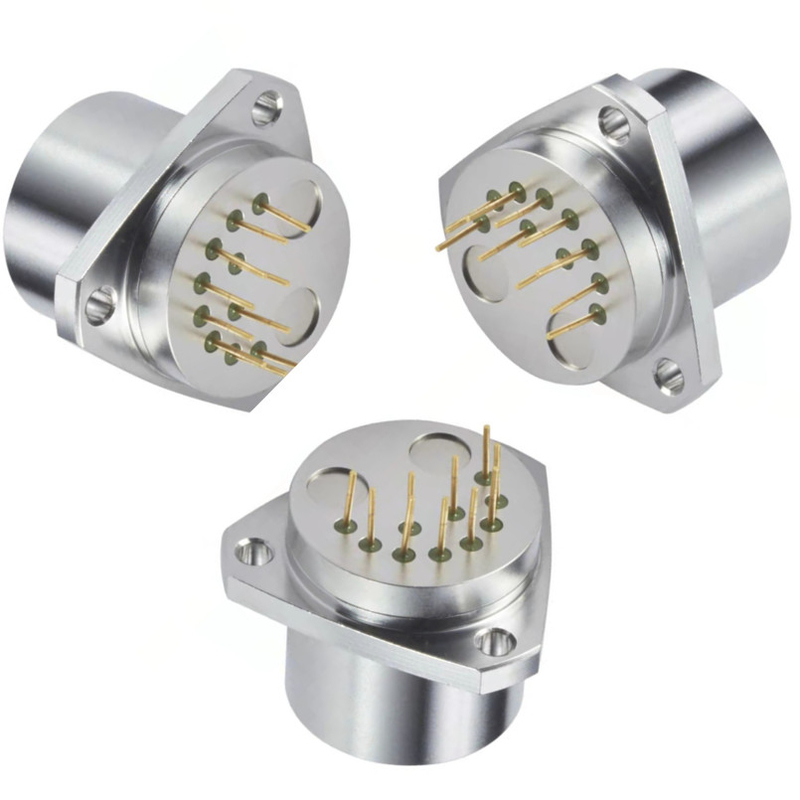

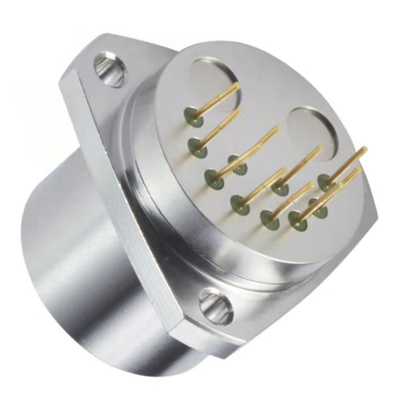

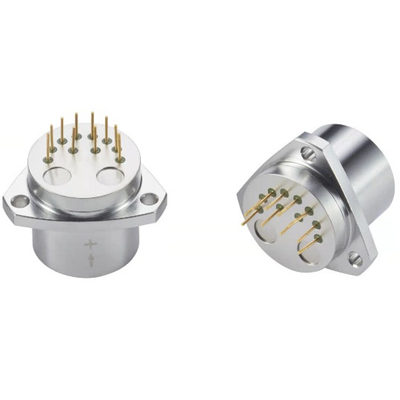

Acelerômetro flexível original alto de quartzo da escala 70g com sensor de temperatura

Acelerômetro flexível original alto de quartzo da escala 70g com sensor de temperatura

Nome da marca:	Firepower
Número do modelo:	JB2-02
MOQ:	1
preço:	600~1190
Condições de pagamento:	T/T
Capacidade de abastecimento:	500/month

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Distância:

±70g

Resolução:

5 μg

K0/k1 diagonal:

≤(±1 mg)

Fator de escala quilolitro:

0.8~1.5 mA/g

Tração diagonal Sigma k0 (1σ, um mês):

≤ 20 μg

Potência:

±12~±15V

Detalhes da embalagem:

esponja/caixa

Habilidade da fonte:

500/month

Destacar:

acelerômetro de quartzo 70g

Acelerômetro de quartzo com sensor de temperatura

Acelerômetro do Flexure de quartzo da escala alta

Descrição do produto

Acelerômetro de Quartzo Flexível Único de Alta Faixa 70g com Sensor de Temperatura

Especificações Chave

Atributo	Valor
Faixa	±70g
Resolução	5μg
Polarização k0/k1	≤(±1 mg)
Fator de escala kl	0.8~1.5 mA/g
Deriva de polarização Sigma k0 (1σ, um mês)	≤20 μg
Potência	±12~±15V

Visão Geral do Produto

A família de acelerômetros JB2 utiliza sensores flexíveis de quartzo exclusivos para medição de aceleração de alta faixa (70g) em ambientes aeroespaciais. Como o sensor predominante nos sistemas de navegação inercial strap-down de aeronaves comerciais e militares da China, ele oferece repetibilidade e confiabilidade excepcionais a longo prazo.

Apresentando um sistema sísmico Q-flex® patenteado de flexão de quartzo gravado com estrutura de massa sísmica de quartzo amorfo, o JB2 oferece excelente repetibilidade de polarização, fator de escala e alinhamento de eixo. A eletrônica integral produz uma corrente de saída proporcional à aceleração para medições estáticas e dinâmicas, conversível em tensão por meio de resistores de carga fornecidos pelo cliente.

O sensor de temperatura interno opcional permite melhorias dramáticas no desempenho por meio de algoritmos de compensação de temperatura para polarização, fator de escala e desalinhamento de eixo.

Principais Características

Excelente desempenho de repetibilidade de ativação
Design robusto para o meio ambiente
Sinal de saída analógico
Faixa ajustável em campo
Sensor de temperatura interno opcional para compensação térmica
Faixa de medição alta (70g)

Características de Desempenho

Nº	Parâmetro	JB2-01	JB2-02
1	Faixa de medição	±70g	±70g
2	Valor limite	5μg	5μg
3	Valor de desvio k0/k1	≤(±3 mg)	≤(±5 mg)
4	Fator de escala k1	1.3±0.2 mA/g	1.3±0.2 mA/g
5	Coeficiente não linear de segunda ordem K2	≤±20μg/g²	≤±30μg/g²
6	Estabilidade de curto prazo 0g 4 h	≤10 μg	≤20 μg
7	Estabilidade de curto prazo 1g 4 h	≤10 ppm	≤20 ppm
8	Valor de desvio repetibilidade abrangente σk0 (1σ,1 mês)	≤10 μg	≤30 μg
9	Repetibilidade abrangente do fator de escala σk1/k1 (1σ,1 mês)	≤15ppm	≤30 ppm
10	Repetibilidade abrangente do coeficiente não linear σk2/k1 (1σ,1 mês)	≤±10 μg/g²	≤±20 μg/g²
11	Coeficiente de temperatura do valor de desvio	≤±20 μg/℃	≤±30 μg/℃
12	Coeficiente de temperatura do fator de escala	≤±20 ppm/℃	≤±30ppm/℃
13	Ruído (A resistência de amostragem é 840Ω)	≤5mv	≤8.4mv
14	Frequência natural	400~800 Hz	400~800 Hz
15	Largura de banda	800~2500 Hz	800~2500 Hz
16	Vibração	5g(20-2000Hz)	5g(20-2000Hz)
17	Choque	100g,5ms,1/2sin	100g,5ms,1/2sin
18	Faixa de temperatura de operação	-40-+85℃	-40-+85℃
19	Faixa de temperatura de armazenamento	-60-+120℃	-60-+120℃
20	Potência	±12~±15V	±12~±15V
21	Consumo de corrente	≤±20mA	≤±20mA
22	Sensor de Temperatura	Sim e Não dois tipos	Sim e Não dois tipos
23	Tamanho	Ф25.4X30mm	Ф25.4X30mm
24	Peso	≤80g	≤80g

Aplicações Típicas

Medição de Perfuração e Inclinação
Aeronáutica e Astronáutica
Instrumentos e Equipamentos

Detalhes da Configuração

Observação: O sensor de temperatura é AD590. O ponto 10 é a conexão de alta potência, enquanto o ponto 9 é a conexão de baixa potência. Os pontos 9 e o terra de potência utilizam uma resistência de platina com um valor de 1K e coeficiente térmico inferior a 5ppm.

Baixar Desenho de Configuração e Especificações da Interface
