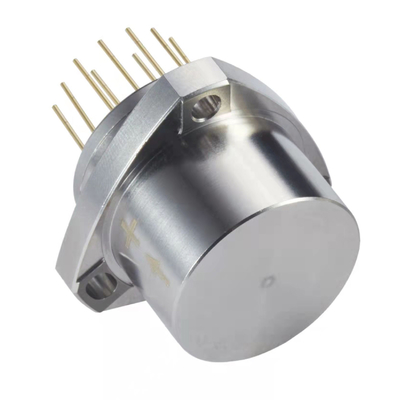

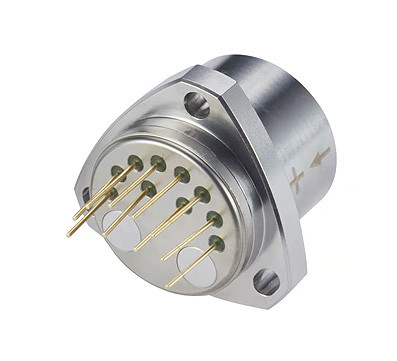

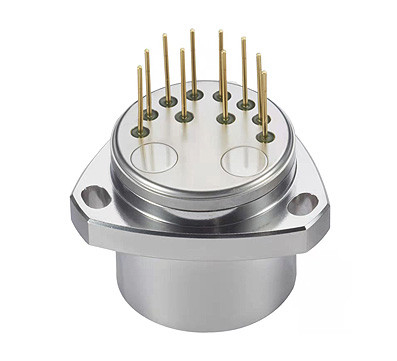

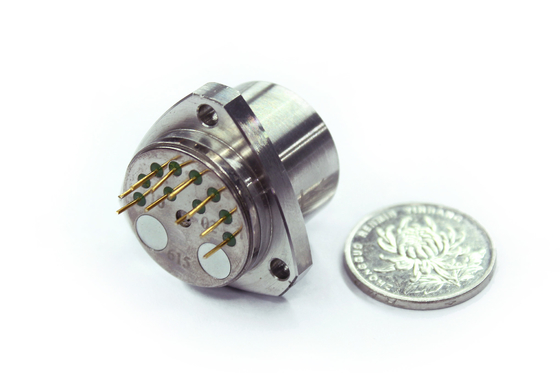

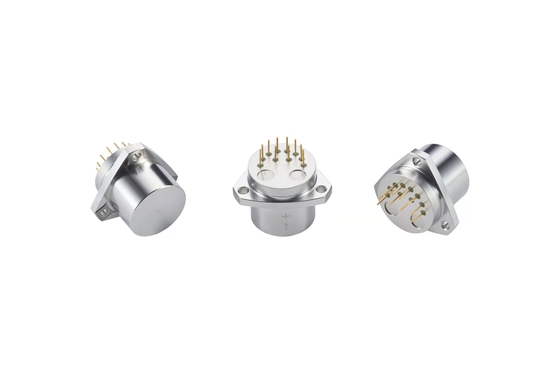

Sensor de vibração de acelerômetro de quartzo de eixo único de alto desempenho para a indústria do petróleo e do gás

Sensor de vibração de acelerômetro de quartzo de eixo único de alto desempenho para a indústria do petróleo e do gás

Nome da marca:	Firepower
Número do modelo:	AV1-01
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T
Capacidade de abastecimento:	500/month

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

Função:

ensaio de vibração

Faixa de medição:

±50g

Valor limiar:

5 μg

Valor de desvio K0/K1:

≤ ± 3 mg

Fator de escala k1:

10,3 ± 0,2 mA/g

Peso:

≤80g

Choque.:

100 g,5 ms, 1/2 sin

Fonte de alimentação:

±12~±15V

Consumo corrente:

≤ ± 20 mA

Largura de banda:

800~2500 hertz

Detalhes da embalagem:

esponja/caixa

Habilidade da fonte:

500/month

Destacar:

Sensor de aceleração flexível de quartzo

Sensor de navegação inercial de feedback de torque

Sensor de navegação inercial flexível de quartzo

Descrição do produto

Sensor de Vibração Acelerômetro de Quartzo de Eixo Único de Alto Desempenho

Sensor de vibração de precisão projetado para aplicações exigentes na indústria de petróleo e gás.

Especificações Chave

Atributo	Valor
Função	Teste de vibração
Faixa de medição	±50g
Valor limite	5μg
Valor de desvio k0/k1	≤(±3 mg)
Fator de escala k1	1.3±0.2 mA/g
Peso	≤80g
Resistência ao choque	100g,5ms,1/2seno
Fonte de alimentação	±12~±15V
Consumo de corrente	≤±20mA
Largura de banda	800~2500 Hz

Visão Geral do Produto

O acelerômetro de flexibilidade de quartzo da Série AV1 é um sensor de grau inercial de alta precisão com estabilidade de longo prazo, repetibilidade, desempenho de inicialização, adaptabilidade ambiental e confiabilidade excepcionais. Esta solução econômica fornece saída de corrente linear proporcional à força recebida, permitindo que os usuários selecionem resistores de amostragem apropriados para precisão ideal.

O sensor de temperatura embutido permite o ajuste da saída de corrente linear com as mudanças de temperatura (compensação opcional disponível). Adequado para aplicações de teste estáticas e dinâmicas, este sensor atende aos requisitos padrão de medição de vibração em ambientes industriais exigentes.

Especificações Técnicas

Parâmetro	Especificação AV1-01
Faixa de medição	±50g
Valor limite	5μg
Valor de desvio k0/k1	≤(±3 mg)
Fator de escala k1	1.3±0.2 mA/g
Coeficiente não linear de segunda ordem K2	≤±20μg /g²
Estabilidade de curto prazo 0g 4 h	≤10 μg
Estabilidade de curto prazo 1g 4 h	≤10 ppm
Repetibilidade do valor de desvio σk0 (1σ,1 mês)	≤10 μg
Repetibilidade do fator de escala σk1/k1 (1σ,1 mês)	≤15ppm
Repetibilidade do coeficiente não linear σk2/k1(1σ,1 mês)	≤±10 μg /g²
Coeficiente de temperatura do valor de desvio	≤±10 μg /ºC
Coeficiente de temperatura do fator de escala	≤±20 ppm /ºC
Ruído (resistência de amostragem de 840Ω)	≤5mv
Frequência natural	400~800 Hz
Largura de banda	800~2500 Hz
Resistência à vibração	5g(20-2000Hz)
Resistência ao choque	100g,5ms,1/2seno
Faixa de temperatura de operação	-40 a +85ºC
Faixa de temperatura de armazenamento	-60 a +120ºC
Fonte de alimentação	±12~±15V
Consumo de corrente	≤±20mA
Sensor de temperatura	Disponível em dois tipos (com/sem)
Dimensões	Ф25.4X30mm
Peso	≤80g

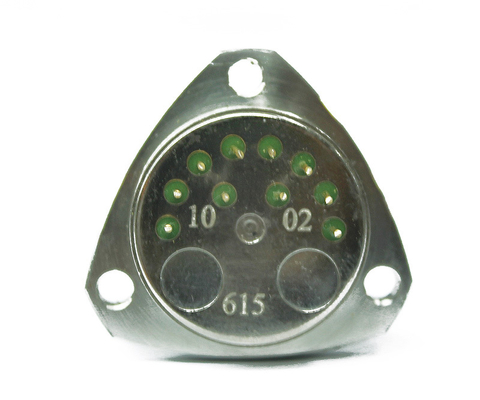

Diagrama do Produto

Diretrizes de Instalação

A superfície da flange do sensor serve como superfície de referência de instalação para montagem adequada.

Manuseio e Precauções de Segurança

Este sensor é um instrumento de precisão - manuseie com cuidado e evite quedas ou impactos
Não exceda os limites especificados de choque/vibração (100g,5ms,1/2seno)
Embale com espuma de amortecimento ≥20mm durante o transporte, prendendo o sensor para evitar movimentos
Ao enviar várias unidades, evite o contato entre os sensores
Verifique todas as conexões dos pinos antes de ligar
Armazene na embalagem original em ambiente seco e ventilado
Observe as medidas adequadas de proteção contra descarga eletrostática (ESD)
