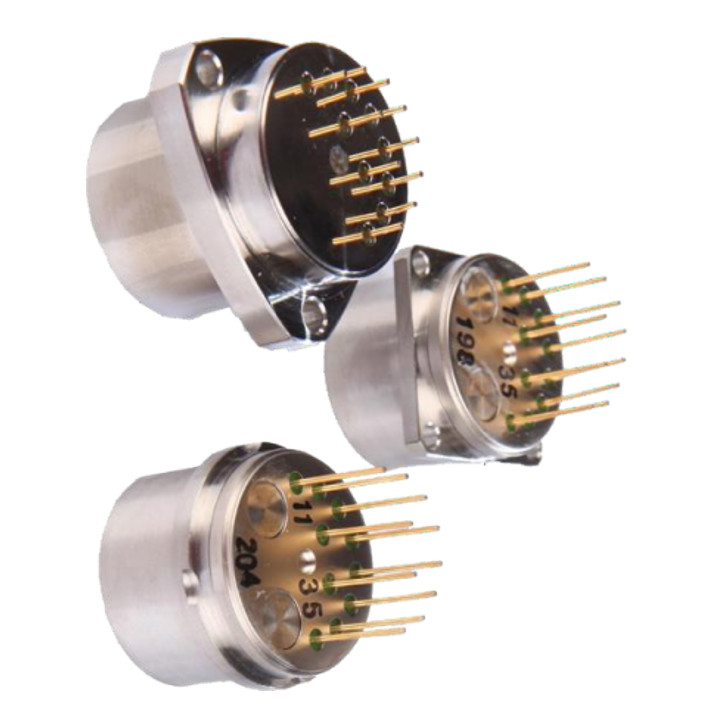

Acelerômetro de sistemas de navegação de alta precisão aeroespacial com sensor de temperatura
Introdução do produto
O sensor de aceleração flexível de quartzo da série ZT é um acelerômetro de feedback de torque de eixo único.Ele detecta o sinal de aceleração externo através da massa de detecção, e então o demodula e amplifica através do circuito servo.Finalmente, o sinal de corrente de saída é proporcional ao sinal de aceleração.Os produtos são amplamente utilizados em sistemas de navegação de alta precisão aeroespacial.
Características de desempenho
| Propriedades elétricas | |
| Tensão operacional | ±(12～18)VCC |
| Resistência de isolamento | 50MΩ,@50VCC |
| Consumo de energia | ≤480mw@±15VCC |
| Consumo atual | ≤16mA@±15VCC |
| atuação | Unidade | ||
| ZT-01 | ZT-02 | ||
| Variar | ≥±30 | ≥±30 | g |
| Limiar (resolução) | ≤5×10-6g | ≤5×10-6g | g |
| Tendência | ≤±3 | ≤±3 | mg |
| Coeficiente de temperatura (-40 ~ 70 ℃) | ≤30 | ≤35 | μg/℃ |
| Erro composto mensal (55 ℃, 1σ) | ≤30 | ≤30 | μg |
| Fator de escala | 1,25±0,15 | 1,25±0,15 | mA/g |
| Coeficiente de temperatura (-40 ~ 70 ℃) | ≤40 | ≤50 | ppm/℃ |
| Erro composto mensal (55 ℃, 1σ) | ≤50 | ≤60 | ppm |
| Coeficiente não linear de segunda ordem | ≤20 | ≤20 | μg /g2 |
| Ângulo de desalinhamento | ≤ 0,48 (100 segundos de arco) | ≤ 0,48 (100 segundos de arco) | mrad |
| Frequência natural | ≤800 | ≤800 | Hz |
| largura de banda | 800～2500 | 800～2500 | Hz |
| Temperatura de operação | -45～+80 | -45～+80 | ℃ |
| Qualidade | ≤80 | ≤80 | Grama |
| Condições ambientais | |
| Vibração aleatória (sem energia) | 8 gramas, (20～2000) Hz |
| Choque (sem energia) |
150g,4,5ms,meio seno |
Dimensão
