Acelerômetro de navegação por sensor de vibração inercial, acelerômetro flexível para INS

Nome da marca:	Firepower
Número do modelo:	ZT
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T
Capacidade de abastecimento:	500/month

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

Peso:

≤80g

Tendência:

≤±3 mg

Fator de escala:

1,25±0,15 mA/g

Frequência natural:

≤800 Hz

largura de banda:

800～2500

Coeficiente não linear de segunda ordem:

≤20 μg /g2

Detalhes da embalagem:

esponja/caixa

Habilidade da fonte:

500/month

Destacar:

Sensor de vibração inercial Acelerômetro de navegação

Acelerômetro flexível de navegação

Acelerômetro flexível INS

Descrição do produto

Nível de navegação Acelerômetro Sensor de vibração inercial Acelerômetro flexível para INS

Características de desempenho

Propriedades elétricas
Tensão operacional	±(12～18)VCC
Resistência de isolamento	50MΩ,@50VCC
Consumo de energia	≤480mw@±15VCC
Consumo atual	≤16mA@±15VCC

atuação			Unidade
	ZT-01	ZT-02
Variar	≥±30	≥±30	g
Limiar (resolução)	≤5×10-6g	≤5×10-6g	g
Tendência	≤±3	≤±3	mg
Coeficiente de temperatura (-40 ~ 70 ℃)	≤30	≤35	μg/℃
Erro composto mensal (55 ℃, 1σ)	≤30	≤30	μg
Fator de escala	1,25±0,15	1,25±0,15	mA/g
Coeficiente de temperatura (-40 ~ 70 ℃)	≤40	≤50	ppm/℃
Erro composto mensal (55 ℃, 1σ)	≤50	≤60	ppm
Coeficiente não linear de segunda ordem	≤20	≤20	μg /g2
Ângulo de desalinhamento	≤ 0,48 (100 segundos de arco)	≤ 0,48 (100 segundos de arco)	mrad
Frequência natural	≤800	≤800	Hz
largura de banda	800～2500	800～2500	Hz
Temperatura de operação	-45～+80	-45～+80	℃
Qualidade	≤80	≤80	Grama

Condições ambientais
Vibração aleatória (sem energia)	8 gramas, (20～2000) Hz
Choque (sem energia)	150g,4,5ms,meio seno

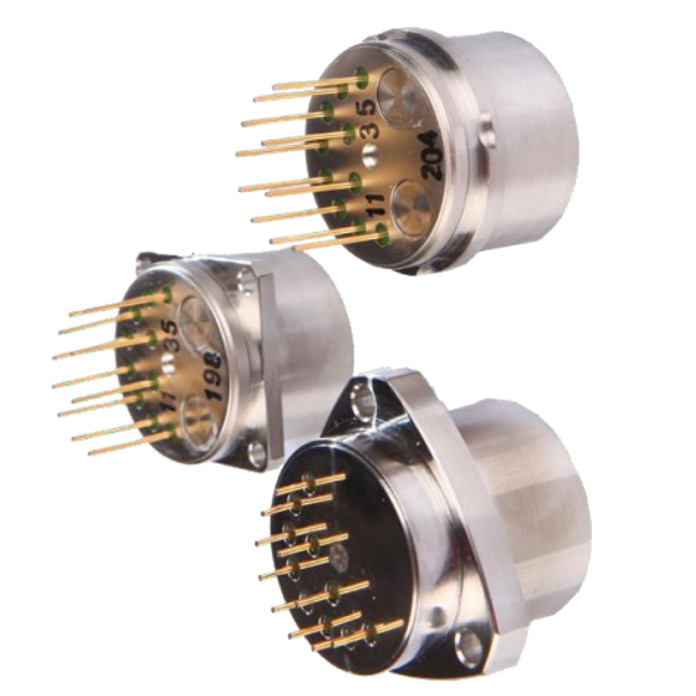

Acelerômetro de navegação por sensor de vibração inercial, acelerômetro flexível para INS 0

Introdução do produto

O sensor de aceleração flexível de quartzo da série ZT é um acelerômetro de feedback de torque de eixo único.Ele detecta o sinal de aceleração externo através da massa de detecção, e então o demodula e amplifica através do circuito servo.Finalmente, o sinal de corrente de saída é proporcional ao sinal de aceleração.Os produtos são amplamente utilizados em sistemas de navegação de alta precisão aeroespacial.

Dimensão

Acelerômetro de navegação por sensor de vibração inercial, acelerômetro flexível para INS 1

Requerimentos de instalação

A superfície do flange do sensor é a superfície de referência da instalação.

Precauções

O sensor é uma peça de desgaste.Manuseie-o com cuidado e não o deixe cair nem o toque.O impacto e a vibração não devem exceder os requisitos técnicos do produto.
O sensor deve ser embalado de forma confiável durante o transporte e não deve haver menos de 20 mm de espuma tampão ao redor dele, e o sensor deve ser fixado com espuma.Quando vários sensores estiverem embalados, certifique-se de que eles não colidam uns com os outros.
Antes de ligar, verifique a fiação de cada pino, que não deve estar conectada incorretamente.
O produto é armazenado na caixa de embalagem original em ambiente seco e ventilado.Manuseie com cuidado ao mover.
Preste atenção à proteção eletrostática.
