Giro óptico de fibra óptica de eixo único de alta estabilidade com saída RS422 para sistema de navegação
Descrição do produto

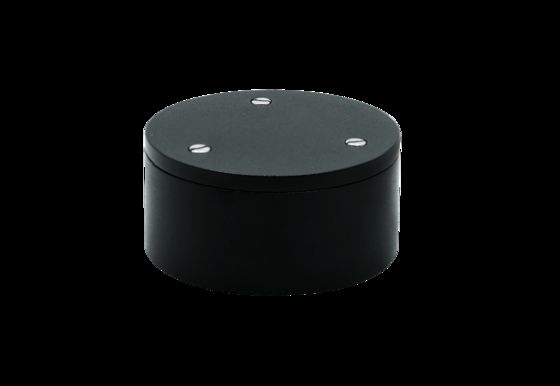

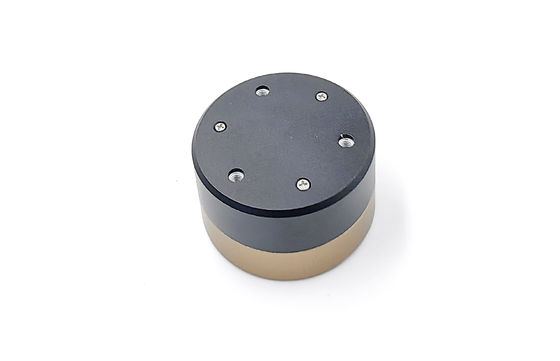

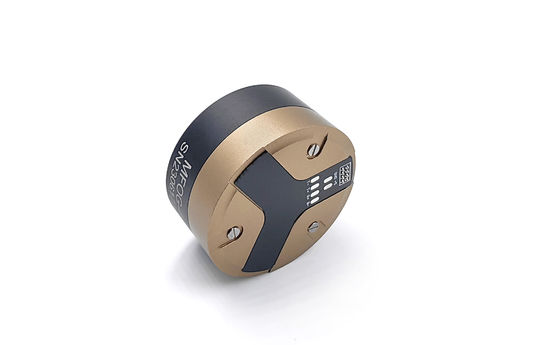

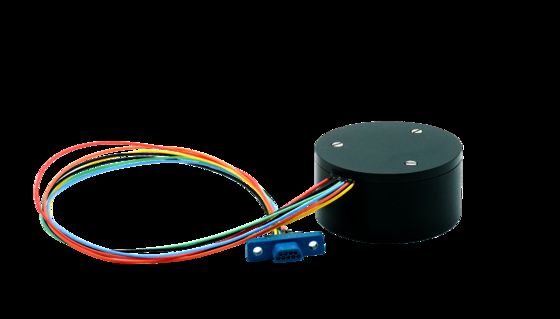

O giroscópio de fibra óptica de eixo único F50 é um sensor de velocidade angular de média precisão em estado sólido que integra luz, máquinas e eletricidade.O produto possui as características de alta precisão, pequeno tamanho, peso leve, alta fiabilidade e desempenho de alto custo.
A estabilidade de desvio zero do produto é igual ou inferior a 0,5°/h (10s smooth), a largura de banda da frequência de resposta, fonte de alimentação de corrente contínua +5V, potência inferior a 4W,e o método de comunicação digital RS422 é adotado, que é conveniente para os utilizadores a utilizar, e é um dispositivo inercial ideal para substituir o tradicional giroscópio mecânico.
Áreas de aplicação: aplicações em sistemas de navegação inercial de média precisão, sistemas de posicionamento e orientação, sistemas de medição de posição, sistemas de estabilização por servo, etc.
Composição
a) Unidade de via óptica: incluindo fonte luminosa dopada com erbio, anel de fibras, modulador de fase óptico integrado, acoplador de fibras, fotodetector;
b) Unidade de circuito: circuito de condução da fonte luminosa, placa de circuito de sinalização de detecção e controlo;
c) Peças estruturais giroscópias.
Parâmetros técnicos
| PROJETO | UNIT | F50A | F50B | F50C |
| Faixa de medição | /s | -500 ~ +500 | ||
| Estabilidade de desvio zero | °/h, 10s | ≤ 0.05 | ≤ 0.1 | ≤ 0.2 |
| Repetitividade sem preconceito | °/h | ≤ 0.05 | ≤ 0.1 | ≤ 0.2 |
| Coeficiente de caminhada aleatória | % √h | ≤ 0.006 | ≤ 0.01 | ≤ 0.02 |
| Não-linearidade do fator de escala | ppm | ≤ 30 | ≤ 40 | ≤ 50 |
| Repetitividade do fator de escala | ppm | ≤ 30 | ≤ 40 | ≤ 50 |
| Asimetria do fator de escala | ppm | ≤ 30 | ≤ 40 | ≤ 50 |
| Horário de início | S | ≤ 1 | ||
| Largura de banda | Hz | 500 | ||
| Fornecimento de energia | V | ± 5 ± 0.15 | ||
| Potência | W | ≤ 6 | ||
| Temperatura de funcionamento | °C | -40~+70 | ||
| Temperatura de armazenamento | °C | -55~+85 | ||
| Vibração | Hz,g2/Hz | 20~2000,0.06 | ||
| Impacto | g,ms | 3,011 | ||
| Taxa de Baud | bps | 921600 ((Customizável) | ||
| Modo de saída | / | RS-422 | ||
| Conector | / | J30J-15TJL/(Customizável) | ||
| Dimensões globais | mm | 50*50*32 | ||
| Dimensões da instalação | mm | 43*43 | ||
Forma e dimensões da instalação
Dimensão global: (unidade: mm)
Φ50 X 36 (OD X H)
Figura de montagem 50 x 50 mm
Dimensões de instalação: 41 X 41, 4 M3 parafusos
Peso:220±30 g
