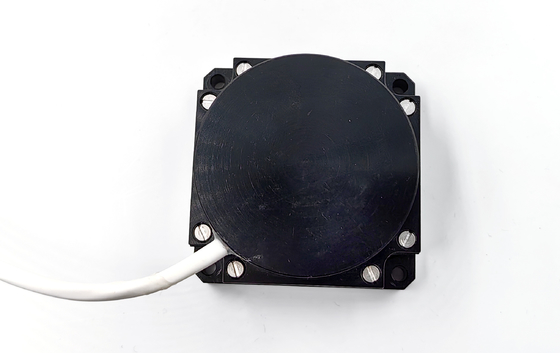

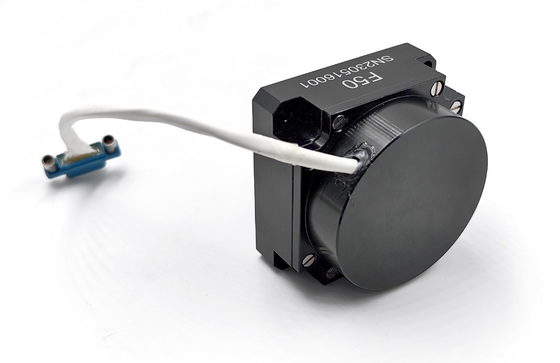

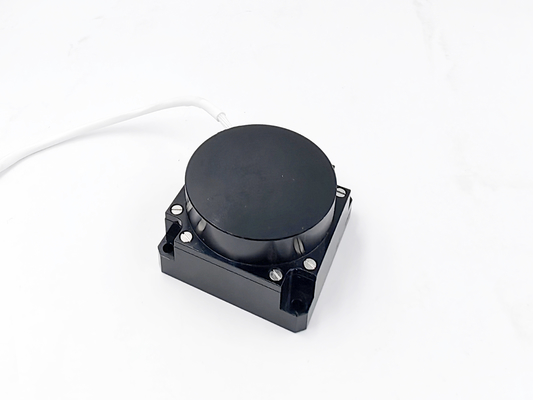

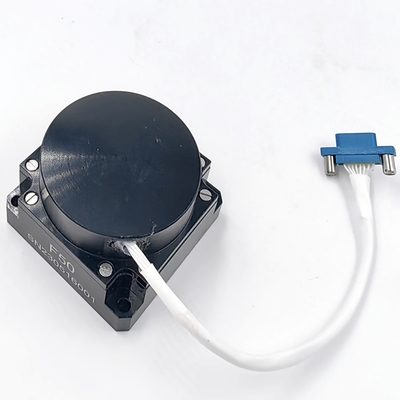

Giro óptico de fibra óptica de eixo único de alta estabilidade com saída RS422 para sistema de navegação

Nome da marca:	Firepower
Número do modelo:	F50
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T
Capacidade de abastecimento:	200/month

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

Alcance dinâmico:

±500°/s

estabilidade de viés zero:

≤0,5°/h

Tempo de repetibilidade de polarização zero:

≤0,5°/h

Coeficiente de caminhada aleatória:

≤ 0,006% √h

Não linearidade do fator de escala:

≤30ppm

Tensão de alimentação:

+5V

Vibração:

20 ~ 2000 Hz,0.06 g2/Hz

interface:

RS-422

Detalhes da embalagem:

caixa de sponge+

Habilidade da fonte:

200/month

Destacar:

Giroscópio de Fibra Óptica de Neblina

Giroscópio de Fibra Óptica de 20 ppm

Giroscópio de Névoa de 5V

Descrição do produto

Giro óptico de fibra óptica de eixo único de alta estabilidade com saída RS422 para sistema de navegação

Descrição do produto

O giroscópio de fibra óptica de eixo único F50 é um sensor de velocidade angular de média precisão em estado sólido que integra luz, máquinas e eletricidade.O produto possui as características de alta precisão, pequeno tamanho, peso leve, alta fiabilidade e desempenho de alto custo.

A estabilidade de desvio zero do produto é igual ou inferior a 0,5°/h (10s smooth), a largura de banda da frequência de resposta, fonte de alimentação de corrente contínua +5V, potência inferior a 4W,e o método de comunicação digital RS422 é adotado, que é conveniente para os utilizadores a utilizar, e é um dispositivo inercial ideal para substituir o tradicional giroscópio mecânico.

Áreas de aplicação: aplicações em sistemas de navegação inercial de média precisão, sistemas de posicionamento e orientação, sistemas de medição de posição, sistemas de estabilização por servo, etc.

Composição

a) Unidade de via óptica: incluindo fonte luminosa dopada com erbio, anel de fibras, modulador de fase óptico integrado, acoplador de fibras, fotodetector;
b) Unidade de circuito: circuito de condução da fonte luminosa, placa de circuito de sinalização de detecção e controlo;
c) Peças estruturais giroscópias.

Parâmetros técnicos

PROJETO	UNIT	F50A	F50B	F50C
Faixa de medição	/s	-500 ~ +500
Estabilidade de desvio zero	°/h, 10s	≤ 0.05	≤ 0.1	≤ 0.2
Repetitividade sem preconceito	°/h	≤ 0.05	≤ 0.1	≤ 0.2
Coeficiente de caminhada aleatória	% √h	≤ 0.006	≤ 0.01	≤ 0.02
Não-linearidade do fator de escala	ppm	≤ 30	≤ 40	≤ 50
Repetitividade do fator de escala	ppm	≤ 30	≤ 40	≤ 50
Asimetria do fator de escala	ppm	≤ 30	≤ 40	≤ 50
Horário de início	S	≤ 1
Largura de banda	Hz	500
Fornecimento de energia	V	± 5 ± 0.15
Potência	W	≤ 6
Temperatura de funcionamento	°C	-40~+70
Temperatura de armazenamento	°C	-55~+85
Vibração	Hz,g2/Hz	20~2000,0.06
Impacto	g,ms	3,011
Taxa de Baud	bps	921600 ((Customizável)
Modo de saída	/	RS-422
Conector	/	J30J-15TJL/(Customizável)
Dimensões globais	mm	505032
Dimensões da instalação	mm	43*43

Forma e dimensões da instalação

Dimensão global: (unidade: mm)
Φ50 X 36 (OD X H)
Figura de montagem 50 x 50 mm
Dimensões de instalação: 41 X 41, 4 M3 parafusos
Peso:220±30 g
