Micro giroscópio da fibra ótica com NÉVOA Nano dos dispositivos da fibra da saída análoga

Nome da marca:	Firepower
Número do modelo:	FCG24D
MOQ:	1
preço:	1600 USD
Condições de pagamento:	T/T
Capacidade de abastecimento:	100/Mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

Modo de saída:

Análogo

Distância:

≥500°/s

Polarização (Allan):

≤0.2°/h

Consumo:

≤0.7w

Fornecimento de energia:

5 (±0.15) V

Caminhada aleatória:

≤0.1°/√h (1σ)

Fator de escala:

4 mv/° /s

Detalhes da embalagem:

Caixa de Sponge+

Habilidade da fonte:

100/Mês

Destacar:

Giroscópio Nano da fibra ótica

Micro giroscópio da fibra ótica

Giroscópio da fibra ótica da saída análoga

Descrição do produto

Micro giroscópio da fibra ótica com NÉVOA Micro-Nano dos dispositivos da fibra da saída análoga

1 espaço

Este documento especifica as exigências e os métodos para o uso e a manutenção do giroscópio micro-nano da fibra ótica FCG-24 (produto para breve).

2 referências e padrões

Programa de controle de GJB1649-1993 ESD para produtos eletrônicos

3 definições

Nenhum.

Introdução de produto 4

4,1 vista geral do produto

O giroscópio micro-nano da fibra ótica FCG-24 (referiu em seguida porque este produto) é um sistema ótico de integração do sensor da taxa angular com saída análoga, mecânicos e eletrônica. É baseado no efeito de Sagnac, integra uma variedade de dispositivos micro-nano da fibra, e realiza o processo da detecção detectando, processando e alimentando para trás a diferença de fase gerada por dois feixes de luz que propagam em sentidos opostos.

Este produto é composto principalmente de componentes óticos do trajeto, de componentes de circuito e de componentes estruturais. Tem as características da estrutura simples, nenhumas peças moventes, nenhumas peças do desgaste, começo rápido, tamanho pequeno, peso leve e assim por diante. E pode ser aplicar-se a esses controle de atitude e medida do portador.

4,2 composição

O produto é composto principalmente dos seguintes componentes:

A) um conjunto ótico do trajeto;

B) Placa de circuito do sinal da detecção e de controle;

C) Esqueleto de fibra ótica do anel, escudo e outras peças estruturais;

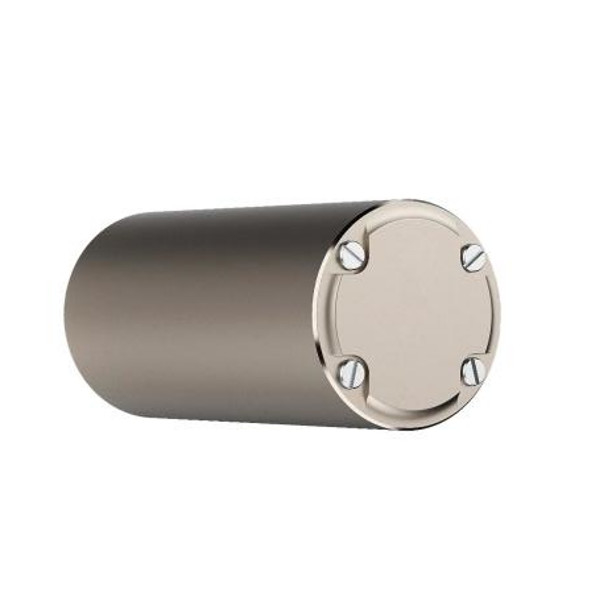

4,3 aparência e dimensão

O produto é cilíndrico, com dimensões totais do × 40mm de φ24 milímetro

Fig. 1 desenho de esboço do giroscópio micro-nano da fibra ótica FCG-24

4,4 pesos

≤40g.

4,5 temperatura de funcionamento

-40℃~+65℃.

4,6 temperatura de armazenamento

-55℃~+85℃.

4,7 vibração aleatória

Nível aleatório da vibração: 20g, escala de frequência: 20Hz ~ 2000Hz.

Parâmetros de desempenho principais da tabela 1

Artigos	FCG24D	Unidade
Modo de saída	Analógico
Conector	Placa de solda
Linha central	1
Consumo	≤0.7	w
Fonte de alimentação	5 (±0.15)	V
Caminhada aleatória	≤0.1	°/√h (1σ)
Escala	≥500	°/s
Incline (10s, 1σ)	≤2	°/h
Polarização (Allan)	≤0.2	°/h
Repetibilidade diagonal (Allan)	≤0.2	°/h
Fator de escala	4	mv/° /s
Não-linearidades do fator de escala	≤1000	PPM (1σ)
Comece acima tempo	≤1	s
Largura de banda	450	Hertz
Temp de trabalho.	-45~+70	℃
Temp da loja.	-55~+85	℃
Vibração	20~2000,0.04	Hertz, ² /Hz de g
Dimensões	Φ24*40	milímetro
Peso	≤30	g

4.9.1 relação mecânica

A superfície inferior do produto é a superfície de montagem, com as 3 linhas M3 e conexão mecânica externo.

Figura 2 dimensão da instalação

4.9.2 exigências de poder

A fonte da alimentação externa ao produto tem dois circuitos, e as exigências são mostradas na tabela 2:

Exigências da fonte da alimentação externa da tabela 2

	+5V
Tensão	4.85V~5.15V
Ondinha	20mV
Corrente elétrica	0.25A
