Micro giroscópio Nano da fibra ótica, Rate Sensor With Digital Output angular

Nome da marca:	Firepower
Número do modelo:	FCG24
MOQ:	1
preço:	1600 USD
Condições de pagamento:	T/T
Capacidade de abastecimento:	100/month

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Modo de saída:

RS422

Distância:

≥500°/s

Polarização (Allan):

≤0.2°/h

Consumo:

≤0.7w

Fornecimento de energia:

5 (±0.15) V

Caminhada aleatória:

≤0.04°/√h (1σ)

Fator de escala:

4 mv/° /s

Detalhes da embalagem:

Caixa de Sponge+

Habilidade da fonte:

100/month

Destacar:

Giroscópio da fibra ótica da saída RS422

Sistema ótico de integração Rate Sensor angular

Micro fibra Nano Rate Sensor angular

Descrição do produto

Saída angular de Rate Sensor Integrating Optics With Digital do giroscópio Micro-Nano da fibra ótica

1 espaço

Este documento especifica as exigências e os métodos para o uso e a manutenção do giroscópio micro-nano da fibra ótica MFOG-24 (produto para breve).

2 referências e padrões

Programa de controle de GJB1649-1993 ESD para produtos eletrônicos

3 definições

Nenhum.

Introdução de produto 4

4,1 vista geral do produto

O giroscópio micro-nano da fibra ótica MFOG-24 (referiu em seguida porque este produto) é um sistema ótico de integração do sensor da taxa angular com saída digital, mecânicos e eletrônica. É baseado no efeito de Sagnac, integra uma variedade de dispositivos micro-nano da fibra, e realiza o processo da detecção detectando, processando e alimentando para trás a diferença de fase gerada por dois feixes de luz que propagam em sentidos opostos.

Este produto é composto principalmente de componentes óticos do trajeto, de componentes de circuito e de componentes estruturais. Tem as características da estrutura simples, nenhumas peças moventes, nenhumas peças do desgaste, começo rápido, tamanho pequeno, peso leve e assim por diante. E pode ser aplicar-se a esses controle de atitude e medida do portador.

4,2 composição

O produto é composto principalmente dos seguintes componentes:

A) um conjunto ótico do trajeto;

B) Placa de circuito do sinal da detecção e de controle;

C) Esqueleto de fibra ótica do anel, escudo e outras peças estruturais;

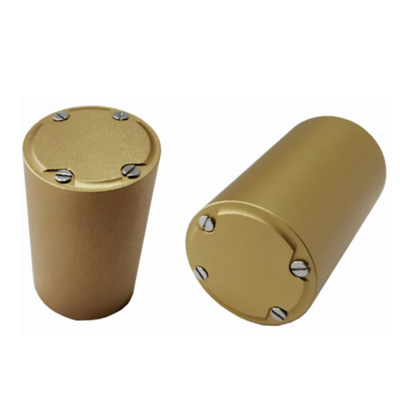

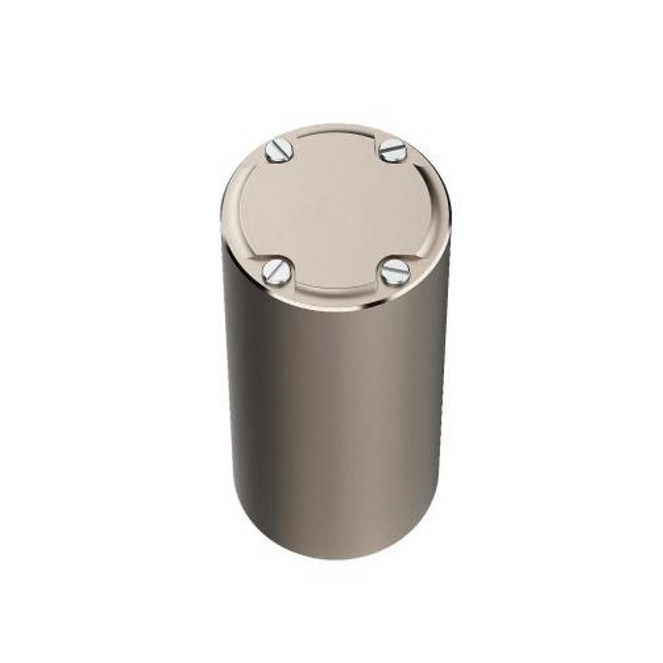

4,3 aparência e dimensão

O produto é cilíndrico, com dimensões totais do × 40mm de φ24 milímetro

Micro giroscópio Nano da fibra ótica, Rate Sensor With Digital Output angular 0

Parâmetros de desempenho principais da tabela 1

Artigos	MFOG24	Unidade
Sinal de saída	RS422
Conector	Placa de solda
Linha central	1
Consumo	≤1.5	w
Fonte de alimentação	5 (±0.15)	V
Caminhada aleatória	≤0.04	°/√h (1σ)
Escala	≥500	°/s
Incline (10s, 1σ)	≤1.5	°/h
Polarização (Allan)	≤0.4	°/h
Repetibilidade diagonal (Allan)	≤0.4	°/h
Fator de escala	3600	(LSB/o /s)
Não-linearidades do fator de escala	≤300	PPM (1σ)
Comece acima tempo	≤1	s
Largura de banda	300	Hertz
Temp de trabalho.	-45~+70	℃
Temp da loja.	-55~+85	℃
Vibração	20~2000,0.04	Hertz, ² /Hz de g
Dimensões	Φ24*40	milímetro
Peso	≤30	g
