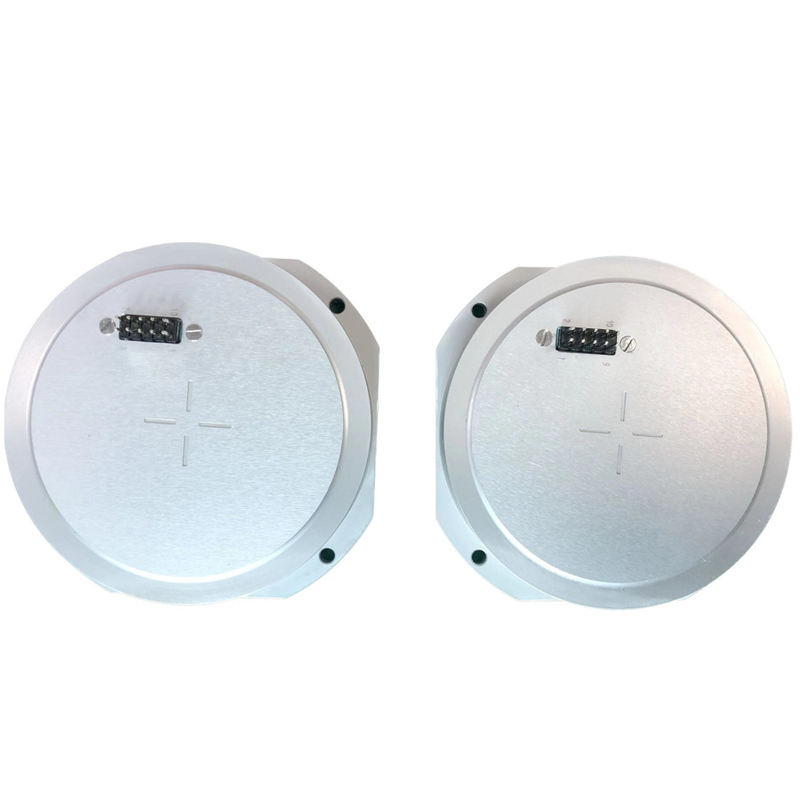

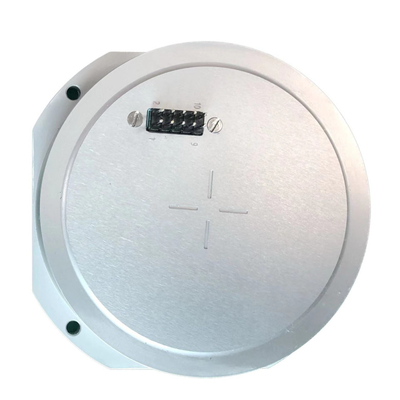

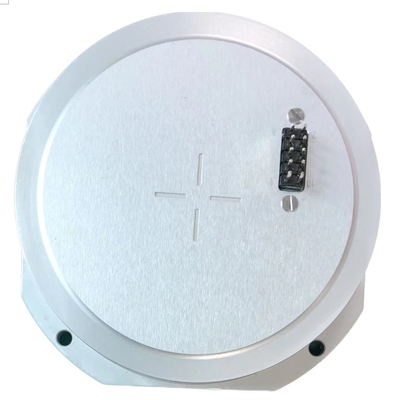

Linha central do giroscópio ótico similar do elevado desempenho VG910 única

Nome da marca:	Firepower
Número do modelo:	MFOG910
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T
Capacidade de abastecimento:	100/month

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Nome do produto:

único giroscópio da linha central

Faixa de medição:

-250~+250º/s

Dimensões globais:

82×82×20mm

Fator de escala:

7±0.5mvdeg/s

Tensão de alimentação:

Vibração aleatória:

6.06g, 20~2000Hz

Detalhes da embalagem:

sponge+box

Habilidade da fonte:

100/month

Destacar:

giroscópio 5v ótico

Único sensor do giroscópio da linha central

giroscópio da fibra ótica 2000Hz

Descrição do produto

Analógico novo do giroscópio da fibra ótica do giroscópio ótico similar do elevado desempenho VG910 do sensor do giroscópio Vg910

Parâmetros de desempenho principais
Veja os parâmetros de desempenho principais do produto para detalhes.

Número de série	Artigo do teste	Unidade	Exigências técnicas
1	Dimensões totais	milímetro	82×82×20
2	Fator de escala	mv/°/s	7±0.5
3	Temperatura de funcionamento	℃	-40~+60
4	Escala de medição	°/s	-250~+250
5	Polaridade da saída	--	Tensão positiva das saídas da rotação sentido horário
6	Tensão de fonte	v	+5
7	Vibração aleatória	--	6.06g, 20~2000Hz

1 vista geral

Este documento especifica as exigências do uso e os métodos do giroscópio da fibra ótica da único-linha central VG-910 (referiu como o produto). O giroscópio tem dois estados de digital e de análogo. Os usuários podem personalizar o giroscópio com estados de saída diferentes de acordo com necessidades diferentes.

Introdução de produto 2

2,1 princípio

Este produto é um sensor com inércia da taxa angular baseado no efeito ótico de Sagnac, que é usado para medir a taxa angular do portador ao longo da linha central sensível do produto.

2,2 função

Para o estado da simulação, as funções correspondem ao seguinte:

1) Giroscópio do estado análogo: forneça um canal de informação análoga da taxa angular (sinal da tensão).

2,3 campo de aplicação

Os produtos são principalmente apropriados para o sistema de navegação com inércia, o sistema do posicionamento e da orientação, o sistema de medida da atitude, o sistema de estabilização servo e as outras aplicações.

2,4 composição

Os componentes principais do produto são como segue:

1) Um trajeto ótico compreende uma fonte luminosa de SLD, um re de fibra ótica, um modulador ótico integrado da fase, um acoplador de fibra ótica e um fotodetector;

2) O circuito compreende um circuito de condução da fonte luminosa e uma placa de circuito do sinal da detecção e de controle;

3) Peças estruturais do giroscópio.

3. Exigências técnicas principais

3,1 função

Informação análoga da taxa angular da saída (sinal da tensão).

3,2 composição

Os componentes principais do produto são como segue:

4) Um trajeto ótico compreende uma fonte luminosa de SLD, um re de fibra ótica, um modulador ótico integrado da fase, um acoplador de fibra ótica e um fotodetector;

5) O circuito compreende um circuito de condução da fonte luminosa e uma placa de circuito do sinal da detecção e de controle;

3) Peças estruturais do giroscópio.

3,3 dimensões do esboço e da instalação

Dimensão total (milímetro): 82 × 20 DO × 82 (L × DE W DO × H);

Dimensão da instalação (milímetro): (60,8 ± 0,1) × (60,8 ± 0,1) (L × W), × 4 de Φ3.6mm, como mostrado.

Linha central do giroscópio ótico similar do elevado desempenho VG910 única 0
