Giroscópio de fibra ótica triaxial FOG com placa de aquisição de dados para navegação de alta precisão

FOG triaxial com placa de aquisição de dados para navegação de alta precisão

Características de desempenho

Este produto é um sensor de taxa angular inercial baseado no efeito Sagnac óptico, que é usado para medir a taxa angular do transportador ao longo do eixo sensível do produto.Uma unidade de detecção de taxa angular do produto é um anel de fibra óptica, um circuito digital de detecção de circuito fechado é adotado para extrair a diferença de caminho óptico da luz de propagação no sentido horário e anti-horário causada pela taxa angular física externa e detectada pelo anel de fibra óptica e, enquanto isso , um sinal de tensão convertido de um sinal de diferença de caminho óptico é submetido a feedback e controle de circuito fechado, de modo que a modulação e a demodulação do sinal sejam realizadas e o objetivo da detecção de sinal de taxa angular de alta precisão seja alcançado.

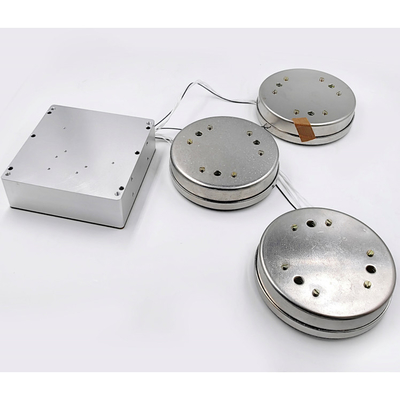

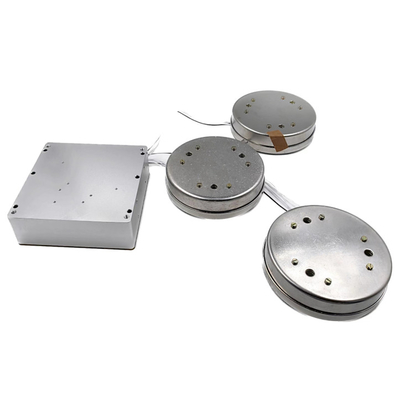

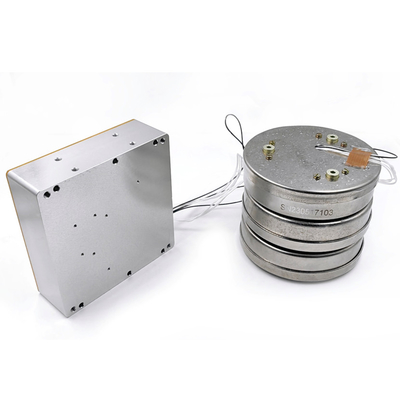

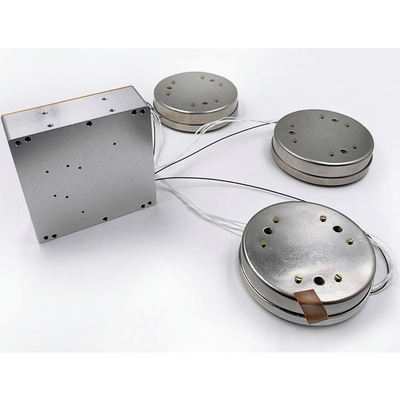

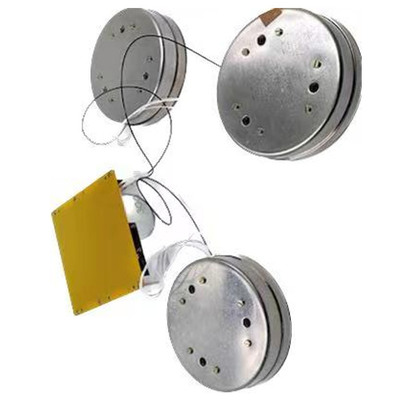

Este produto consiste em uma unidade óptica de detecção de velocidade angular e uma unidade de detecção de sinal e fornece informações de incremento angular de três eixos e temperatura interna.

Os produtos são principalmente adequados para sistemas de navegação inercial de alta precisão, sistemas de posicionamento e orientação e outras aplicações.

Dimensão total da caixa de circuito (mm): (96 ± 0,1) × (96 ± 0,1) × (32,9 ± 0,1) (C × L × A);

Dimensão da unidade de detecção de fibra óptica (mm): Ф92 × 27;

Dimensão de instalação da caixa de circuito (mm): (88 ± 0,1) × (84 ± 0,1) (L × L), Φ4mm × 4;

Dimensão de instalação da unidade de detecção de fibra óptica:

Tal comoFig.2 Diagrama esquemático da instalação da unidade de detecção Conforme mostrado.

O produto é alimentado por fonte de alimentação + 5V DC e não precisa de fonte de alimentação negativa.Seus requisitos de fonte de alimentação são os seguintes: Tabela mostrada:

Dimensões
