| Nome da marca: | Firepower |
| Model Number: | 30g |
| MOQ: | 1 |
| preço: | Negociável |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | 50/mês |

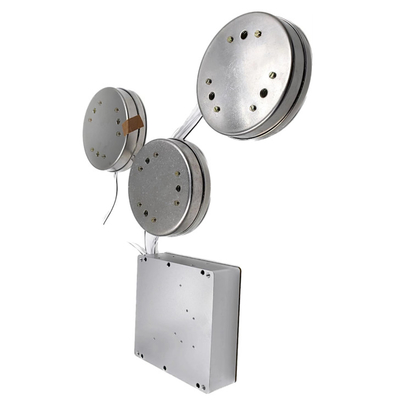

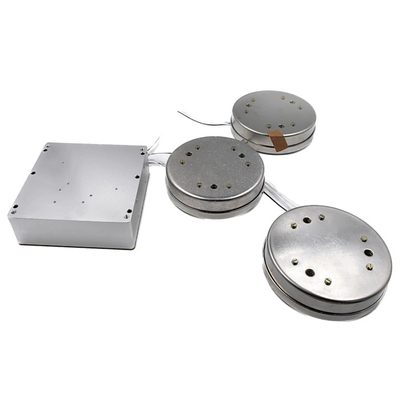

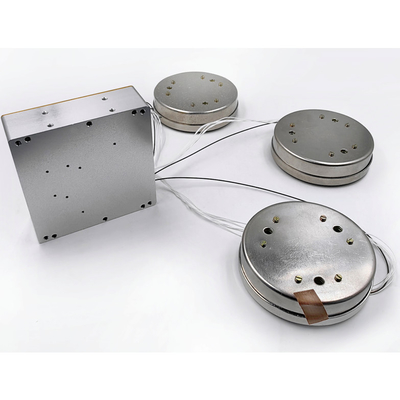

Sensor giroscópio de fibra óptica inercial de 3 eixos de baixo viés e baixo custo para navegação
Este produto é um sensor de taxa angular inercial baseado no efeito Sagnac óptico, que é usado para medir a taxa angular do transportador ao longo do eixo sensível do produto.Uma unidade de detecção de taxa angular do produto é um anel de fibra óptica, um circuito digital de detecção de circuito fechado é adotado para extrair a diferença de caminho óptico da luz de propagação no sentido horário e anti-horário causada pela taxa angular física externa e detectada pelo anel de fibra óptica e, enquanto isso , um sinal de tensão convertido de um sinal de diferença de caminho óptico é submetido a feedback e controle de circuito fechado, de modo que a modulação e a demodulação do sinal sejam realizadas e o objetivo da detecção de sinal de taxa angular de alta precisão seja alcançado.
Este produto consiste em uma unidade óptica de detecção de velocidade angular e uma unidade de detecção de sinal e fornece informações de incremento angular de três eixos e temperatura interna.
Os produtos são principalmente adequados para sistemas de navegação inercial de alta precisão, sistemas de posicionamento e orientação e outras aplicações.
Os principais componentes do produto são os seguintes:
Características de desempenho
| Número de série | item de teste | Unidade | Requerimentos técnicos |
| 1 | Faixa de medição | º/s | ±300 |
| 2 |
Estabilidade de polarização zero à temperatura ambiente (suavização de 100s, 1σ) |
º/h | ≤0,01 |
| 3 | Repetibilidade de polarização zero | º/h | ≤0,01 |
| 4 | Coeficiente de caminhada aleatória | º/h1/2 | ≤0,001 |
| 5 | Repetibilidade do fator de escala | ppm | ≤100 |
| 6 | Temperatura de operação | ℃ | -40~+60 |
| 7 | Temperatura de armazenamento | ℃ | -50~+70 |
| 8 | Tensão de alimentação | V | +5V |
| 9 | largura de banda | Hz | >200 |
| 10 | Consumo de energia em estado estacionário | C | ≤7 |
| 11 | Hora de início | min | 1 |
| 12 | Consumo instantâneo de energia na inicialização | C |
≤ 10 (dentro de 3s após ligar)
|
Definição de pinos
|
Número do ponto |
Definição |
Comente |
|---|---|---|
| 1,9 | +5V | Entrada da fonte de alimentação |
| 2,10 | GND | Terra de energia |
| 8 | SEL+ | Fonte de alimentação de gating de giroscópio, conectada a alto nível + 5V |
| 15 | SEL- | Sinal de giroscópio |
| 6 | TXD+ | Saída diferencial do giroscópio positivo |
| 14 | TXD+ | Saída diferencial do giroscópio negativo |
| 3,4,5,7,11,12,13 | —— | Reservado |
|
A energia de gating do giroscópio é conectada externamente com + 5V, e o sinal de gating é o nível TTL. |
||
Dimensões
Dimensão total da caixa de circuito (mm): (96 ± 0,1) × (96 ± 0,1) × (32,9 ± 0,1) (C × L × A);
Dimensão da unidade de detecção de fibra óptica (mm): Ф92 × 27;
Dimensão de instalação da caixa de circuito (mm): (88 ± 0,1) × (84 ± 0,1) (L × L), Φ4mm × 4;
Dimensão de instalação da unidade de detecção de fibra óptica:
Tal comoFig.2 Diagrama esquemático da instalação da unidade de detecção Conforme mostrado.
