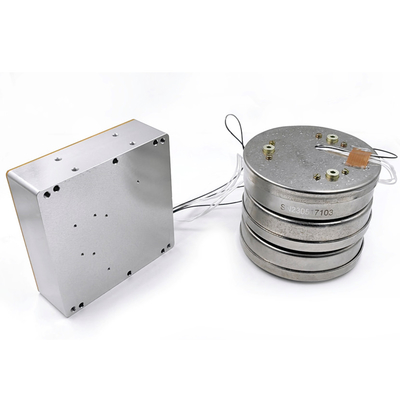

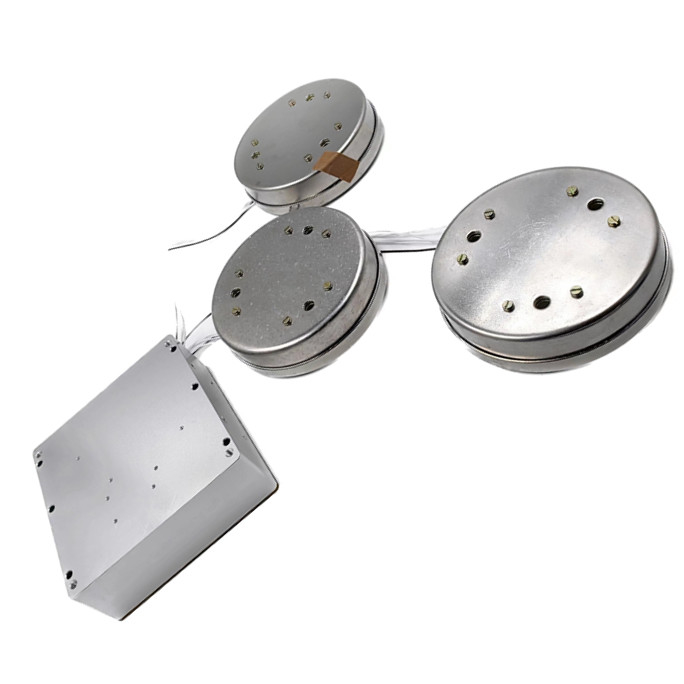

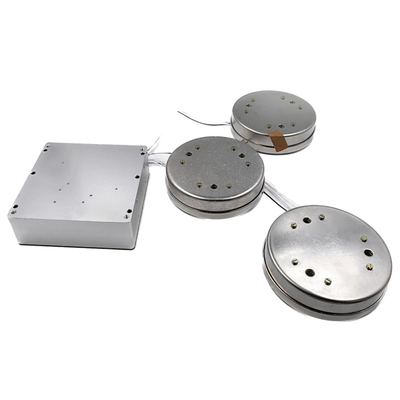

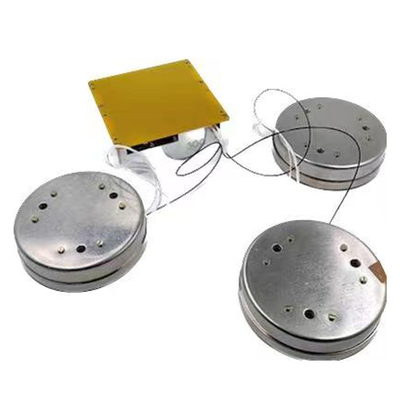

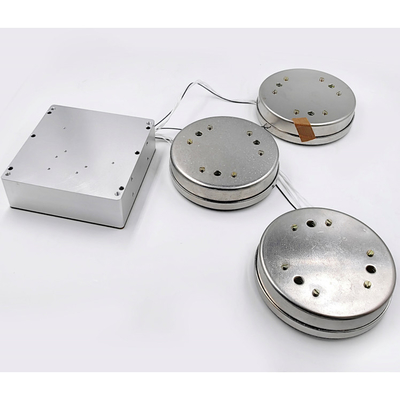

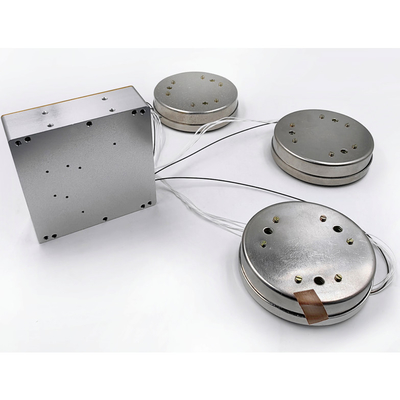

Sensor giroscópio de fibra óptica inercial de 3 eixos de alta precisão com modulador óptico

Sensor giroscópio de fibra óptica inercial de 3 eixos de alta precisão com modulador óptico

Dimensões

Dimensão total da caixa de circuito (mm): (96 ± 0,1) × (96 ± 0,1) × (32,9 ± 0,1) (C × L × A);

Dimensão da unidade de detecção de fibra óptica (mm): Ф92 × 27;

Dimensão de instalação da caixa de circuito (mm): (88 ± 0,1) × (84 ± 0,1) (L × L), Φ4mm × 4;

Dimensão de instalação da unidade de detecção de fibra óptica:

Tal comoFig.2 Diagrama esquemático da instalação da unidade de detecção Conforme mostrado.

Características de desempenho

Este produto é um sensor de taxa angular inercial baseado no efeito Sagnac óptico, que é usado para medir a taxa angular do transportador ao longo do eixo sensível do produto.Uma unidade de detecção de taxa angular do produto é um anel de fibra óptica, um circuito digital de detecção de circuito fechado é adotado para extrair a diferença de caminho óptico da luz de propagação no sentido horário e anti-horário causada pela taxa angular física externa e detectada pelo anel de fibra óptica e, enquanto isso , um sinal de tensão convertido de um sinal de diferença de caminho óptico é submetido a feedback e controle de circuito fechado, de modo que a modulação e a demodulação do sinal sejam realizadas e o objetivo da detecção de sinal de taxa angular de alta precisão seja alcançado.

Este produto consiste em uma unidade óptica de detecção de velocidade angular e uma unidade de detecção de sinal e fornece informações de incremento angular de três eixos e temperatura interna.

Os produtos são principalmente adequados para sistemas de navegação inercial de alta precisão, sistemas de posicionamento e orientação e outras aplicações.

Os principais componentes do produto são os seguintes:

1. A unidade de caminho óptico compreende uma fonte de luz de fibra de érbio, um anel de fibra óptica, um modulador de fase óptica integrado, um acoplador de fibra óptica e um fotodetector;
2. A unidade de circuito compreende um circuito de acionamento de fonte de luz e uma placa de circuito de sinal de detecção e controle;
3. Partes estruturais do giroscópio.

Definição de pinos
