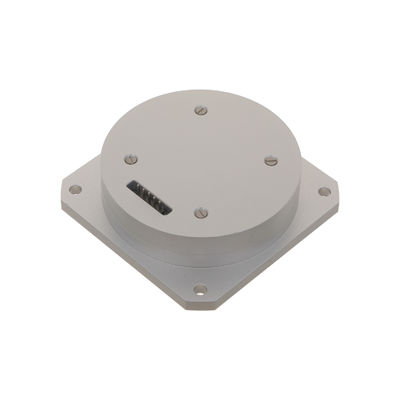

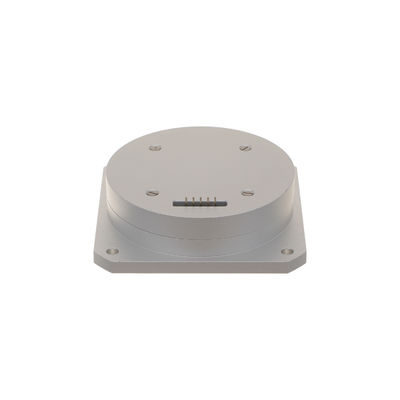

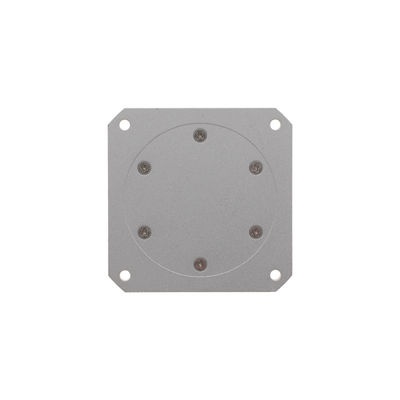

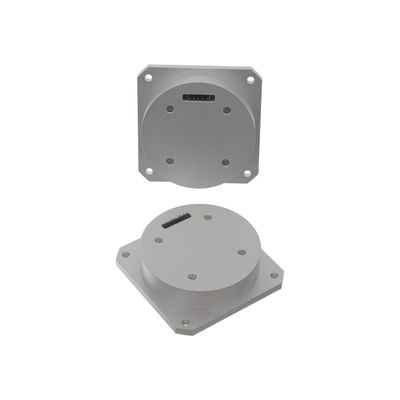

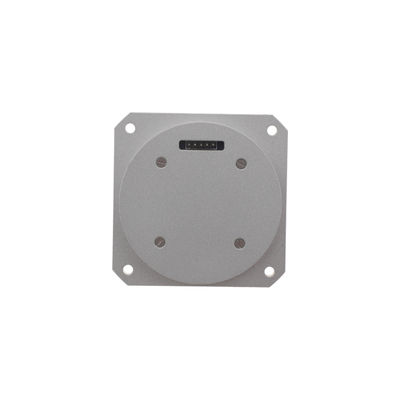

Iniciação rápida 0.1 Deg/H Bias Sensor óptico giroscópio de navegação Traçador de taxa angular de nevoeiro

Nome da marca:	Firepower
Número do modelo:	F50A
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T
Capacidade de abastecimento:	200/month

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Faixa de medição:

-500°/s~+500°/s

Repetibilidade de polarização zero:

<=0,1°/h

Estabilidade com desvio zero:

<=0,1°/h

Largura de banda:

> 200 Hz

tempo de inicialização:

<5s>

Modo de Comunicação:

RS422

Temperatura de funcionamento:

-45℃~+60℃

Temperatura de armazenamento:

-55℃~+75℃

Não linearidade do fator de escala:

<50 ppm

Repetitividade do fator de escala:

<50 ppm

Tensão de alimentação:

Detalhes da embalagem:

Caixa de Sponge+

Habilidade da fonte:

200/month

Destacar:

giroscópio óptico de arranque rápido

0.1 deg/h giroscópio óptico

Giroscópio de fibra de arranque rápido

Descrição do produto

Iniciação rápida 0.1 Deg/H Bias Sensor óptico giroscópio de navegação Trazedor de taxa angular de nevoeiro

Especificações do produto

Atributo	Valor
Faixa de medição	-500°/s~+500°/s
Repetitividade sem preconceito	<= 0,1°/h
Estabilidade com desvio zero	<= 0,1°/h
Largura de banda	> 200 Hz
Tempo de inicialização	< 5S
Modo de comunicação	RS422
Temperatura de funcionamento	-45°C+60°C
Temperatura de armazenamento	-55°C+75°C
Não-linearidade do fator de escala	< 50 ppm
Repetitividade do fator de escala	< 50 ppm
Tensão de alimentação	5v

Visão geral do produto

Este produto é um sensor de taxa angular inercial baseado no efeito óptico de Sagnac, que é usado para medir a taxa angular do portador ao longo do eixo sensível do produto.A unidade de detecção da taxa angular do produto é um anel de fibra óptica, é adotado um circuito de detecção digital de circuito fechado para extrair a diferença de trajectória óptica da luz de propagação no sentido horário e no sentido anti-horário causada pela taxa angular física externa,que é detectado pelo anel de fibra óptica, e, enquanto isso, um sinal de tensão convertido de um sinal de diferença de caminho óptico é submetido a feedback e controle de circuito fechado, de modo que a modulação e a demodulação do sinal são realizadas,e o objetivo da detecção do sinal de taxa angular é atingido.

Este produto é composto por uma unidade óptica de detecção de velocidade angular e uma unidade de detecção de sinal, que fornece informações de incremento angular de um único eixo e informações de temperatura interna.Os produtos são principalmente adequados para aplicações como sistemas de navegação inercial de média precisão, sistemas de posicionamento e orientação e sistemas de estabilização por servo.

Parâmetros técnicos

Parâmetro	Unidade	Especificações
Dimensões globais	mm	50×50×32
Horário de início	s	5
Estabilidade de desvio zero (10s suave)	(°) /h	≤ 0.1
Repetitividade sem preconceito	(°) /h	≤ 0.1
Coeficiente de caminhada aleatória	(o) /h1/2	≤ 0.01
Não-linearidade do fator de escala	ppm	≤ 50
Repetitividade do fator de escala	ppm	≤ 50
Temperatura de funcionamento	°C	-40~+70
Temperatura de armazenamento	°C	-50~+70
Faixa dinâmica	(°) /s	± 500
Tensão de alimentação	V	+5V
Consumo de energia em estado estacionário (temperatura total)	W	< 4
Largura de banda	Hz	≥ 200

Componentes do produto

A unidade do caminho óptico compreende uma fonte de luz SLD, um anel de fibra óptica, um modulador de fase óptico integrado, um acoplador de fibra óptica e um detector óptico
A unidade de circuito é constituída por um circuito de condução da fonte luminosa e uma placa de circuito de sinalização de detecção e controlo
Partes estruturais de giroscópios

Dimensão global (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × P × H)

Dimensão da instalação (mm): 43 ± 0,1 × 43 ± 0,1 (L × P), Φ3,2 mm × 4

Precauções importantes

Evitar operações frequentes de ligação/desligação para evitar a degradação do desempenho e a redução da vida útil
Verifique o sistema de alimentação antes de ligar para garantir que não haja curto-circuitos entre os pontos elétricos ou entre a casca do giroscópio e os pontos elétricos
Consultar o fabricante para qualquer operação anormal - desmontagem ou reparação não autorizada é proibida
Manusear com cuidado durante a utilização e transporte, uma vez que se trata de um instrumento de precisão
Assegurar a correcta ligação das linhas de sinal de entrada/saída e das linhas de alimentação
Implementar medidas antiestáticas ao manipular o produto
Manter a intensidade do campo magnético em redor inferior a 1G

Descarregar Manual do Produto (PDF)
