Alta largura de banda de nevoeiro giroscópio digital de circuito fechado único eixo

Giroscópio de fibra óptica de eixo único de circuito fechado digital de largura de banda elevada

Descrição:

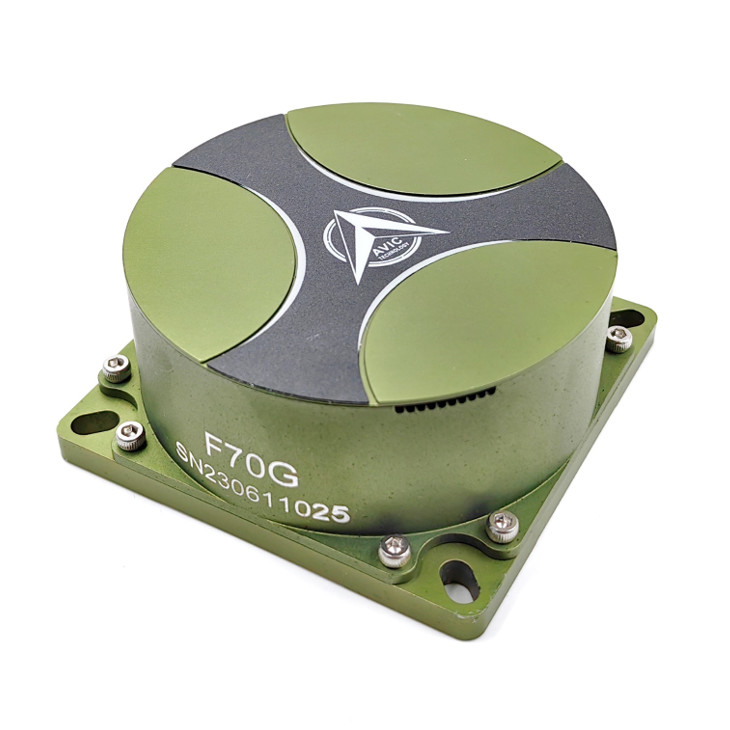

O F70G é o giroscópio de fibra óptica de eixo único de circuito fechado digital interferométrico, a substituição perfeita para o giroscópio mecânico tradicional, com alta largura de banda, curto tempo de ativação,resistência a choques, resistência a vibrações e custo acessível.

O F70G FOG adota o processador de sinal digital incorporado. O filtro adaptativo integrado reduz a estabilidade do viés e o andar aleatório do ângulo em 50%-70%,Tecnologia que não só reduz o impacto da temperatura, mas também melhora significativamente a estabilidade do viésA excepcional estabilidade de desvio, a marcha aleatória de ângulo e a resistência ao choque tornam-no ideal para várias aplicações militares e industriais.

O F70G é um sensor de velocidade angular integrado com luz, mecanismo e eletricidade. baseia-se no efeito Sagnac e na tecnologia de teste de controlo de circuito fechado.Processos e retroalimentações pela diferença de fase produzida por duas luzes de transmissão no local, realizando todo o processo de circuito fechado.
O produto é constituído principalmente por unidades de caminho óptico, unidades de circuito e unidade estrutural. Tem uma estrutura mais simples, sem partes móveis, sem partes de desgaste, arranque mais rápido,menor volume e mais leve em comparação com o giroscópio eletromecânicoPode ser amplamente utilizado no sistema de orientação e controlo de mísseis, posicionamento e mira de tanques e veículos de combate, sistema de rastreamento fotoelétrico de navios.

Características:

● Projeto totalmente em fibras - longa duração, pequeno tamanho do pacote, elevada estabilidade e maior resistência às interferências.

● Polarizador de fibra integrado - perda mínima de inserção e alta taxa de extinção, oferecendo maior resistência à temperatura e choque mecânico, bem como vibração intensa.

● Embalagem compacta e fiável - robusta para todos os tipos de ambientes, ideal para uma ampla gama de aplicações, tanto em áreas civis como militares.

● Tecnologia QuichLaunch - tempo mínimo de activação sem necessidade de calibração externa.

● comprimento de onda óptimo - melhora a sensibilidade em 50% com a mesma estrutura, tamanho e custo.

● Isolamento acústico e compressão - reduz significativamente a caminhada aleatória por ângulo.

● Tecnologia SelfTrack - melhora a gama dinâmica giroscópica

Aplicações:

●UAV/AUV/Helicóptero

●Armas nucleares táticas

●Aeronáutica e Astronautica

●Sistema de navegação integrado

●estabilização da plataforma inercial

●Navegação do veículo

Características de desempenho:

Fornecimento de energia

Dimensões:

Requisitos para o transporte e armazenamento de giros

Anúncio de transporte

a) Colocar o produto de acordo com a direcção indicada na caixa de embalagem;

b) Quando a sua temperatura for de -40°C a +70°C, pode ser transportada por via rodoviária, ferroviária, aérea ou marítima;

c) Certificar-se de que a caixa de embalagem está fixada ao transportador sem se mover durante o transporte.

Aviso de armazenagem

a) Os produtos colocados na caixa de embalagem devem ser armazenados num armazém com ar condicionado sob pressão atmosférica normal,temperatura ambiente de 15°C a 35°C;

b) O período de conservação do produto é de 15 anos.

Embalagem e inspecção

Inspecção de desembalagem

a) Verificar a aparência da caixa de embalagem para colisão e outros danos físicos;

b) A protecção da electricidade estática deve ser realizada ao retirar o produto.

Inspecção dos documentos comprovativos de entrega

a) Certificado de qualificação do produto;

b) F70G Relatório de aceitação do giroscópio de fibra óptica de circuito fechado;

c) F70G Instruções de manutenção para giroscópios de fibra óptica de circuito fechado (( 1pcs por lote)
