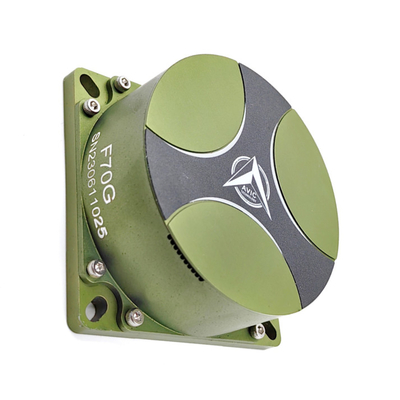

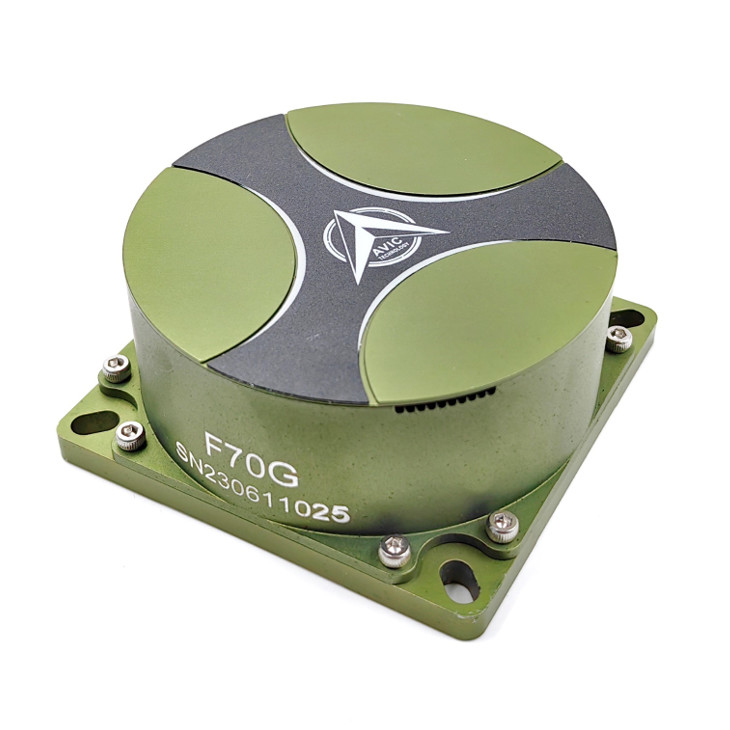

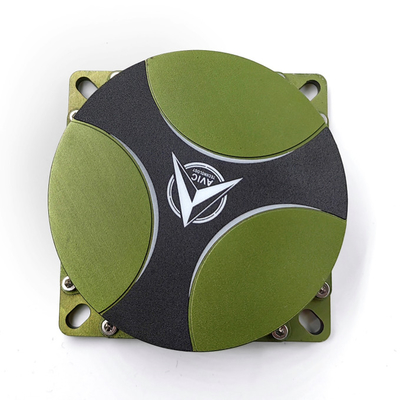

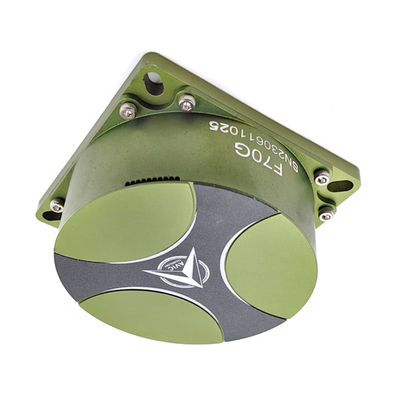

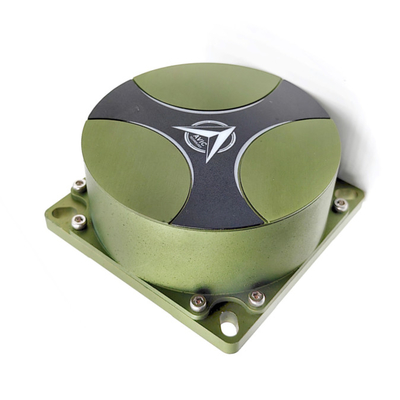

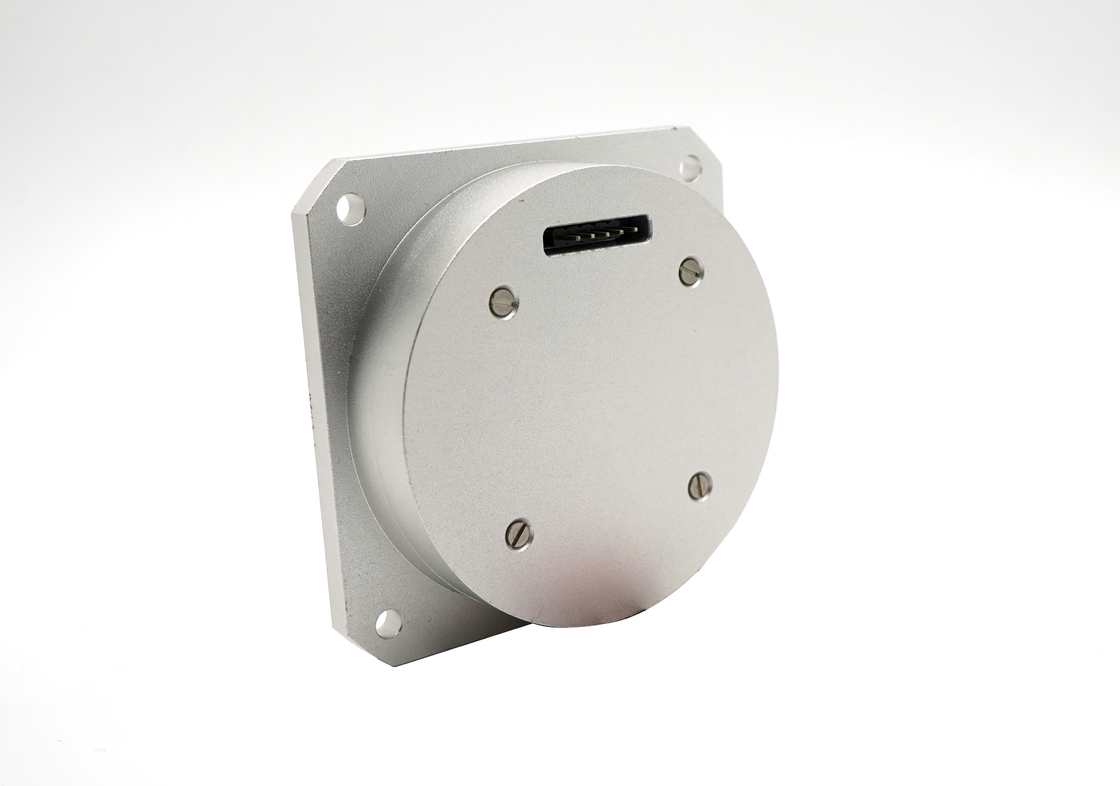

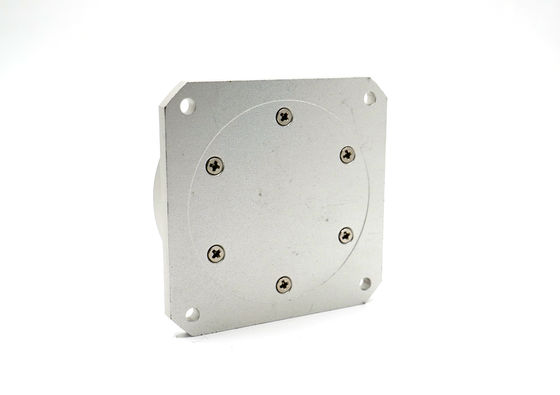

Giroscópio óptico estável para sistema de navegação integrado

Nome da marca:	Firepower
Número do modelo:	F70G
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T
Capacidade de abastecimento:	200/month

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Faixa de medição:

-800°/s~+800°/s

Repetibilidade de polarização zero:

<=0,1°/h

Estabilidade com desvio zero:

<=0,1°/h

Fator de escala:

45000× (1±5%) SP/°/s

Modo de Comunicação:

RS422

Temperatura de Operação:

-45℃~+60℃

Temperatura de armazenamento:

-55℃~+75℃

Não linearidade do fator de escala:

<50 ppm

Repetitividade do fator de escala:

<50 ppm

Tensão de alimentação:

Detalhes da embalagem:

Caixa de Sponge+

Habilidade da fonte:

200/month

Destacar:

giroscópio óptico estável

Giroscópio óptico de helicóptero

Giroscópio de fibra óptica para helicóptero

Descrição do produto

Giroscópio óptico estável para sistema de navegação integrado

Especificações do produto

Atributo	Valor
Faixa de medição	-800°/s~+800°/s
Repetitividade sem preconceito	<= 0,1°/h
Estabilidade com desvio zero	<= 0,1°/h
Fator de escala	45000 × (1±5%) SP/°/s
Modo de comunicação	RS422
Temperatura de funcionamento	-45°C+60°C
Temperatura de armazenamento	-55°C+75°C
Não-linearidade do fator de escala	< 50 ppm
Repetitividade do fator de escala	< 50 ppm
Tensão de alimentação	5v

Dimensões

Características fundamentais

Projeto totalmente de fibras - longa vida útil, pequeno tamanho do pacote, alta estabilidade e maior resistência a interferências.
Polarizador de fibra integrado - perda mínima de inserção e alta taxa de extinção, oferecendo maior resistência à temperatura e choque mecânico, bem como vibração intensa.
Embalagem compacta e fiável - operacionalmente robusta para todos os tipos de ambientes, ideal para uma ampla gama de aplicações em áreas civis e militares.
Tecnologia QuichLaunch - tempo mínimo de ativação sem necessidade de calibração externa.
Comprimento de onda óptimo - melhora a sensibilidade em 50% com a mesma estrutura, tamanho e custo.
Isolamento do ruído e compressão - reduz significativamente o ângulo de caminhada aleatória.
Tecnologia SelfTrack - melhora a gama dinâmica giroscópica.

Aplicações

UAV/AUV/Helicóptero
Armas nucleares táticas
Aeronáutica e Astronáutica
Sistema integrado de navegação
Estabilização da plataforma inercial
Navegação do veículo

Características de desempenho

- Não, não.	Parâmetro	F70G	Unidade	Observações
1	Taxa angular máxima	± 800	°/s
2	Fator de escala	45000 × (1±5%)	SP/°/s
3	Não-linearidade do fator de escala na temperatura ambiente	≤ 50	ppm	@ 25°C
4	Repetitividade do fator de escala na temperatura ambiente	≤ 50	ppm	@ 25°C
5	Repetitividade do fator de escala em temperatura total	≤ 100	ppm	-40°C~+70°C
6	Estabilidade do bias à temperatura ambiente	≤ 0.1	10s ((1σ,°/h)	@ 25°C
7	Repetibilidade do viés à temperatura ambiente	≤ 0.1	(1σ,°/h)	Bias
8	Repetitividade do viés em temperatura máxima	≤ 0.2	(1σ,°/h)	-40°C~+70°C
9	Tempo de ativação	0	Min
10	Caminhada aleatória	0.005	o/√h
11	Valor do viés durante a vibração/antes da vibração/depois da vibração	≤ 0.3	°/h
12	Valor do viés antes/depois da vibração	≤ 0.3	°/h
13	Sensibilidade magnética	≤ 0.2	°/h/g	Opcional
14	Estabilidade do viés durante a mudança de vácuo	≤ 0.3	°/h	0~0,085~0Mpa@2min
15	Vibração	20 Hz 2000 Hz 10 min X Y Z
16	Impacto	15g (três vezes) Meia onda senoidal/11ms ±X ±Y ±Z

Fornecimento de energia

Fornecimento de energia	+5V	-5V
A flutuação da tensão	4.75V~5.25V	-4,75 V~-5,25 V
Voltagem de onda nominal	20 mV	20 mV
Consumo de energia	1.5A	0.6A

Requisitos de transporte e armazenamento

Aviso de transporte

Colocar o produto de acordo com a direcção indicada na caixa de embalagem
Quando a faixa de temperatura for de -40°C+70°C, é autorizado o transporte rodoviário, ferroviário, aéreo e aquático
Garantir que a caixa de embalagem esteja presa ao transportador sem se mover durante o transporte

Aviso de armazenagem

Os produtos colocados na caixa de embalagem devem ser armazenados num armazém com ar condicionado sob pressão atmosférica normal, a temperatura ambiente é de 15°C~35°C
O período de conservação do produto é de 15 anos.

Desembalagem e inspecção

Inspecção de desembalagem

Verifique a aparência da caixa de embalagem para colisão e outros danos físicos
A protecção contra a electricidade estática deve ser efectuada ao retirar o produto

Inspecção dos documentos comprovativos de entrega

Certificado de qualificação do produto
F70G Relatório de aceitação do giroscópio de fibra óptica de circuito fechado
F70G Instruções de manutenção para giroscópios de fibra óptica de circuito fechado (1 peça por lote)

Descarregar documentação do produto (PDF)
