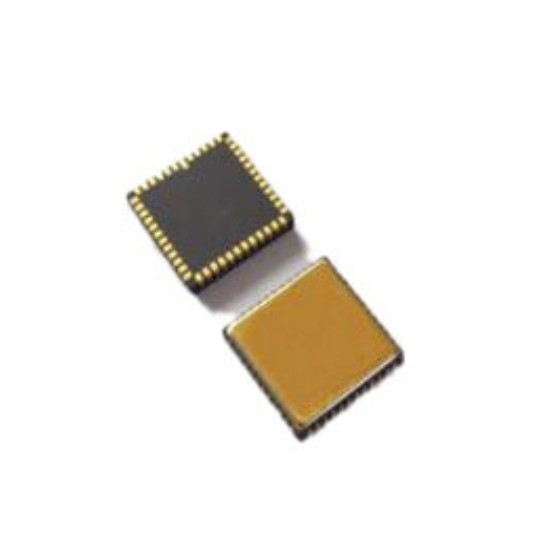

MEMS Gyro Chips Fibra Óptica Gyro PCB para navegação de alta precisão

MEMS Gyro Chips Fibra Óptica Gyro PCB para navegação de alta precisão

Nome da marca: Firepower
Número do modelo: MGZ221HC
MOQ: 1
preço: Negociável
Condições de pagamento: T/T
Capacidade de abastecimento: 500/MONTH
Informações pormenorizadas
Lugar de origem:
China
Nome do produto:
PCB GYRO
Faixa:
400 graus/s
Largura da banda:
> 200 Hz
Resolução:
24 bits
Fator de escala:
16000 lsb/deg/s
Atraso (personalizado):
< 1,5 ms
Detalhes da embalagem:
sponge+box
Habilidade da fonte:
500/MONTH
Destacar:

PCB giroscópio de fibra óptica de alta precisão

,

Chips giroscópicos MEMS para navegação

Descrição do produto

MEMS Gyro Chips Fibra Óptica Gyro PCB para navegação de alta precisão


Projeto de PCB:

Os condensadores de desacoplagem para os pinos VCP, VREF, VBUF e VREG devem ser colocados o mais próximo possível dos pinos e a resistência equivalente dos traços deve ser minimizada.¢ As outras extremidades dos condensadores de desacoplagem para VREFOs condensadores de desacoplamento para VCC e VIO também são colocados perto dos pinos correspondentes.Quando o VCC estiver em funcionamento normalPara garantir a estabilidade da tensão, a corrente total será de cerca de 35 mA, o que requer uma larga traça de PCB para garantir a estabilidade da tensão.¢ Localizar componentes para evitar áreas de concentração de tensãoÉ necessário evitar grandes elementos de dissipação de calor e áreas com contacto mecânico externo, extrusão e puxagem,bem como áreas onde os parafusos de posicionamento são propensos a deformar-se durante a instalação global.


MEMS Gyro Chips Fibra Óptica Gyro PCB para navegação de alta precisão 0


Sobre o produto

desempenho   MGZ318HC-A1 MGZ221HC-A4 MGZ330HC-O1
Distância deg/s 400 400 400
Largura de banda @ 3DB personalizada) Hz 200 200 300
Precisão de saída (SPI digital) pedaços 24 24 24
Taxa de saída (ODR) (personalizada) Hz 12K 12K 12K
Atraso (personalizado) ms < 1.5 < 1.5 < 1
Estabilidade do viés deg/hr ((1o) < 0.1 < 0.5 < 0.1
Estabilidade do viés (1σ 10s) deg/hr ((1o) < 1 < 5 < 1
Estabilidade do viés (1σ 1s) deg/hr ((1o) (3) < 15 (3)
Erro de viés em relação à temperatura (1σ) deg/hr ((1o) < 10 < 30 10
Variações de temperatura do bias, calibradas ((1σ) deg/hr ((1o) < 1 < 10 < 1
Repetitividade do viés deg/hr ((1o) < 0.5 (3) < 0.3
Fator de escala a 25°C Lsb/deg/s 16000 16000 20000
Repetitividade do fator de escala (1σ) ppm (((1o) < 20 ppm < 20 ppm < 100 ppm
Fator de escala versus temperatura (1σ) ppm (((1o) < 100 ppm < 100 ppm < 300 ppm
Não-linearidade do fator de escala (1σ) ppm < 150 ppm < 150 ppm < 300 ppm
Caminhada aleatória angular (ARW) °/√h < 0.05 < 0.25 < 0.05
Ruído (de pico para pico) deg/s < 0.35 < 0.4 < 0.25
GValue sensibilidade °/h/g < 1 (3) < 1
Erro de retificação de vibrações ((12gRMS,20-2000) °/h/g ((rms) < 1 (3) < 1
Tempo de ligação (dados válidos) s 750m
Frequência de ressonância do sensor hz 10.5k-13.5k
Adequação ambiental
Impacto (potência ligada) 500 g, 1 min.
Resistência ao impacto (desligamento) 10000g, 10ms
Vibração (alimentação ligada) 18 g rms (20 Hz a 2 kHz)
Temperatura de funcionamento -40°C----+85°C
Temperatura de armazenagem -55°C----+125°C
Tensão de alimentação 5 ± 0,25 V
Consumo corrente 45mA





MEMS Gyro Chips Fibra Óptica Gyro PCB para navegação de alta precisão 1




Instalação


O giroscópio MEMS de alto desempenho é um equipamento de ensaio de alta precisão.Recomenda-se considerar os seguintes aspectos ao instalar o dispositivo na placa de PCB:A fim de avaliar e otimizar a colocação do sensor no PCB, recomenda-se considerar os seguintes aspectos e utilizar ferramentas adicionais durante a fase de concepção:No lado térmicoPara o esforço mecânico: medição da curvatura e/ou simulação de elementos finitos; robustez ao impacto: após a solda do PCB da aplicação-alvo, da forma recomendada.É realizado um ensaio de queda. 2. It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis): Não é recomendável colocar o sensor directamente debaixo do botão ou perto dele devido a tensões mecânicas.Não é recomendável colocar o sensor perto de um ponto muito quente, como um controlador ou um chip gráfico, uma vez que isso pode aquecer a placa de PCB e causar um aumento da temperatura do sensor.
