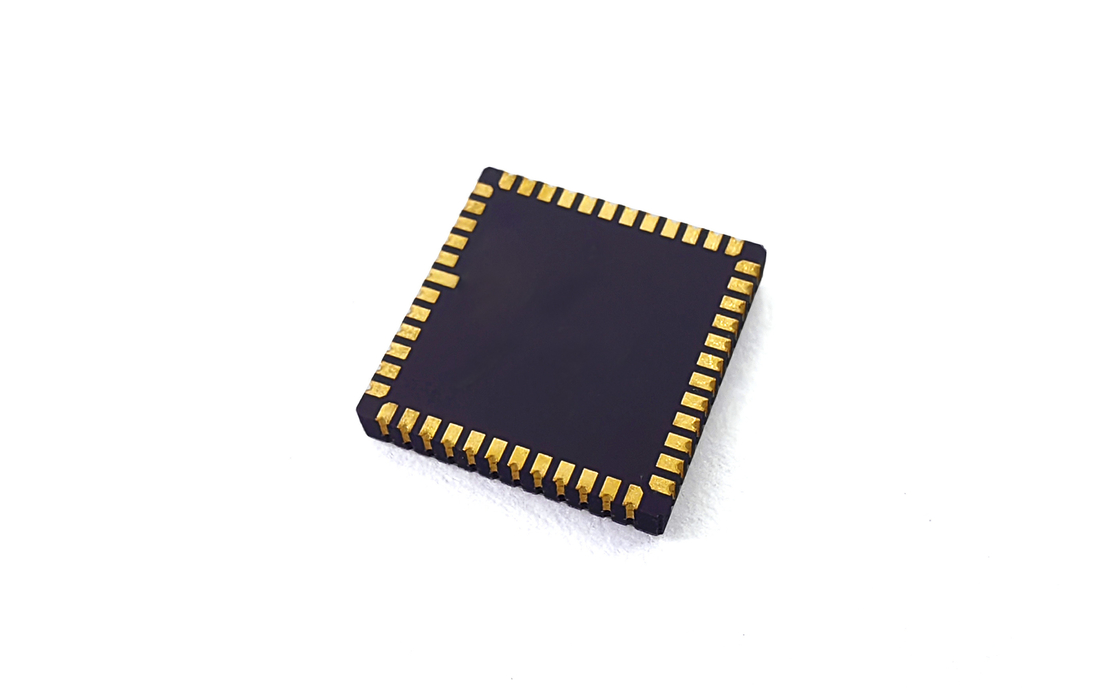

Sensor giroscópio FOG de fibra óptica com chips giroscópios MEMS personalizados

Giroscópio de Fibra Óptica (FOG) com chips giroscópicos MEMS personalizados

Design da PCB:

Os capacitores de desacoplamento para os pinos VCP, VREF, VBUF e VREG devem ser colocados o mais próximo possível dos pinos, e a resistência equivalente das trilhas deve ser minimizada.  As outras extremidades dos capacitores de desacoplamento para VREF, VBUF e VREG são conectadas ao AVSS _ LN mais próximo e, em seguida, ao terra do sinal via uma conta magnética.  Os capacitores de desacoplamento para VCC e VIO também são colocados próximos aos pinos correspondentes. Quando VCC estiver em operação normal, a corrente total será de cerca de 35 mA, o que requer uma trilha de PCB larga para garantir a estabilidade da tensão.  Para uma montagem suave do dispositivo, tente evitar o roteamento sob o pacote.  Localize os componentes para evitar áreas de concentração de tensão. É necessário evitar grandes elementos de dissipação de calor e áreas com contato mecânico externo, extrusão e tração, bem como áreas onde os parafusos de posicionamento são propensos a empenamento durante a instalação geral.

Sobre o produto

Instalação

O giroscópio MEMS de alto desempenho é um equipamento de teste de alta precisão. Para obter o melhor efeito do projeto, recomenda-se considerar os seguintes aspectos ao instalar o dispositivo na placa PCB: 1. Para avaliar e otimizar a colocação do sensor na PCB, recomenda-se considerar os seguintes aspectos e usar ferramentas adicionais durante a fase de projeto:  No lado térmico;  Para tensão mecânica: medição de flexão e/ou simulação de elementos finitos;  Robustez ao impacto: Após a PCB da aplicação alvo ter sido soldada da maneira recomendada, um teste de queda é realizado. 2. Recomenda-se manter uma distância razoável entre a posição de montagem do sensor na PCB e os pontos-chave descritos abaixo (o valor exato da "distância razoável" depende de muitas variáveis específicas do cliente e, portanto, deve ser determinado caso a caso):  Geralmente, recomenda-se manter a espessura da PCB ao mínimo (recomendado: 1,6 ~ 2,0 mm), porque a tensão inerente de uma placa PCB fina é pequena;  Não é recomendado colocar o sensor diretamente sob o botão ou próximo ao botão devido à tensão mecânica;  Não é recomendado colocar o sensor perto de um ponto muito quente, como um controlador ou chip gráfico, pois isso pode aquecer a placa PCB e fazer com que a temperatura do sensor suba.
